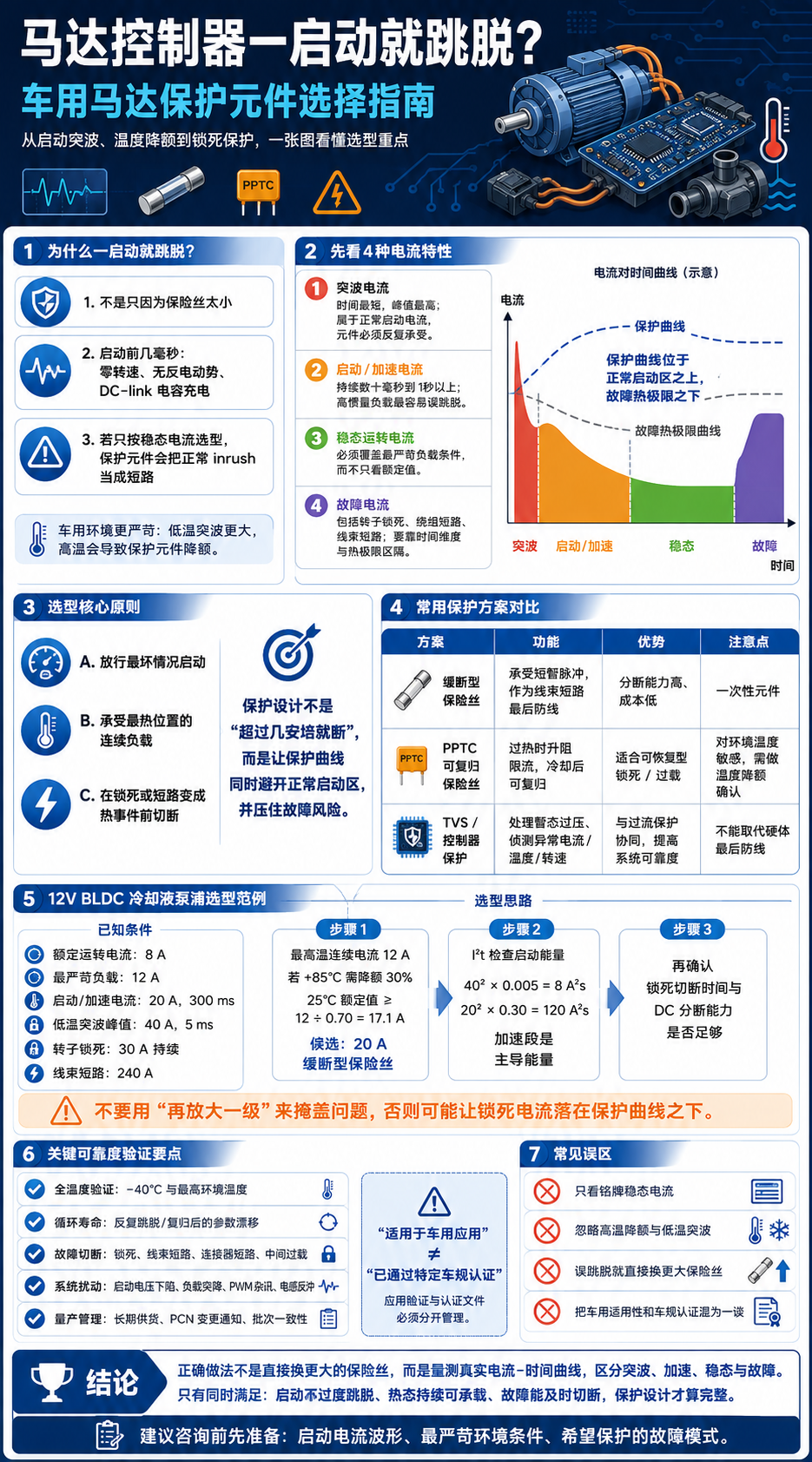

马达控制器一启动就跳脱：突波电流与误跳脱的起点
马达控制器一启动就跳脱，通常不是单纯「保险丝太小」，而是保护元件没有被设计成能分辨正常启动暂态与真正故障。马达上电的前几毫秒，转子仍在零转速，没有反电动势可以抵抗电源；同时驱动器的 DC-link 电容开始充电，线束与电源轨也一起决定了实际突波波形。此时电流可能达到额定运转电流的五到十倍，对有刷马达、BLDC 无刷马达泵浦或高电容驱动板尤其明显。陷阱在于：如果只依马达铭牌上的稳态运转电流选择保护元件，元件会把合理的 inrush current 当成短路而跳脱。从测试台看起来像控制器异常，但真正问题是时间电流曲线没有避开正常启动区。保护选得太紧，会造成误跳脱与客诉；选得太松，又可能在转子锁死或线束短路时无法及时切断。
车用环境让这个问题更严苛。冷车启动时润滑阻力上升，突波更大；引擎室或变频器附近的高温，又会让保险丝、PTC 或电子式保护元件出现降额。车窗、座椅、散热风扇、冷却液泵浦与致动器在生命周期中可能启动数万次，每一次都是热循环与机械应力。真正可靠的设计，必须用实测电流对时间曲线来选料，而不是只看单一额定电流。
因此，工程团队在设计审查时不应只问「这颗元件几安培」，而要问三件事：它能不能放行最坏情况的启动？它能不能承受最热位置的连续负载？它能不能在马达锁死或短路变成热事件之前切断？这三个答案同时成立，保护设计才算完整。
马达控制器一启动就跳脱时，先看四种电流特性
要处理马达控制器一启动就跳脱，第一步是把马达电流拆成四个区间。第一是突波电流，时间很短但峰值最高，常由电枢阻抗、DC-link 电容、预充电或软启动策略决定。这是正常电流，保护元件必须反覆承受，而不能因一次启动就劣化。第二是启动／加速电流。马达尚未达到转速前，反电动势仍低，为了加速负载，电流会维持在高于运转值的区间，时间可能从数十毫秒到一秒以上。泵浦、鼓风机这类高惯量负载，最容易在这里出现误判，因为快速动作元件可能在正常加速尚未完成前就跳脱。
第三是稳态运转电流。这个数字看似最容易取得，但必须包含最严苛负载条件，例如滤网堵塞、车窗密封条偏紧、泵浦高扬程、低电瓶电压或高温冷却液。第四是故障电流，包括转子锁死、绕线组短路与线束短路。锁死最难处理，因为它的电流可能与合理启动电流重叠，必须靠时间维度与热极限来区隔。
因此，设计者应在最低温、最高温、最低供电电压与真实线束下量测波形，而不是只套用规格书典型曲线。线束阻抗会限制短路电流，电感会改变突波斜率，PWM（脉冲宽度调变，Pulse Width Modulation）驱动器切换杂讯与电感反冲也可能干扰量测。把这些因素画成一张电流对时间曲线，才是后续选择保护元件的共同语言。
在车用 12V、24V 或 48V 系统中，电源轨也不是理想电压源。启动电压下降会使马达为了输出相同扭矩而拉高电流；负载突降与感性负载关断则会产生暂态过电压，需要 TVS、MOV 或其他过电压保护协同处理。过电流保护与暂态保护分属不同功能，但在同一条线束上会互相影响，选型时不能分开看。
车用马达保护如何在启动与故障之间取得平衡
好的车用马达保护不是「超过几安培就断」，而是让保护曲线通过正常启动曲线之上，同时落在故障热极限之下。换句话说，保护元件在合理高电流发生时要够慢，在真正故障持续存在时又要够快。这也缓断型保险丝、PPTC 可复归保险丝最大的差异。缓断型保险丝利用热质量承受短暂脉冲，分断能力高、成本低，适合作为线束短路的最后防线，但属于一次性元件。PPTC 可复归保险丝在过热时电阻上升、限制电流，冷却后可复归，适合车窗、座椅马达或泵浦这类可能发生可恢复锁死的负载；但它对环境温度非常敏感，保持电流与跳脱电流都必须依温度降额重新确认。
实务上，车用马达保护常不是单一元件完成。保险丝或 PPTC 负责过电流与过热风险，TVS 负责 ISO 类型的暂态脉冲，控制器韧体则负责侦测电流、转速与温度异常。硬体保护必须是最后防线，不应完全仰赖软体；但软体诊断能让系统在真正烧毁前进入降载、重试或锁定关断状态。
规格选择范例：12V BLDC 冷却液泵浦
以一颗 12V BLDC 冷却液泵浦为例，假设实测得到：额定负载运转电流 8 A，最严苛高扬程与高温冷却液条件下为 12 A；启动加速电流约 20 A、持续 300 ms；低温突波峰值约 40 A、持续 5 ms；转子锁死约 30 A 持续；线束短路可用故障电流约 240 A。若使用缓断型保险丝，首先要依最高温下的连续电流选额定值。假设 +85°C 时需承载 12 A，而元件在高温下约需降额 30%，则 25°C 额定值至少为 12 A ÷ 0.70 = 17.1 A，实务上可先选 20 A，再查时间电流曲线。接着用 I²t 检查启动：40² × 0.005 = 8 A²s，20² × 0.30 = 120 A²s，加速段是主导能量；若 20 A 缓断型元件的熔断 I²t 高于此值并有维度，就可避免误跳脱。
最后要确认故障切断。+85°C 后 20 A 元件有效承载约 14 A，30 A 锁死约为 2.1 倍，应对照马达绕组、线束与连接器热极限，确认能在可接受时间内断开。240 A 线束短路则必须低于元件的 DC 分断能力，且切断过程不得产生电弧、封装破裂或 PCB 损伤。这个范例的重点不是 20 A 这个数字，而是每个维度都有被计算与验证。
如果计算后发现启动区与锁死区太接近，就不要用「再放大一级」来掩盖问题。放大额定值虽然能消除误跳脱，却可能让锁死电流落在保护曲线之下，使马达绕组或线束先达到热极限。这时应考虑软启动、预充电、降低启动斜率。
关键可靠度验证要点
计算只能产生候选料号，验证才决定它能不能上车。首先，要在 −40°C 与最高环境温度两端验证。低温要确认启动突波不会造成误跳脱，高温要确认连续运转电流在降额后仍有维度。只在 25°C 实验室通过，不代表车用条件成立。第二，要做耐久与循环寿命测试。PPTC 与电子式保护元件若经过反覆跳脱与复归，保持电流、跳脱电流或保护逻辑都可能漂移。第三，要验证故障切断与分断能力，包括连接器处短路、线束短路、转子锁死与中间过载。第四，要纳入振动、热循环、启动电压下陷、负载突降、PWM 杂讯与马达关断时的电感反冲。
最后，请把「适用于车用应用」与「已通过特定车规认证」分开记录。前者是你在自己系统中完成的应用验证；后者必须对应明确标准、测试序列与供应商文件。若供应商无法清楚说明通过哪一项 AEC 或 OEM 规范，就应视为需要自行验证的候选元件，而不是已认证元件。
量产阶段还要管理料号一致性与变更通知。保护元件的材料、结构、电阻分布或封装热阻若被供应商调整，即使名目规格相同，时间电流曲线也可能改变。对车用专案而言，长期供货、PCN 管理与批次一致性，本身就是可靠度的一部分。
常见问题
为什么运转电流低于额定值，马达控制器一启动仍会跳脱？
多半是突波电流或启动加速电流超过保护元件曲线。保护元件看到的是瞬间高电流，不是平均运转电流。应以实测启动波形比对时间电流曲线，而不是只看铭牌电流。车用马达保护该用速断型还是缓断型保险丝？
多数马达负载需要缓断型。速断型适合电流平稳、没有启动浪涌的负载；马达则需要让正常突波通过，同时在短路或长时间锁死时可靠切断。PPTC 可复归保险丝适合哪些马达应用？
PPTC 适合可恢复型过载，例如车窗夹住、座椅机构卡住、泵浦短暂阻塞等情境。它能限制电流并在冷却后复归，但必须依高低温条件确认保持电流与跳脱电流。温度降额会造成哪些风险？
高温会降低元件可承载电流，导致正常重载运转也可能误跳脱；低温则会让机械阻力与突波增加。两端都要验证，不能只用 25°C 的规格书数字。如何判断保护元件是否过度放大？
若元件能通过启动，但在锁死或线束短路时无法于热极限前切断，就是过度放大。必须同时检查启动维度、锁死切断时间与分断能力。负载突降与启动电压下陷会直接造成跳脱吗？
它们不一定直接造成跳脱，但会改变电源轨与马达电流波形。启动电压下陷可能提高电流需求，负载突降与切换杂讯也可能影响控制器与量测结果，因此验证时要纳入真实电源条件。车规等级与车用适用性是一样的吗？
不一样。车用适用性是你在特定应用中验证通过；车规等级则必须有明确标准、测试序列与文件支撑。上稿与规格文件中应避免把两者混用。结论
马达保护的核心不是单一电流门槛，而是把正常启动、最严苛运转与真正故障清楚区隔。当马达控制器一启动就跳脱，正确做法不是直接换更大的保险丝，而是量测真实电流对时间曲线，确认突波、加速、稳态与故障各自的位置，再选择能在全温度范围内保有维度的保护元件。如果你的车用马达、泵浦、风扇、座椅或致动器正在遇到启动误跳脱、锁死保护难以拿捏、或需要兼顾长期供货与车用验证，我们可以协助检视启动曲线、温度条件、线束阻抗与故障情境，推荐适合的 PPTC、缓断型保险丝、TVS 或电子式保护方案，并一起确认安全性、可靠度与量产可用性。
建议在谘询前准备三份资料：启动电流波形、最严苛环境条件，以及希望保护的故障模式。资料越完整，越能缩短候选料号评估时间，也能避免在验证后期才发现误跳脱或保护不足。
