电子产品为什么需要电路保护？答案通常不是因为规格书要求多放几颗器件，而是因为每一个连接器、电源输入端与外露接口，都可能把过电流、过电压、ESD 或接线错误带进 PCB。当保护设计不足时，故障能量不会消失，只会改由最脆弱的 IC、MOSFET、电容或铜箔承受。
电路保护的目的，是让产品在异常条件下仍有可预测的反应。它可以让能量被指定的 TVS、PPTC、MOV 或保险丝吸收、限制或隔离，而不是让现场使用环境替产品做可靠性实验。
如果输入端的一次瞬态就足以击穿其中一台，其余产品也可能暴露在同类压力下。差别只在于电源条件、器件公差、布局寄生电感、负载切换时序，或某一颗器件刚好落在较低的耐受边界。
有电路保护时，异常能量有清楚路径：TVS 钳位电压尖峰，PPTC 或保险丝限制故障电流，MCU 进入重置或欠压保护。没有保护时，故障点可能出现在栅极氧化层、输入保护结构、连接器端子、PCB 走线或电解电容。
这也是为什么缺少保护器件会让失效分析变贵。最先开路或短路的器件，未必是真正的根因，而只是被迫承受能量的症状。工程师花时间重现已消失的瞬态，产线却可能持续出货同样脆弱的设计。
这类保护通常使用保险丝、PPTC 自恢复保险丝、电子保险丝或限流电路。PPTC 需确认保持电流 IH、动作电流 IT、时间-电流特性、最大电压与温度降额；保险丝则需看额定电流、分断能力与 I²t 能量。
TVS、MOV 与分级钳位网络是常见解法。TVS 反应快、钳位较精准，需看工作反向电压 V_RWM、崩溃电压、钳位电压 V_CL 与峰值脉冲功率。MOV 可吸收较高浪涌能量，但钳位较软，也会随浪涌次数老化。
选择 ESD 器件时，需确认反向工作电压、动态电阻、ESD 电流下的钳位电压、IEC 61000-4-2 等级、漏电流与线电容。高速信号线尤其要注意电容，否则可能保护了接口，却破坏信号完整性。
反接保护可使用串联二极管、肖特基二极管、MOSFET 理想二极管或专用控制器。浪涌电流则可透过 NTC、主动限流、hot-swap 控制器或软启动电路管理。重点是先决定每个节点能承受的最差条件。
反向极性保护也应放在输入边界，避免电源反接先灌入稳压器、IC 或负载开关。若效率与压降重要，可考虑 MOSFET 理想二极管架构，而不是单纯串联二极管。
这两类器件必须一起选。钳位器件负责分流瞬态能量，串联器件负责限制持续过载，保护走线、连接器与钳位器件本身不被长时间加热。
PPTC 的 IH 不能低于实际工作电流与启动峰值，否则会误动作；MOV 若只吸收前端能量，却让下游残余电压过高，也不能单独视为完整保护。器件不贵，难的是把额定值嵌合正确。
最实用的做法，是先定义威胁，再选择器件。工程师应量化可用故障电流、浪涌能量、源阻抗、脉冲时间、边沿速度、最高正常电压、环境温度与允许残余电压，接着确认 TVS、PPTC、MOV、ESD 器件与保险丝是否在系统层级互相协调。
请先准备工作电压、工作电流、最大正常电压、可能的故障波形、源阻抗、环境温度、适用标准与被保护器件的绝对最大额定值。应用工程师可协助把这些条件转成可辩护的保护架构，让设计在冻结前就具备足够裕量。
立即联系应用工程团队 ｜ 浏览 PPTC 产品线
电路保护的目的，是让产品在异常条件下仍有可预测的反应。它可以让能量被指定的 TVS、PPTC、MOV 或保险丝吸收、限制或隔离，而不是让现场使用环境替产品做可靠性实验。
一次客诉透露的电路保护缺口
许多工程团队都遇过类似情境：客户退回一片「突然死掉」的板卡，外观看不到烧焦、破裂或机构损伤，产品也曾通过实验室验证。乍看只是单一 RMA，但对工程端来说，这往往是量产群体中第一个被看见的警讯。如果输入端的一次瞬态就足以击穿其中一台，其余产品也可能暴露在同类压力下。差别只在于电源条件、器件公差、布局寄生电感、负载切换时序，或某一颗器件刚好落在较低的耐受边界。
有电路保护时，异常能量有清楚路径：TVS 钳位电压尖峰，PPTC 或保险丝限制故障电流，MCU 进入重置或欠压保护。没有保护时，故障点可能出现在栅极氧化层、输入保护结构、连接器端子、PCB 走线或电解电容。
这也是为什么缺少保护器件会让失效分析变贵。最先开路或短路的器件，未必是真正的根因，而只是被迫承受能量的症状。工程师花时间重现已消失的瞬态，产线却可能持续出货同样脆弱的设计。

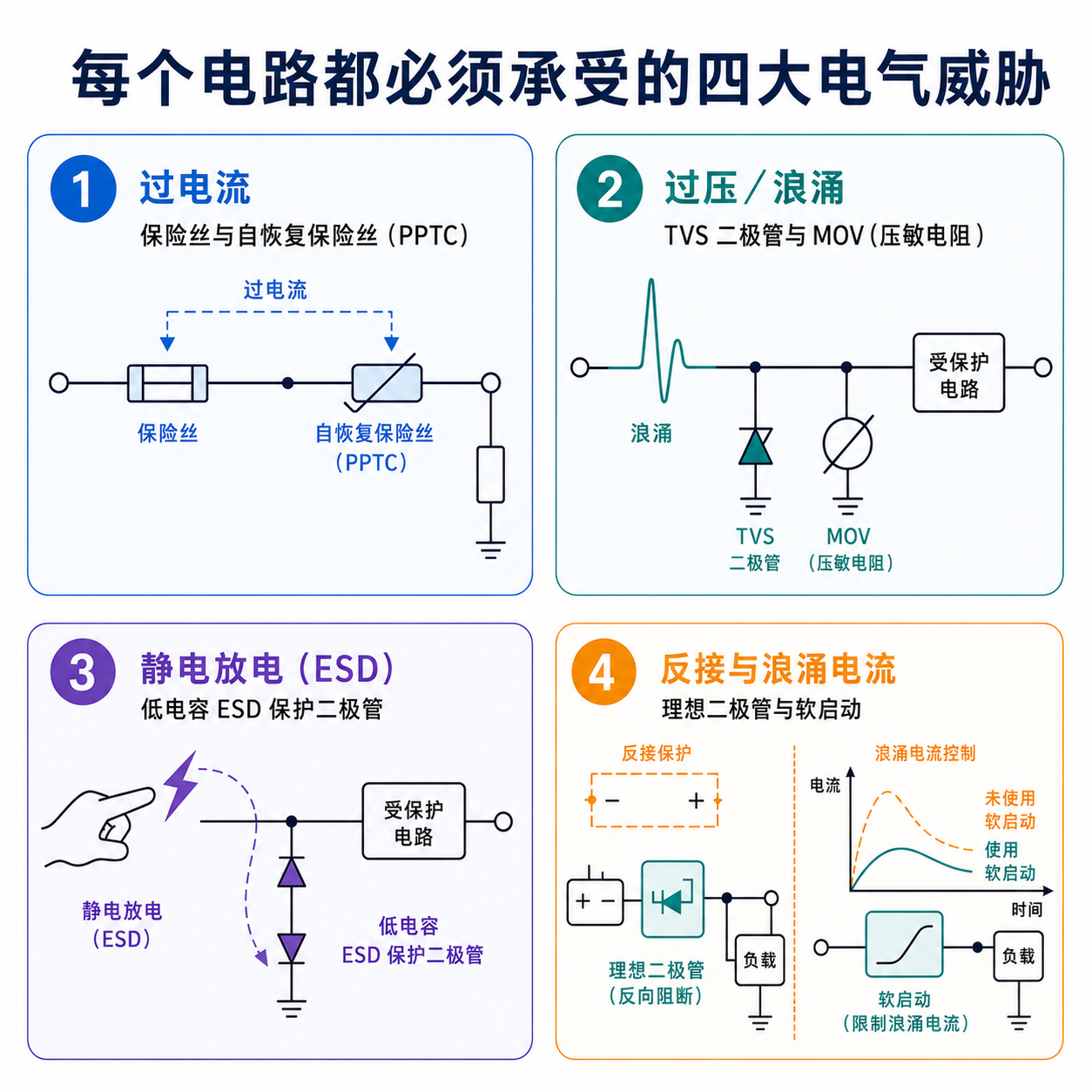

电路保护必须面对的四大电气威胁
选择保护器件以前，必须先定义威胁。「板卡坏了」不是故障模式，而是结果。实际应用中，电子产品需要防范的电气压力，大多可分为过电流、过电压/浪涌、ESD，以及反向极性与浪涌电流四类。1. 过电流：避免走线、连接器与负载过热
过电流是电流流过原本不该承受的路径，常见来源包括下游短路、电机堵转、线束错接、负载失效短路或连接器误插。主要风险是热：铜箔升温、焊点受损、连接器过热，严重时甚至可能形成起火源。这类保护通常使用保险丝、PPTC 自恢复保险丝、电子保险丝或限流电路。PPTC 需确认保持电流 IH、动作电流 IT、时间-电流特性、最大电压与温度降额；保险丝则需看额定电流、分断能力与 I²t 能量。
2. 过电压、瞬态与浪涌：保护 IC 与电源轨耐压
过电压可能来自感性负载切换、继电器或电机换向、雷击感应、热插拔、电源误接，或车载电源轨上的抛负载。失效机制通常是介电崩溃或接面过应力，例如 MOSFET 栅极氧化层、稳压器与 IC 输入端遭到击穿。TVS、MOV 与分级钳位网络是常见解法。TVS 反应快、钳位较精准，需看工作反向电压 V_RWM、崩溃电压、钳位电压 V_CL 与峰值脉冲功率。MOV 可吸收较高浪涌能量，但钳位较软，也会随浪涌次数老化。
3. ESD：速度最快、最容易被低估的威胁
ESD 静电放电可能从 USB、Ethernet、按键、天线、显示接口或外壳缝隙进入。它的边沿速度非常快，因此器件封装电感、走线电感、接地回路与摆放位置，往往与 ESD 保护器件本身同样重要。选择 ESD 器件时，需确认反向工作电压、动态电阻、ESD 电流下的钳位电压、IEC 61000-4-2 等级、漏电流与线电容。高速信号线尤其要注意电容，否则可能保护了接口，却破坏信号完整性。
4. 反向极性与浪涌电流：处理接线与上电瞬间
反向极性常见于外部电源接反、电池装反或现场配线错误；浪涌电流则发生在热插拔或大容量电容充电瞬间。这些状况不一定出现在稳态计算中，却足以让电源端子打火、上游电源掉压或下游器件瞬间损坏。反接保护可使用串联二极管、肖特基二极管、MOSFET 理想二极管或专用控制器。浪涌电流则可透过 NTC、主动限流、hot-swap 控制器或软启动电路管理。重点是先决定每个节点能承受的最差条件。
不做电路保护的后果：安全、质保与品牌风险
省下一颗保护器件，看起来能降低 BOM 成本，但实际上只是把成本转移到出货后。设计阶段的保护成本可预估；现场失效的成本则会随出货量、使用时间与客户影响力持续放大。安全：不能承担的失效模式
未被切断的过电流，可能让铜箔、端子与线束变成热源。未被钳位的浪涌，可能让电容破裂或让 IC 形成二次失效。安全设计不是假设异常不会发生，而是让产品在异常发生时仍能进入可接受状态。质保：会随量产放大的隐藏成本
TVS、PPTC、MOV 或保险丝是可预估的单位成本；一次现场退货则包含运费、换货、客服、FA 实验室、工程支持、库存与改善措施。当出货量增加，未受控的失效率会让省下的几分钱变成更大的总成本。品牌：可靠度不会只停留在单一批次
客户不会把死机归因于源阻抗、瞬态抗扰度或器件公差，只会认为产品不可靠。渠道信心、设计导入机会与回购意愿，往往由最差的现场经验决定，而不是由平均良率决定。
基本电路保护架构：从连接器到负载分层设计
保护设计不应只是把器件散放在原理图上，而应该从连接器往内建立分层架构。每一层都处理自己最擅长吸收或限制的能量，避免压力直接到达低耐受度的 IC 与传感器。连接器端：先钳位快速事件并阻挡接反
外部接口是多数故障能量的入口。ESD 器件应尽量靠近外露引脚，电源输入 TVS 应靠近进线点，并提供低电感回流路径。每增加一段走线，都可能在钳位前增加过冲电压。反向极性保护也应放在输入边界，避免电源反接先灌入稳压器、IC 或负载开关。若效率与压降重要，可考虑 MOSFET 理想二极管架构，而不是单纯串联二极管。
电源轨：限制故障电流并吸收浪涌能量
在输入边界之后，主电源轨通常需要串联限流器件与并联钳位器件。保险丝、PPTC、eFuse 或 hot-swap 控制器限制故障电流；TVS 或 MOV 则将浪涌能量分流，让电源轨低于下游耐压。这两类器件必须一起选。钳位器件负责分流瞬态能量，串联器件负责限制持续过载，保护走线、连接器与钳位器件本身不被长时间加热。
负载端：保护高价值、低裕量的硅器件
MCU、RF 前端、栅极驱动器、传感器输入、高速接口与低压稳压器，通常是耐受度最低的节点。上游保护处理大能量，负载端保护则处理残余电压与布局寄生造成的高频能量。协调：让每个额定值互相衔接
分层保护能否有效，关键在协调。TVS 的 V_RWM 必须高于最高正常电压，避免正常工作时导通；V_CL 则要在指定脉冲下低于被保护器件的绝对最大额定值，并保留足够裕量。PPTC 的 IH 不能低于实际工作电流与启动峰值，否则会误动作；MOV 若只吸收前端能量，却让下游残余电压过高，也不能单独视为完整保护。器件不贵，难的是把额定值嵌合正确。
不同产品类型的电路保护优先顺序
四大威胁会出现在多数产品中，但优先顺序会因电源来源、接口暴露度、安规要求与使用环境而改变。好的设计不是每一处都加满保护，而是把成本与板面积用在真正有风险的位置。消费与便携式设备：ESD 优先，电容要小
手机周边、可穿戴设备、USB 配件与手持仪器常被用户插拔、触碰。外露连接器、按键与外壳缝隙都是 ESD 入口，因此低电容 ESD 保护应靠近接口端，避免同时破坏高速信号质量。车载电子：电源轨严苛，过电压免疫要验证
车载 12 V 或 48 V 电源轨并不只是标称电压，还可能遇到抛负载、jump-start、冷启动转速下陷、感性切换噪声与反接电池。此类设计需依 ISO 与 OEM 测试条件选择 TVS、MOV、PPTC 或分级保护。工业设备：故障电流、长线缆与浪涌耦合
工业设备功率较高，线缆较长，可用故障电流也较大。保险丝的分断能力、TVS/MOV 的浪涌能量、通信接口的共模保护与接地/机壳连接，都可能影响最终可靠性。医疗与安全关键系统：失效必须可定义
医疗、任务关键与安全相关设备，重点不只是防哪一种压力，而是能不能证明单一故障下仍安全。此类产品通常需要保守降额、冗余、故障监控与可追溯的设计假设。电池式 IoT：漏电流与静态电流是第一顺位
小型 IoT 装置的保护网络不能把电池寿命耗掉。ESD 与过电压仍重要，但漏电流、串联电阻、待机电流与低负载下的限流点，必须纳入选型。常见问题（FAQ）
1. 只加一颗保险丝就算完成电路保护吗？
不算。保险丝主要处理持续过电流，无法钳位 ESD 或快速过电压，也不能修正反向极性。完整设计通常需要电流限制与电压钳位配合。2. PPTC 与保险丝应该怎么选？
先看希望故障后是否可恢复。PPTC 适合暂时性过载、用户可排除的故障；保险丝适合硬故障后必须维修的设计。两者都要检查电流、电压、温度与时间特性。3. TVS 与 MOV 可以一起用吗？
可以，而且常见于高能量设计。MOV 负责吸收前端较大浪涌能量，TVS 负责在下游提供较快速、较精准的残余电压钳位。4. 钳位电压应该设定到多少？
应从被保护器件的绝对最大额定值往回推，并保留降额裕量。V_RWM 要高于最高正常电压，V_CL 要低于故障脉冲下可承受的安全上限。5. ESD 保护为什么一定要靠近连接器？
ESD 边沿速度很快，走线电感会造成额外过冲。保护器件距离入口越远，越可能让放电电流先流经敏感节点，降低保护效果。6. 电路保护会增加多少 BOM 成本？
成本取决于电压、电流、浪涌能量与认证要求。即使单颗器件增加成本，也通常低于退货、失效分析、客诉与改版的总成本。7. 温度降额需要做到什么程度？
需以实际安装环境评估，而不是只看 25 °C 规格。PPTC 的保持电流会随温度改变，TVS 与 MOV 的功率或能量能力也会受高温影响。8. 新设计应该从哪里开始做电路保护？
先列出每个电源轨与接口的最高正常电压、故障电流、源阻抗、浪涌波形、环境温度与下游耐受度，再从连接器、电源轨到负载端逐层选型。结论与设计建议
电路保护不是在原理图上多加几颗器件，而是把不可预测的现场故障，转换成可设计、可验证、可控制的反应。没有保护时，故障能量仍会进入产品，只是由最弱的节点代替保护器件承受。最实用的做法，是先定义威胁，再选择器件。工程师应量化可用故障电流、浪涌能量、源阻抗、脉冲时间、边沿速度、最高正常电压、环境温度与允许残余电压，接着确认 TVS、PPTC、MOV、ESD 器件与保险丝是否在系统层级互相协调。
在 BOM 冻结前先找应用工程师讨论
若正在评估特定电源轨、连接器或信号接口，却不确定应选 PPTC、保险丝、TVS、MOV、ESD 保护器件、理想二极管或混合式保护架构，建议不要只用价格或封装尺寸决定。请先准备工作电压、工作电流、最大正常电压、可能的故障波形、源阻抗、环境温度、适用标准与被保护器件的绝对最大额定值。应用工程师可协助把这些条件转成可辩护的保护架构，让设计在冻结前就具备足够裕量。
