800VDC 要来了,现有保护组件还能用吗?
重点概览
随着 AI 数据中心迈向 1 MW 机架,供电架构正从 54Vdc 与 480Vac,转向由 NVIDIA 主导的高压直流(800VDC)。对系统工程师而言,最直接的问题是:「原本用在低压与交流端的保护组件,还能沿用吗?」
简短的答案是——不能直接照搬,但也不必全部重来。保护的原理与组件家族(保险丝、MOV、TVS、MOSFET/固态断路器)依然适用,关键在于针对高压直流重新选型,并补上直流专属的遮断、电弧与绝缘措施。本文说明差在哪里、该怎么调整。
为什么数据中心走向高压直流
功率密度是主因。当单机架逼近 1 MW,若维持 54Vdc 供电,电流将高到需要笨重的铜排与可观的 I²R 损耗。提高电压可直接降低电流:800VDC 在相同导体尺寸可多输送约 85% 电力、铜用量减少约 45%(相较 415VAC),将端到端效率再提升约 5%、把整体持有成本(TCO)降低最多达三成,并减少多次 AC-DC 转换的损耗——架构上,中压市电(约 10–33kV,NVIDIA 以 13.8kV 为例)可经固态变压器(SST)直接转为 800VDC 总线,略过传统 480VAC 中间级。NVIDIA 预计于 2027 年随新一代机架导入。值得注意的是,业界虽称之为 HVDC 高压直流,但依 IEC 安规(直流 ≤1500V),800V 仍在低压带;不过电压已高到必须以更高等级的绝缘、爬电距离与 DC 电弧防护来设计,对安全的要求明显提高。
图一:800VDC 直流母排整合储能、太阳能、风能与燃料电池(富致科技绘制)
高压对保护组件的新挑战
交流转直流带来的最大差异,是电流不再有周期性的零电压(+/- 0V)。交流电弧会在每次电流归零时自然熄灭,直流电弧却会持续燃烧,导致故障电弧更难切断、电弧能量(arc flash)更高。这代表保护组件的「直流遮断能力(DC breaking)」成为首要指标——一颗标示交流额定的保险丝或开关,并不保证能在 800Vdc 直流下安全遮断。
同时,较高的电压也放大了绝缘与爬电的风险,任何选型都必须把「能不能安全切断直流故障」放在效能之前。
额定电压与绝缘的重点
第一,额定电压要以直流(DC)而非交流有效值(AC RMS)来看。许多组件的交流额定不能等比换算成直流,直流遮断额定往往较低,必须查阅规格书中的 DC 条目。
第二,压敏组件的最大连续工作电压(MCOV)要高于总线电压并保留额度,避免长期漏电流与劣化。第三,爬电距离(creepage)与电气间隙(clearance)须依 IEC/UL 对应更高电压的等级重新设计,并做好绝缘协调。这些不是加分项,而是高压直流的入场门坎。
选型与设计调整
图二:保护分层与各层组件选型;标「富」为富致产品线(富致科技绘制)
过渡期的因应
多数数据中心会经历交流与直流并存的过渡期,不会一次全面切换。务实的作法是:先盘点供电链各层,分辨哪些组件必须升级(高压前端)、哪些可以沿用(低压次级);在高压段预留足够的电压降额与绝缘额度;并提前与供货商确认组件的直流额定与 UL/IEC 认证,避免在导入期才发现规格不符。分层、循序,是降低风险的关键。
常见问题 FAQ
Q:现有的交流保险丝能直接用在 800VDC 吗?
A:不建议。交流与直流的遮断机制不同,交流额定不保证直流下能安全切断,应改用具明确 DC 遮断额定的产品。
Q:MOV 可以沿用吗?
A:需要重新评估。直流没有过零点(+/- 0V)协助熄弧,续流可能导致 MOV 热失控,必须以直流 MCOV 选型,并确保有可靠的串接切断路径。
Q:是不是所有保护组件都要换掉?
A:不是。次级低压侧(48–54Vdc/12Vdc/POL)的保护大多可沿用,升级重点集中在高压直流的配电前端与电源输入级。
Q:800V 在法规上算高压吗?
A:名称上业界称它为 HVDC 高压直流,但依多数安规分类(IEC 直流 ≤1500V),800V 仍在低压带。重点是电压已高到爬电距离与电气间隙必须依更高等级设计,不能沿用传统低压的安规额度。
结论与高压保护咨询
800VDC 不是把电压调高这么简单,它改写了保护设计的前提:直流电弧不自熄、遮断更难、绝缘要求更高。因此「现有组件还能不能用」的答案,是——原理与组件家族仍然适用,但高压直流前端必须重新选型,并补上直流专属的遮断、续流与绝缘措施;低压次级则大致可以延续。
富致科技(Fuzetec)自 1997 年深耕电路保护,产品涵盖 PPTC 可复式保险丝、TVS 二极管、MOV 压敏电阻、功率 MOSFET 与混合式保护方案,并符合 AEC-Q200 与 IATF 16949 标准。若您正在评估 800VDC 架构下的保护组件升级与选型,欢迎与我们的工程团队联系,协助盘点各层级的直流额定与设计调整。
高压保护咨询与选型建议: www.fuzetec.com ｜ Tel: +886-2-8990-2113
随着 AI 数据中心迈向 1 MW 机架,供电架构正从 54Vdc 与 480Vac,转向由 NVIDIA 主导的高压直流(800VDC)。对系统工程师而言,最直接的问题是:「原本用在低压与交流端的保护组件,还能沿用吗?」
简短的答案是——不能直接照搬,但也不必全部重来。保护的原理与组件家族(保险丝、MOV、TVS、MOSFET/固态断路器)依然适用,关键在于针对高压直流重新选型,并补上直流专属的遮断、电弧与绝缘措施。本文说明差在哪里、该怎么调整。
为什么数据中心走向高压直流
功率密度是主因。当单机架逼近 1 MW,若维持 54Vdc 供电,电流将高到需要笨重的铜排与可观的 I²R 损耗。提高电压可直接降低电流:800VDC 在相同导体尺寸可多输送约 85% 电力、铜用量减少约 45%(相较 415VAC),将端到端效率再提升约 5%、把整体持有成本(TCO)降低最多达三成,并减少多次 AC-DC 转换的损耗——架构上,中压市电(约 10–33kV,NVIDIA 以 13.8kV 为例)可经固态变压器(SST)直接转为 800VDC 总线,略过传统 480VAC 中间级。NVIDIA 预计于 2027 年随新一代机架导入。值得注意的是,业界虽称之为 HVDC 高压直流,但依 IEC 安规(直流 ≤1500V),800V 仍在低压带;不过电压已高到必须以更高等级的绝缘、爬电距离与 DC 电弧防护来设计,对安全的要求明显提高。

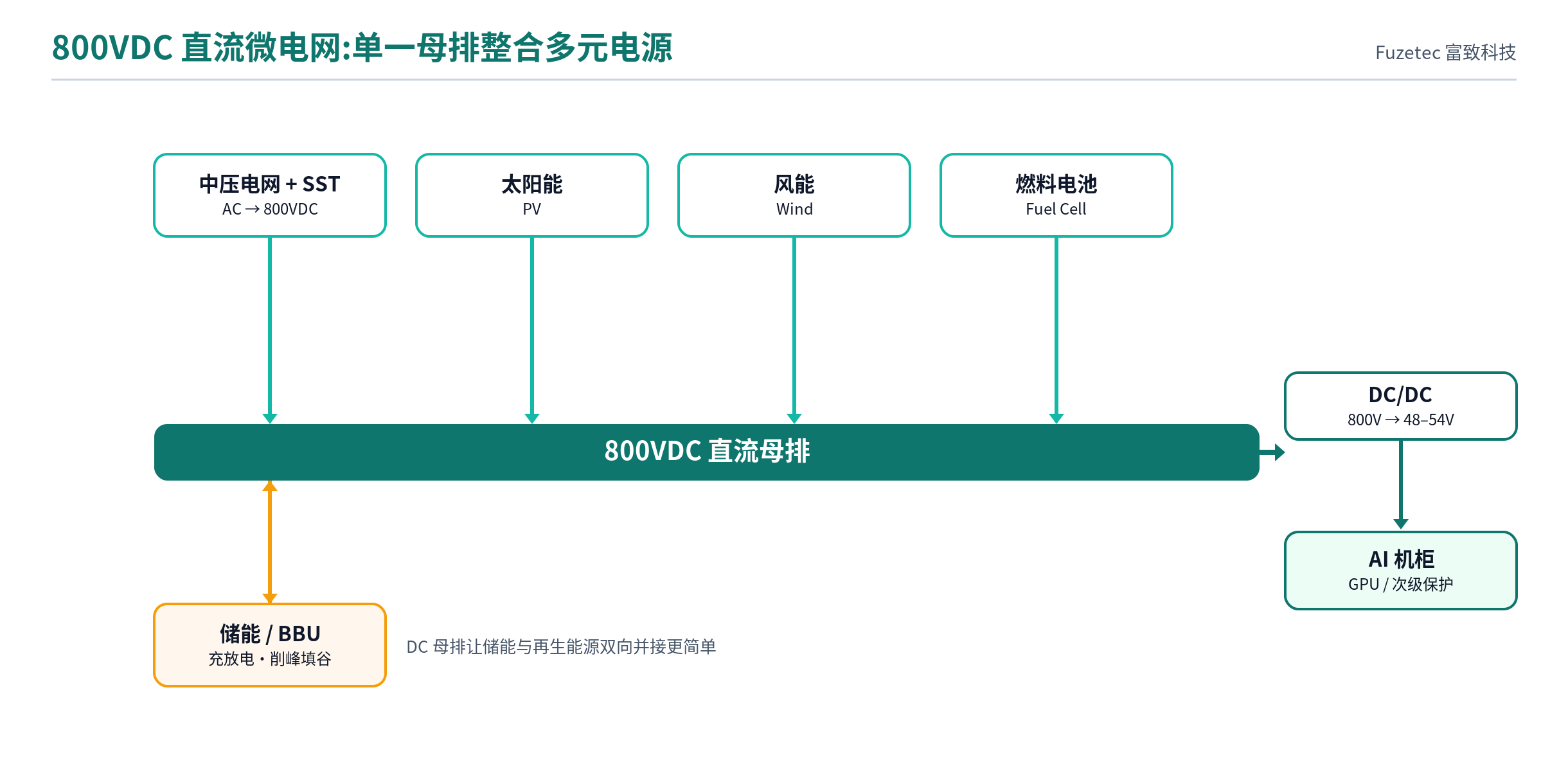

图一:800VDC 直流母排整合储能、太阳能、风能与燃料电池(富致科技绘制)
高压对保护组件的新挑战
交流转直流带来的最大差异,是电流不再有周期性的零电压(+/- 0V)。交流电弧会在每次电流归零时自然熄灭,直流电弧却会持续燃烧,导致故障电弧更难切断、电弧能量(arc flash)更高。这代表保护组件的「直流遮断能力(DC breaking)」成为首要指标——一颗标示交流额定的保险丝或开关,并不保证能在 800Vdc 直流下安全遮断。
同时,较高的电压也放大了绝缘与爬电的风险,任何选型都必须把「能不能安全切断直流故障」放在效能之前。
额定电压与绝缘的重点
第一,额定电压要以直流(DC)而非交流有效值(AC RMS)来看。许多组件的交流额定不能等比换算成直流,直流遮断额定往往较低,必须查阅规格书中的 DC 条目。
第二,压敏组件的最大连续工作电压(MCOV)要高于总线电压并保留额度,避免长期漏电流与劣化。第三,爬电距离(creepage)与电气间隙(clearance)须依 IEC/UL 对应更高电压的等级重新设计,并做好绝缘协调。这些不是加分项,而是高压直流的入场门坎。
选型与设计调整
- 保险丝:改用具备直流遮断额定的直流/半导体保险丝;其限流特性可把峰值 let-through 电流降到预期故障电流的 15–25%(视保险丝等级而定),大幅降低电弧能量,但需与上下游做选择性协调。
- MOV 压敏电阻:能吸收高能量突波,但用于直流时要特别注意「续流」问题——没有过零点(+/- 0V)协助熄弧,可能造成热失控,需以直流 MCOV 选型并搭配可靠的串接切断。
- TVS 二极管:直流总线宜选单向、耐压足够的型号,提供快速且精准的箝位,保护敏感节点。
- 主动保护:固态断路器(SSCB,与前述负责电压转换的 SST 固态变压器不同,SSCB 专责故障遮断)能提供毫秒以下的直流遮断与选择性协调,是高压直流的重要趋势;导入时仍须评估成本、导通损耗与散热。
- 并非每一层都是 800Vdc:次级的 48–54Vdc、12Vdc 与 POL 仍属低压,原有的 PPTC、TVS、eFuse 大致可沿用。真正需要升级的,集中在高压直流前端与电源输入级。

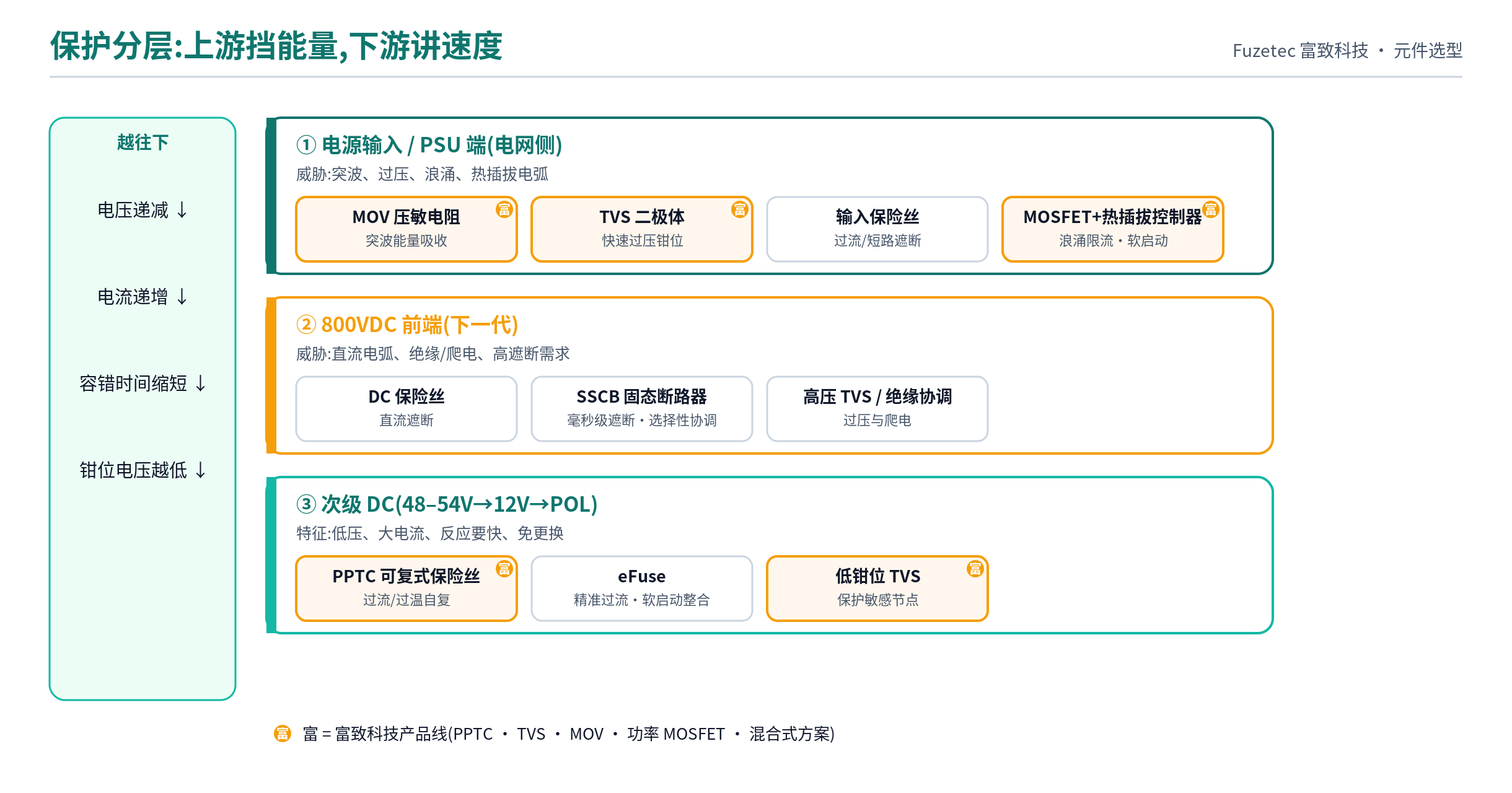

图二:保护分层与各层组件选型;标「富」为富致产品线(富致科技绘制)
过渡期的因应
多数数据中心会经历交流与直流并存的过渡期,不会一次全面切换。务实的作法是:先盘点供电链各层,分辨哪些组件必须升级(高压前端)、哪些可以沿用(低压次级);在高压段预留足够的电压降额与绝缘额度;并提前与供货商确认组件的直流额定与 UL/IEC 认证,避免在导入期才发现规格不符。分层、循序,是降低风险的关键。
常见问题 FAQ
Q:现有的交流保险丝能直接用在 800VDC 吗?
A:不建议。交流与直流的遮断机制不同,交流额定不保证直流下能安全切断,应改用具明确 DC 遮断额定的产品。
Q:MOV 可以沿用吗?
A:需要重新评估。直流没有过零点(+/- 0V)协助熄弧,续流可能导致 MOV 热失控,必须以直流 MCOV 选型,并确保有可靠的串接切断路径。
Q:是不是所有保护组件都要换掉?
A:不是。次级低压侧(48–54Vdc/12Vdc/POL)的保护大多可沿用,升级重点集中在高压直流的配电前端与电源输入级。
Q:800V 在法规上算高压吗?
A:名称上业界称它为 HVDC 高压直流,但依多数安规分类(IEC 直流 ≤1500V),800V 仍在低压带。重点是电压已高到爬电距离与电气间隙必须依更高等级设计,不能沿用传统低压的安规额度。
结论与高压保护咨询
800VDC 不是把电压调高这么简单,它改写了保护设计的前提:直流电弧不自熄、遮断更难、绝缘要求更高。因此「现有组件还能不能用」的答案,是——原理与组件家族仍然适用,但高压直流前端必须重新选型,并补上直流专属的遮断、续流与绝缘措施;低压次级则大致可以延续。
富致科技(Fuzetec)自 1997 年深耕电路保护,产品涵盖 PPTC 可复式保险丝、TVS 二极管、MOV 压敏电阻、功率 MOSFET 与混合式保护方案,并符合 AEC-Q200 与 IATF 16949 标准。若您正在评估 800VDC 架构下的保护组件升级与选型,欢迎与我们的工程团队联系,协助盘点各层级的直流额定与设计调整。
高压保护咨询与选型建议: www.fuzetec.com ｜ Tel: +886-2-8990-2113
