数据中心供电架构看不懂?保护组件该摆在哪一层

重点概览

AI 服务器把数据中心的供电推向前所未有的功率密度:单一机架动辄 120 kW、下一代更朝 1 MW 迈进,GPU 超级芯片的功耗以千瓦计。当电流量级被放大,任何一次突波、过流或短路的破坏力也同步放大。此时真正的问题不再是「要不要保护」,而是「保护组件该放在供电链的哪一层、用什么类型」。
本文从市电到芯片的完整供电链出发,拆解每一层的保护需求与组件选型逻辑,并说明在高功率密度、800VDC 新趋势下的设计取舍,协助系统工程师把保护做在对的位置。

从市电到芯片的供电链

要决定保护组件摆哪里,得先看电从哪里来、经过几次转换。以主流 AI 机架为例,供电链大致分为五层:
  • 市电与设施配电:中压市电经变电、UPS/BBU ,以三相 400/480Vac 进入机房(欧规 400Vac、美规 480Vac)
  • 机架配电:透过 PDU 与总线(busbar)把电力送到各机架;NVIDIA GB200 NVL72 机架由四座 30 kW 电源架(power shelf)构成,总功耗约 120 kW
  • 电源架(PSU):在电源架内把 400/480Vac 整流转成 4854Vdc(NVIDIA GB200 54Vdc), AC-DC 转换与第一线突波防护的重点。
  • 次级 DC 配电:主板上再由 VRM/POL 4854Vdc 逐级降到 12Vdc、再到芯片所需的约 0.60.8Vdc 级别,属于低压、超大电流的环境。
  • 芯片端:GPU/CPU 超级芯片,单颗功耗上看 1,000W 以上,GB200 超级芯片更达约 2,700W
每往下一层,电压越低、电流越大、对故障的容忍时间越短。这条「电压递减、电流递增」的曲线,正是决定保护分层(protection layering)的基础。
Can’t Make Sense of the Data Center Power Architecture? Which Layer Do Protection Devices Belong In?

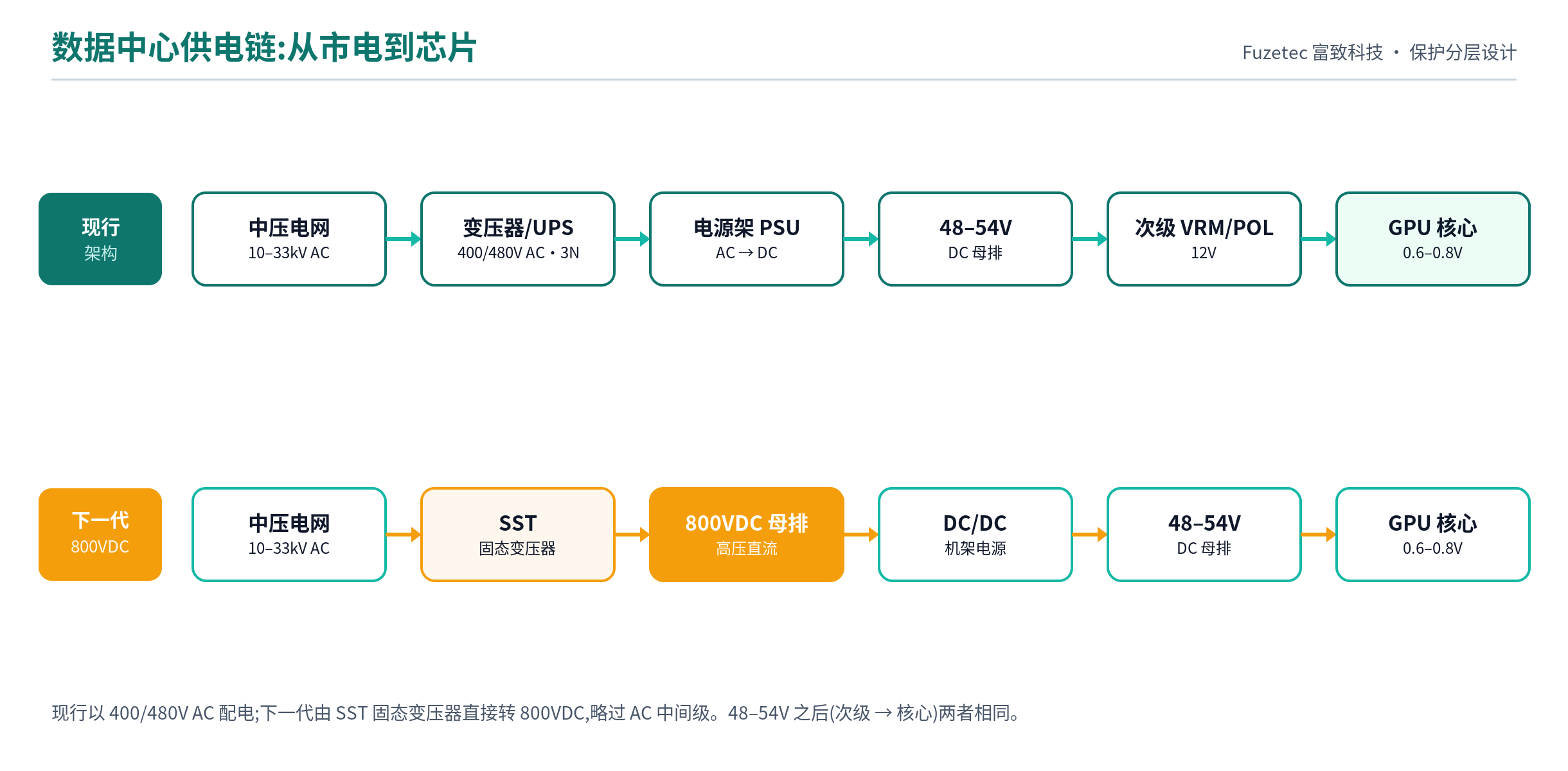

图一:数据中心供电链——现行 400/480V AC 与下一代 800VDC 双轨对照(富致科技绘制)

各层级的保护需求

PSU

电源架的输入端直接面对电网,最大的威胁是突波与过压:雷击感应、电网切换、负载瞬变都可能在输入端灌入高能量脉冲。这一层的保护重点在于「吸收大能量」与「箝住过压」,常见配置包含金属氧化物压敏电阻(MOV)承接突波能量、TVS 二极管做快速过压箝位,以及输入端保险丝提供过流与短路的最终切断。
此外,电源架的大容量电解电容在上电瞬间会产生浪涌电流(inrush current),加上数据中心电源架需要热插入(hot-swap),因此常以 MOSFET 搭配热插入控制器做浪涌限流与软启动,避免上电瞬间拉垮总线电压或烧毁接点。

次级保护

进到主板后,电压已降到 54Vdc 以下,但电流却放大到数百安培。这一层的故障特征是「低压、大电流、反应要快」:一旦 POL 电源短路或负载异常,毫秒等级的延迟就可能造成铜箔烧毁或芯片损坏。
次级因此偏好体积小、反应快、可自复的组件:可复式保险丝(PPTC)在过流或过温后自动跳脱、待排除后自行恢复,免去数据中心更换保险丝的维运负担;eFuse 与电子式保护 IC 提供精准的过流、过压、过温与软启动整合;低箝位电压的 TVS 则保护对突波敏感的讯号与供电节点。越靠近芯片,箝位电压要压得越低、动作要越快。

保护组件的布署逻辑

分层保护的核心原则是「各司其职、彼此协调」:
  • 上游挡能量、下游讲速度:越靠电网的一层负责吸收与泄放大能量事件(如突波),越靠芯片的一层负责快速、精准地切断小范围故障。
  • 箝位电压层层递减:上游允许较高的残压,下游则需低箝位以保护脆弱的低压组件。
  • 选择性协调(selectivity):故障应由最接近故障点的组件优先动作,把影响隔离在最小范围,不让整座机架或电源架跟着跳脱。
  • 可维运性优先:数据中心不易停机更换零件,越往系统内部,越倾向使用可自复(PPTC)或可重置(eFuse)的组件,降低维运中断。
换句话说,保护组件不是「越多越好」,而是要放在对的层级、选对的类型,让每一层只处理它最擅长的故障模式。
Protection layering and device selection
图二:保护分层与各层组件选型;标「富」为富致产品线(富致科技绘制)

设计取舍

AI 高功率密度的条件下,保护设计没有免费的午餐,工程师通常要在下列取舍间找平衡:
  • 箝位电压 vs 残压:箝位越低,对后级越安全,但组件承受的功率与体积负担也越大。
  • 保护速度 vs 误动作:动作太慢保护不及,太敏感则容易在瞬间瞬时异常电流下误动作(nuisance trip),影响可用性。
  • 导通电阻/插入损耗 vs 保护等级:串接在主电流路径上的组件会带来 I²R 损耗与发热,在大电流环境下这笔帐会被放大,需与散热一并评估。
  • 一次性 vs 可复式:一次性保险丝成本低但需更换;可复式保险丝(PPTC)与电子式组件成本较高,却大幅降低数据中心的维运成本。
这些取舍会随着 800VDC 新架构而更加关键。NVIDIA 主导的 800VDC 高压直流架构,可在相同导体上多输送约 85% 电力、铜用量减少约 45%(相较 415VAC)、将端到端效率再提升约 5%、并把整体持有成本(TCO)降低最多达三成,预计于 2027 年随新一代机架导入。更高的直流电压意味着更严苛的直流突波、直流电弧与绝缘考验,保护组件的耐压、遮断能力与选型也必须同步升级。

常见问题 FAQ

Q:保护组件是不是放越多越可靠?
A:不是。过度堆栈保护反而增加串接损耗、故障点与成本,还可能造成协调错乱。正确作法是依分层逻辑,在每一层放对应的类型与数量。
Q:800VDC 架构对保护组件选型有什么影响?
A:直流电压拉高后,直流突波、直流电弧与绝缘风险都上升,组件的额定电压、遮断能力(尤其是直流遮断)与箝位设计都要重新评估,不能直接沿用低压 AC 的选型。
Q:次级一定要用 eFuse ?
A:不一定。eFuse 提供整合式的精准保护与软启动,适合对过流门坎与时序要求高的节点;若只需基本过流/过温且重视自复与成本,PPTC 可复式保险丝往往更合适,两者也常搭配使用。
Q:高功率密度下最容易被忽略的保护环节是什么?
A:浪涌电流(inrush)与热插入的启动瞬间。启动瞬间的大电流常被低估,却是拉垮总线电压、损耗接点与 MOSFET 的常见原因。

结论与架构咨询

AI 数据中心的供电挑战,本质上是「电压递减、电流递增、容错时间缩短」的可靠度工程。保护组件的价值不在数量,而在是否放对层级、选对类型:上游吸收大能量、下游快速精准切断、越靠芯片箝位越低,并在速度、损耗、维运成本之间取得平衡。
富致科技(Fuzetec) 1997 年深耕电路保护,产品涵盖 PPTC 可复式保险丝、TVS 二极管、MOV 压敏电阻、功率 MOSFET 与混合式保护方案,并符合 AEC-Q200 IATF 16949 车规与质量标准。若您正在规划 AI 服务器、电源架或高功率密度板卡的供电保护分层,欢迎与我们联系,由工程团队协助评估各层级的选型与协调设计。
架构咨询与选型建议: www.fuzetec.com    Tel: +886-2-8990-2113
