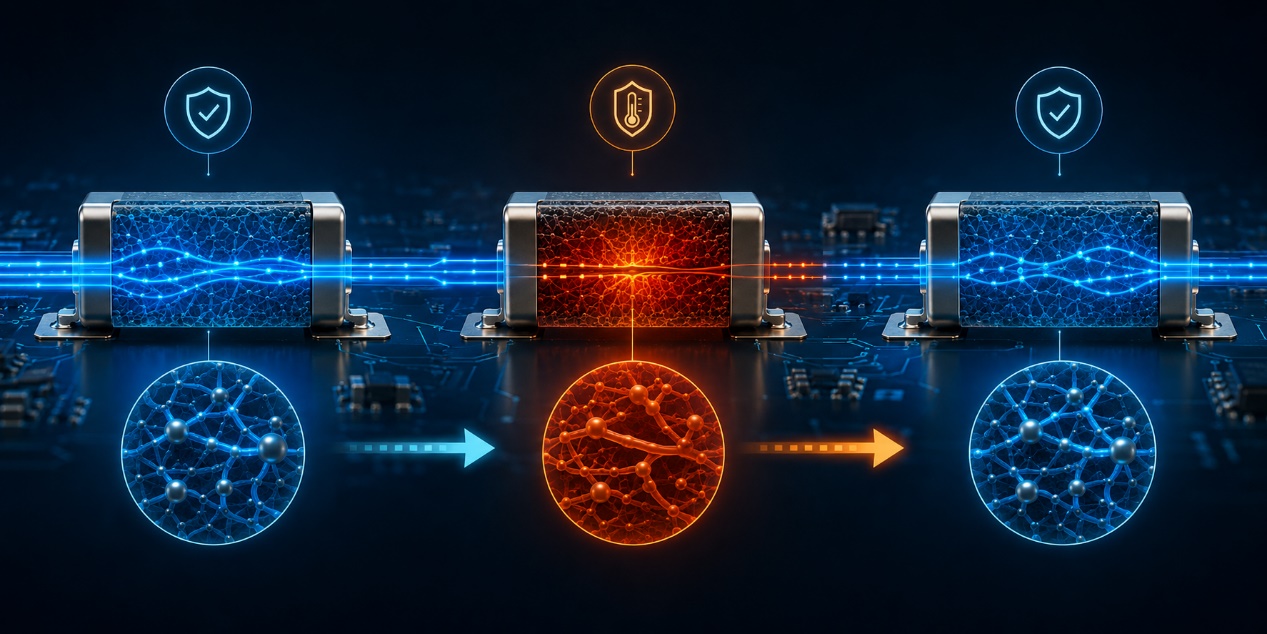

高分子 PTC 材料原理：一颗元件如何“自己感温、自己断电”

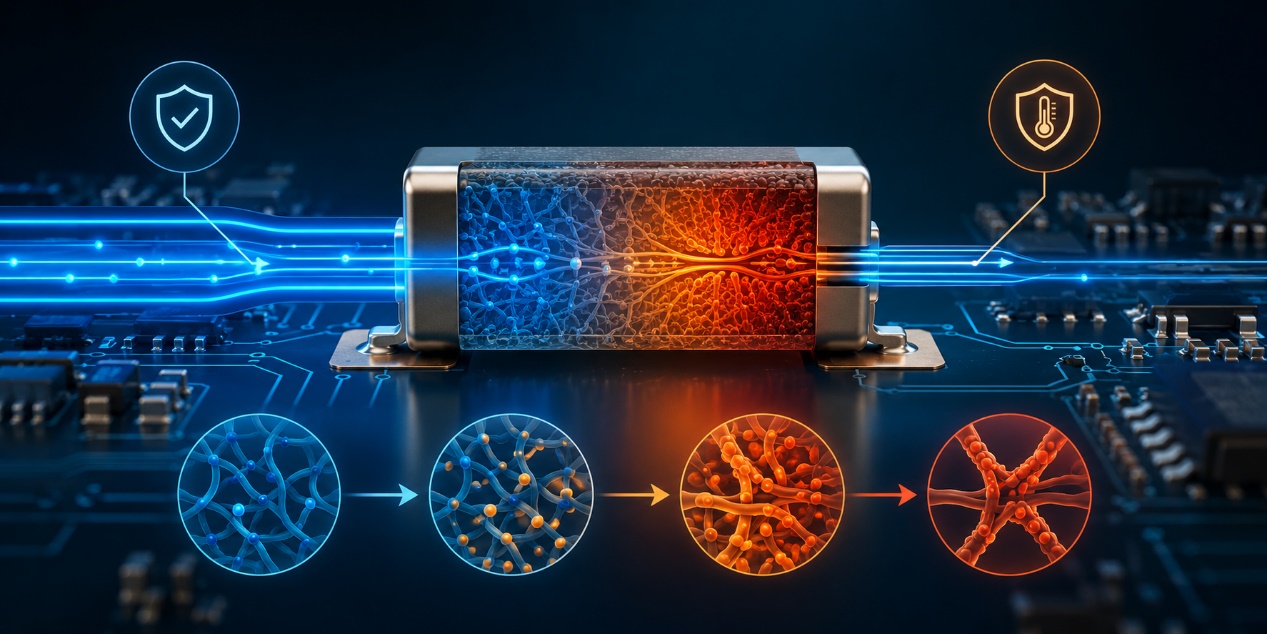

从一个生活比喻看 PTC 效应
如果要用一句话解释高分子 PTC 材料原理，可以把它想象成一条会根据温度改变宽度的道路。正常状态下，道路宽敞，车辆可以顺利通过；但当车流过大、道路升温时，路面会自动变窄，让通行量下降，甚至暂时阻止大量车流继续前进。等温度降低后，道路又恢复原状，车流重新通过。这就是高分子 PTC 元件的基本保护逻辑：温度上升时，电阻急剧增加；温度下降后，电阻可逐渐恢复。PTC 是 Positive Temperature Coefficient 的缩写，中文可称为正温度系数。所谓 PTC effect，就是材料的电阻会随温度上升而增加；在高分子 PTC 材料中，这种变化不是缓慢线性上升，而是在特定温度区间产生明显跃升。
因此，当电路发生过流、短路、马达堵转、电池异常或环境高温时，高分子 PTC 元件会因温度升高而进入高阻态，限制电流继续流动。它不需要外部传感器或控制 IC，而是依靠材料本身的物理变化，完成“自己感温、自己限流、自己保护”的动作。
材料结构：高分子基材+导电粒子
高分子 PTC 材料的核心结构，可以简化为“高分子基材加上导电粒子”所形成的功能性复合材料。它不是单靠某一种材料发挥作用，而是通过高分子材料的热膨胀特性，以及导电粒子之间的接触关系，共同形成可随温度改变电阻的材料系统。
高分子基材通常扮演支撑骨架的角色，常见材料包括聚乙烯类、氟系高分子或其他具备适当结晶特性的聚合物。这些基材在常温下能维持结构稳定，使导电粒子均匀分散在材料内部；当温度接近材料的相变或熔融区间时，基材会明显膨胀，进而改变导电粒子之间的距离。
导电粒子则是材料能导电的主要来源，常见填料包括炭黑、石墨、金属粉末、碳纳米管或其他导电填充物，其中炭黑是高分子 PTC 元件中相当典型的导电材料。当导电粒子在高分子基材中达到一定浓度并彼此接近时，就会形成连续或半连续的导电网络，让电流可以通过。
也就是说，高分子 PTC 材料的导电性主要不是来自高分子本身，而是来自导电粒子建立出的导电路径。当温度正常时，导电粒子距离足够近，电阻较低；当温度升高时，基材膨胀，粒子被推开，导电网络被破坏，电阻便快速上升。
温度上升时内部发生什么
当高分子 PTC 元件温度上升时，内部并不是靠机械开关打开，也不是由控制 IC 发出断电指令，而是材料本身的微观结构正在改变。这正是高分子 PTC 材料原理的核心：元件能够“自己感温、自己限流”，是因为高分子基材会随温度上升而产生体积膨胀，并改变导电粒子之间的接触状态。
正常工作时，导电粒子彼此距离很近，在材料内部形成多条导电路径，使元件保持低电阻状态。但当电路出现过流、短路、堵转或环境温度过高时，流经元件的电流会产生焦耳热，使材料温度逐渐升高。
体积膨胀与导电路径断裂
当温度接近高分子基材的特定转变区间时，材料开始明显热膨胀。这种膨胀会把原本靠得很近的导电粒子推开，使粒子之间的接触点减少。原本可以让电子通过的导电网络，会因粒子间距增加而逐渐松动、分裂，甚至中断。
这个过程可以想象成一张由许多小金属点连接而成的网，被受热膨胀的高分子材料慢慢撑开。当连接点足够多时，电流可以通过；但当粒子不再紧密接触，导电路径被切断，电阻就会快速上升。这种电阻随温度升高而急剧增加的现象，就是典型的 PTC effect。
因此，高分子 PTC 元件的“断电”更准确地说，是通过材料电阻跃升来限制电流。它不是把电流完全切成零，而是让异常电流降低到较受控制的范围内，减少线路、电池、马达、连接器或电子元器件因过热而损坏的风险。
为什么电阻会急剧上升
高分子 PTC 元件的特别之处，不只是电阻会随温度上升而增加，而是当温度到达某个关键区间时，电阻会出现近乎“跳跃式”的急剧上升。一般导体的电阻可能随温度慢慢变化，但高分子 PTC 材料的电阻变化，来自内部导电网络的突然破坏，因此反应更明显。
在正常温度下，导电粒子彼此接近，形成多条可让电流通过的路径。只要这些通道存在，元件就维持低电阻状态。然而，当温度升高到高分子基材的软化、结晶转变或熔融相关区间时，材料体积快速膨胀，直接破坏粒子之间原本建立好的接触点，使连续导电网络在短时间内变成不连续状态。
这可以用“临界点”理解。导电粒子必须达到一定连接程度，材料才会呈现良好导电性；一旦粒子接触数量低于临界值，电流可走的路径就会突然大幅减少。原本有很多条路可以通行，瞬间变成只剩少数狭窄通道，材料电阻自然会急剧上升。
从材料角度来看，高分子 PTC 材料是一种特殊的导电高分子复合材料。它的导电能力不是固定不变，而是受到高分子基材热膨胀、导电粒子分散状态与界面结构共同影响。当温度变化造成粒子间距放大时，材料的温度系数会在特定区间急速提高，使电阻呈现大幅跃升。
这对选型代表什么
理解高分子 PTC 材料原理，对元件选型非常重要，因为 PPTC 不是单纯看“额定电流”就能决定是否适用。它的保护动作来自材料温度变化与电阻跃升，因此选型时必须同时考虑工作电流、环境温度、散热条件、跳闸时间、最大工作电压与最大故障电流。
最基本的两个参数是 hold current 与 trip current。Hold current 是元件在特定环境温度下可以长时间承受、且不会进入高阻态的最大电流；trip current 则是在相同条件下，会让元件进入保护状态的最小电流。由于高分子 PTC 材料具有正温度系数特性，环境温度越高，元件越容易累积热量，因此可承受的 hold current 会下降。
这也是为什么工程师不能只看 25°C 规格，而必须依实际工作温度进行温度降额。如果元件安装在密闭空间、靠近热源，或 PCB 铜箔散热不足，材料温度会更快上升，导电高分子内部的导电路径也更容易被破坏，使元件较早进入高阻态。反过来说，如果散热太好，元件可能需要更长时间才会跳闸。
因此，在选择高分子 PTC 元件时，应先确认正常工作电流低于降额后的 hold current，再确认异常电流高于 trip current，并检查最大工作电压与最大故障电流是否在规格范围内。若应用在马达、电池、USB、通信端口、工业控制模块或车用电子中，还要评估启动浪涌、堵转电流、环境高温与反复跳闸循环。
FAQ
什么是高分子 PTC 材料原理？高分子 PTC 材料原理是指材料的电阻会随温度上升而大幅增加，进而限制电流流动。这类材料通常由高分子基材与导电粒子组成，在正常温度下，导电粒子形成可让电流通过的导电网络；当温度升高时，高分子基材膨胀，导电粒子被拉开，导电路径中断，电阻便快速上升。
PTC effect 是什么意思？
PTC effect 是 Positive Temperature Coefficient effect 的缩写，也就是正温度系数效应。它表示材料的电阻会随温度上升而增加。在高分子 PTC 元件中，这个变化通常不是缓慢线性增加，而是在特定温度区间出现明显跃升，因此能用于过流保护与自动限流。
高分子 PTC 元件真的会自己断电吗？
严格来说，高分子 PTC 元件不是像机械开关一样把电流完全切断，而是通过电阻急剧上升，把电流限制在较低范围内。因此，它的“自己断电”更准确地说，是“自己感温并进入高阻态”，让异常电流无法持续放大，降低电路过热或元器件损坏的风险。
导电高分子本身会导电吗？
在 PPTC 材料中，导电性主要不是来自高分子基材本身，而是来自分散在材料内部的导电粒子，例如炭黑、石墨或其他导电填料。这些粒子彼此接近时，会形成导电网络，使材料具备可控制的导电能力。因此，高分子 PTC 材料更准确地说，是一种导电高分子复合材料。
为什么环境温度会影响 PPTC 选型？
因为高分子 PTC 元件的动作与材料温度密切相关。环境温度越高，元件越容易累积热量，也越容易进入高阻态。因此，在高温环境下，元件可承受的 hold current 会下降。如果只看 25°C 规格，而没有进行温度降额，可能会造成误跳闸或保护能力不足。
高分子 PTC 可以取代传统保险丝吗？
高分子 PTC 与传统保险丝的保护逻辑不同。传统保险丝通常是一次性熔断，动作后需要更换；高分子 PTC 元件则可在异常解除并冷却后恢复到较低电阻状态，具备可恢复式保护特性。若应用需要反复保护、降低维护成本或避免一次性更换，高分子 PTC 是常见选项。但在高电压、高故障电流或需要完全开路的应用中，仍需依规格与安规要求评估。
