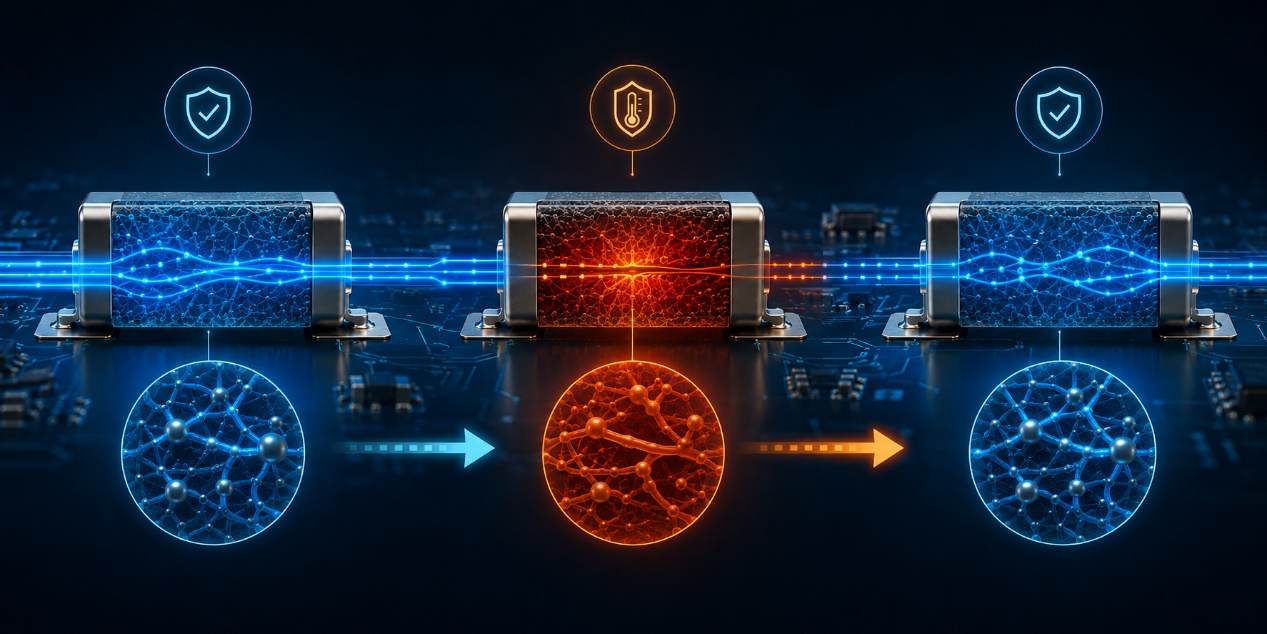

高分子 PTC 材料原理：一顆元件如何「自己感溫、自己斷電」

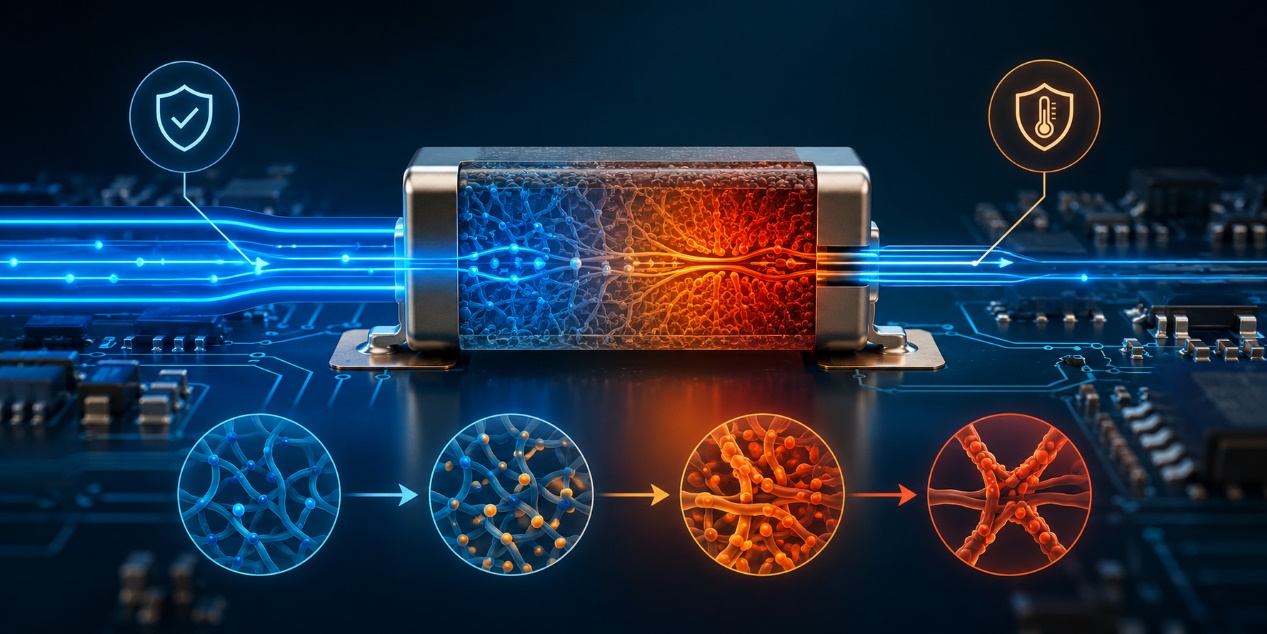

從一個生活比喻看 PTC 效應

如果要用一句話解釋高分子 PTC 材料原理，可以把它想像成一條會依照溫度改變寬度的道路。正常狀態下，道路寬敞，車輛可以順利通過；但當車流過大、道路升溫時，路面會自動變窄，讓通行量下降，甚至暫時阻止大量車流繼續前進。等溫度降低後，道路又恢復原狀，車流重新通過。

這就是高分子 PTC 元件的基本保護邏輯：溫度上升時，電阻急遽增加；溫度下降後，電阻可逐漸回復。PTC 是 Positive Temperature Coefficient 的縮寫，中文可稱為正溫度係數。所謂 PTC effect，就是材料的電阻會隨溫度上升而增加；在高分子 PTC 材料中，這種變化不是緩慢線性上升，而是在特定溫度區間產生明顯跳升。
因此，當電路發生過電流、短路、馬達堵轉、電池異常或環境高溫時，高分子 PTC 元件會因溫度升高而進入高阻態，限制電流繼續流動。它不需要外部感測器或控制 IC，而是依靠材料本身的物理變化，完成「自己感溫、自己限流、自己保護」的動作。

材料結構：高分子基材+導電粒子
高分子 PTC 材料的核心結構，可以簡化為「高分子基材加上導電粒子」所形成的功能性複合材料。它不是單靠某一種材料發揮作用，而是透過高分子材料的熱膨脹特性，以及導電粒子之間的接觸關係，共同形成可隨溫度改變電阻的材料系統。
高分子基材通常扮演支撐骨架的角色，常見材料包括聚乙烯類、氟系高分子或其他具備適當結晶特性的聚合物。這些基材在常溫下能維持結構穩定，使導電粒子均勻分散在材料內部；當溫度接近材料的相變或熔融區間時，基材會明顯膨脹，進而改變導電粒子之間的距離。
導電粒子則是材料能導電的主要來源，常見填料包括碳黑、石墨、金屬粉末、碳奈米管或其他導電填充物，其中碳黑是高分子 PTC 元件中相當典型的導電材料。當導電粒子在高分子基材中達到一定濃度並彼此接近時，就會形成連續或半連續的導電網路，讓電流可以通過。
也就是說，高分子 PTC 材料的導電性主要不是來自高分子本身，而是來自導電粒子建立出的導電路徑。當溫度正常時，導電粒子距離夠近，電阻較低；當溫度升高時，基材膨脹，粒子被推開，導電網路被破壞，電阻便快速上升。

溫度上升時內部發生什麼
當高分子 PTC 元件溫度上升時，內部並不是靠機械開關打開，也不是由控制 IC 發出斷電指令，而是材料本身的微觀結構正在改變。這正是高分子 PTC 材料原理的核心：元件能夠「自己感溫、自己限流」，是因為高分子基材會隨溫度上升而產生體積膨脹，並改變導電粒子之間的接觸狀態。
正常工作時，導電粒子彼此距離很近，在材料內部形成多條導電路徑，使元件保持低電阻狀態。但當電路出現過電流、短路、堵轉或環境溫度過高時，流經元件的電流會產生焦耳熱，使材料溫度逐漸升高。

體積膨脹與導電路徑斷裂
當溫度接近高分子基材的特定轉變區間時，材料開始明顯熱膨脹。這種膨脹會把原本靠得很近的導電粒子推開，使粒子之間的接觸點減少。原本可以讓電子通過的導電網路，會因粒子間距增加而逐漸鬆動、分裂，甚至中斷。
這個過程可以想像成一張由許多小金屬點連接而成的網，被受熱膨脹的高分子材料慢慢撐開。當連接點足夠多時，電流可以通過；但當粒子不再緊密接觸，導電路徑被切斷，電阻就會快速上升。這種電阻隨溫度升高而急遽增加的現象，就是典型的 PTC effect。
因此，高分子 PTC 元件的「斷電」更準確地說，是透過材料電阻跳升來限制電流。它不是把電流完全切成零，而是讓異常電流降低到較受控制的範圍內，減少線路、電池、馬達、連接器或電子零件因過熱而損壞的風險。

為什麼電阻會急遽上升
高分子 PTC 元件的特別之處，不只是電阻會隨溫度上升而增加，而是當溫度到達某個關鍵區間時，電阻會出現近乎「跳躍式」的急遽上升。一般導體的電阻可能隨溫度慢慢變化，但高分子 PTC 材料的電阻變化，來自內部導電網路的突然破壞，因此反應更明顯。
在正常溫度下，導電粒子彼此接近，形成多條可讓電流通過的路徑。只要這些通道存在，元件就維持低電阻狀態。然而，當溫度升高到高分子基材的軟化、結晶轉變或熔融相關區間時，材料體積快速膨脹，直接破壞粒子之間原本建立好的接觸點，使連續導電網路在短時間內變成不連續狀態。
這可以用「臨界點」理解。導電粒子必須達到一定連接程度，材料才會呈現良好導電性；一旦粒子接觸數量低於臨界值，電流可走的路徑就會突然大幅減少。原本有很多條路可以通行，瞬間變成只剩少數狹窄通道，材料電阻自然會急遽上升。
從材料角度來看，高分子 PTC 材料是一種特殊的導電高分子複合材料。它的導電能力不是固定不變，而是受到高分子基材熱膨脹、導電粒子分散狀態與界面結構共同影響。當溫度變化造成粒子間距放大時，材料的溫度係數會在特定區間急速提高，使電阻呈現大幅跳升。

這對選型代表什麼
理解高分子 PTC 材料原理，對元件選型非常重要，因為 PPTC 不是單純看「額定電流」就能決定是否適用。它的保護動作來自材料溫度變化與電阻跳升，因此選型時必須同時考慮工作電流、環境溫度、散熱條件、跳脫時間、最大工作電壓與最大故障電流。
最基本的兩個參數是 hold current 與 trip current。Hold current 是元件在特定環境溫度下可以長時間承受、且不會進入高阻態的最大電流；trip current 則是在相同條件下，會讓元件進入保護狀態的最小電流。由於高分子 PTC 材料具有正溫度係數特性，環境溫度越高，元件越容易累積熱量，因此可承受的 hold current 會下降。
這也是為什麼工程師不能只看 25°C 規格，而必須依實際工作溫度進行溫度降額。如果元件安裝在密閉空間、靠近熱源，或 PCB 銅箔散熱不足，材料溫度會更快上升，導電高分子內部的導電路徑也更容易被破壞，使元件較早進入高阻態。反過來說，如果散熱太好，元件可能需要更長時間才會跳脫。
因此，在選擇高分子 PTC 元件時，應先確認正常工作電流低於降額後的 hold current，再確認異常電流高於 trip current，並檢查最大工作電壓與最大故障電流是否在規格範圍內。若應用在馬達、電池、USB、通訊埠、工控模組或車用電子中，還要評估啟動浪湧、堵轉電流、環境高溫與反覆跳脫循環。


FAQ
什麼是高分子 PTC 材料原理？
高分子 PTC 材料原理是指材料的電阻會隨溫度上升而大幅增加，進而限制電流流動。這類材料通常由高分子基材與導電粒子組成，在正常溫度下，導電粒子形成可讓電流通過的導電網路；當溫度升高時，高分子基材膨脹，導電粒子被拉開，導電路徑中斷，電阻便快速上升。

PTC effect 是什麼意思？
PTC effect 是 Positive Temperature Coefficient effect 的縮寫，也就是正溫度係數效應。它表示材料的電阻會隨溫度上升而增加。在高分子 PTC 元件中，這個變化通常不是緩慢線性增加，而是在特定溫度區間出現明顯跳升，因此能用於過電流保護與自動限流。

高分子 PTC 元件真的會自己斷電嗎？
嚴格來說，高分子 PTC 元件不是像機械開關一樣把電流完全切斷，而是透過電阻急遽上升，把電流限制在較低範圍內。因此，它的「自己斷電」更精確地說，是「自己感溫並進入高阻態」，讓異常電流無法持續放大，降低電路過熱或零件損壞的風險。

導電高分子本身會導電嗎？
在 PPTC 材料中，導電性主要不是來自高分子基材本身，而是來自分散在材料內部的導電粒子，例如碳黑、石墨或其他導電填料。這些粒子彼此接近時，會形成導電網路，使材料具備可控制的導電能力。因此，高分子 PTC 材料更準確地說，是一種導電高分子複合材
料。

為什麼環境溫度會影響 PPTC 選型？
因為高分子 PTC 元件的動作與材料溫度密切相關。環境溫度越高，元件越容易累積熱量，也越容易進入高阻態。因此，在高溫環境下，元件可承受的 hold current 會下降。如果只看 25°C 規格，而沒有進行溫度降額，可能會造成誤跳脫或保護能力不足。

高分子 PTC 可以取代傳統保險絲嗎？
高分子 PTC 與傳統保險絲的保護邏輯不同。傳統保險絲通常是一次性熔斷，動作後需要更換；高分子 PTC 元件則可在異常解除並冷卻後恢復到較低電阻狀態，具備可恢復式保護特性。若應用需要反覆保護、降低維修成本或避免一次性更換，高分子 PTC 是常見選項。但在高電壓、高故障電流或需要完全開路的應用中，仍需依規格與安規要求評估。

結論與技術白皮書索取 CTA

高分子 PTC 元件之所以能做到「自己感溫、自己斷電」，關鍵不在於外部控制電路，而在於材料本身具備會隨溫度改變電阻的能力。從高分子 PTC 材料原理來看，這類元件是由高分子基材與導電粒子所構成的導電高分子複合材料；在正常工作溫度下，導電粒子形成穩定導電網路，使電流順利通過；當過電流、短路、堵轉或環境高溫造成元件升溫時，高分子基材膨脹，導電粒子間距增加，導電路徑被破壞，電阻便急遽上升，讓電流被限制在較低範圍內。

這個由材料結構自動產生的 PTC effect，正是 PPTC 可恢復式過電流保護的核心價值。它不需要像傳統保險絲一樣在動作後立即更換，也不需要依賴外部控制訊號，而是透過正溫度係數特性，在異常發生時進入高阻態，異常解除並冷卻後再逐漸恢復到低阻態。對需要長期可靠運作的電子產品而言，這種材料級保護機制可降低維修頻率、提升系統耐受度，並幫助工程師在空間、成本與安全性之間取得更好的平衡。
