PPTC 為什麼可以自復？拆解材料相變背後的工程邏輯

自復不是魔法，是材料記憶

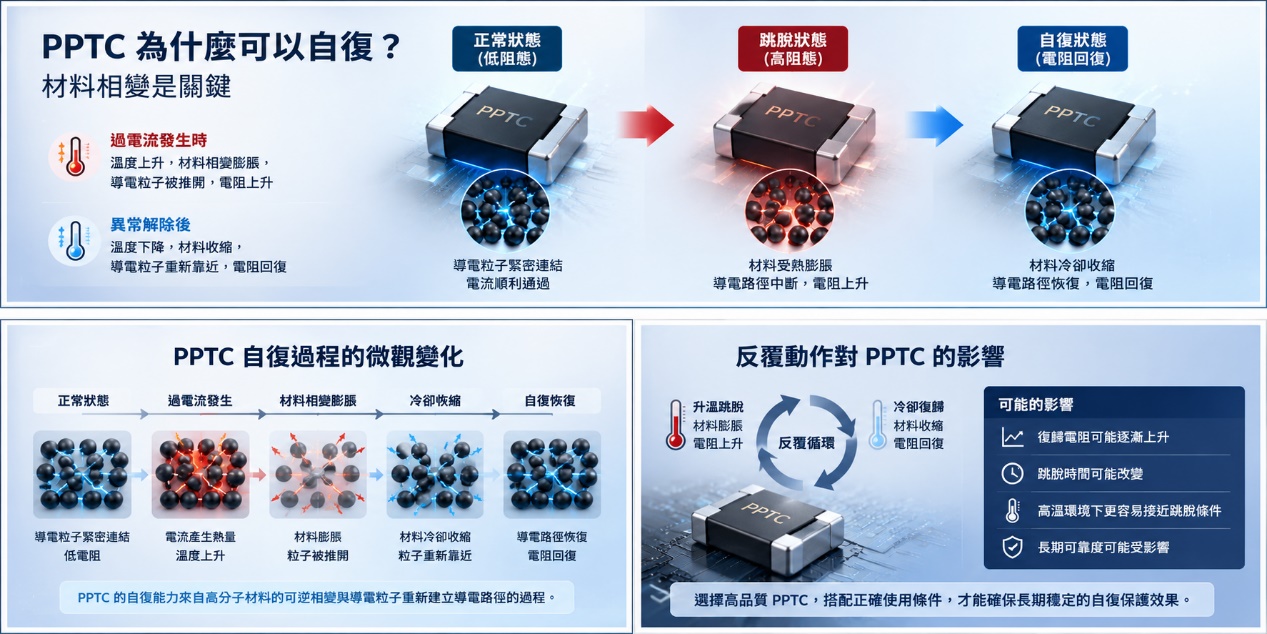

PPTC 為什麼可以自復？**答案不是因為元件裡有機械開關，也不是靠 IC 主動控制，而是因為高分子材料本身具備「受熱改變結構、冷卻後重新恢復」的特性。從工程角度來看，PPTC 的自復能力來自材料相變、結晶恢復，以及導電粒子重新接近後形成導電路徑的過程。
PPTC 通常由高分子基材與導電粒子組成。正常工作時，高分子基材維持穩定的結晶或半結晶結構，導電粒子彼此接近，形成可讓電流通過的導電網路，因此元件呈現低電阻狀態。
當電路發生過電流、短路或負載異常時，電流產生的焦耳熱會使材料溫度上升。當溫度接近材料相變區間，高分子基材開始膨脹，導電粒子被推開，原本連續的導電路徑被破壞，電阻快速上升，元件便進入高阻態並限制異常電流。
所謂「自復」，並不是元件跳脫後立刻完全回到初始狀態，而是在異常解除、溫度下降後，高分子基材逐漸收縮，部分結晶區域重新排列，導電粒子再次靠近，導電網路逐步重建，使電阻回復到可承載正常工作電流的範圍。這種材料層級的記憶行為，正是 PPTC 能反覆保護的核心原因。

跳脫時的微觀變化
當 PPTC 跳脫時，外觀看起來只是電流被限制，但真正的變化發生在材料內部。要理解 PPTC 為什麼可以自復，必須先理解它如何從低電阻狀態轉為高電阻狀態。

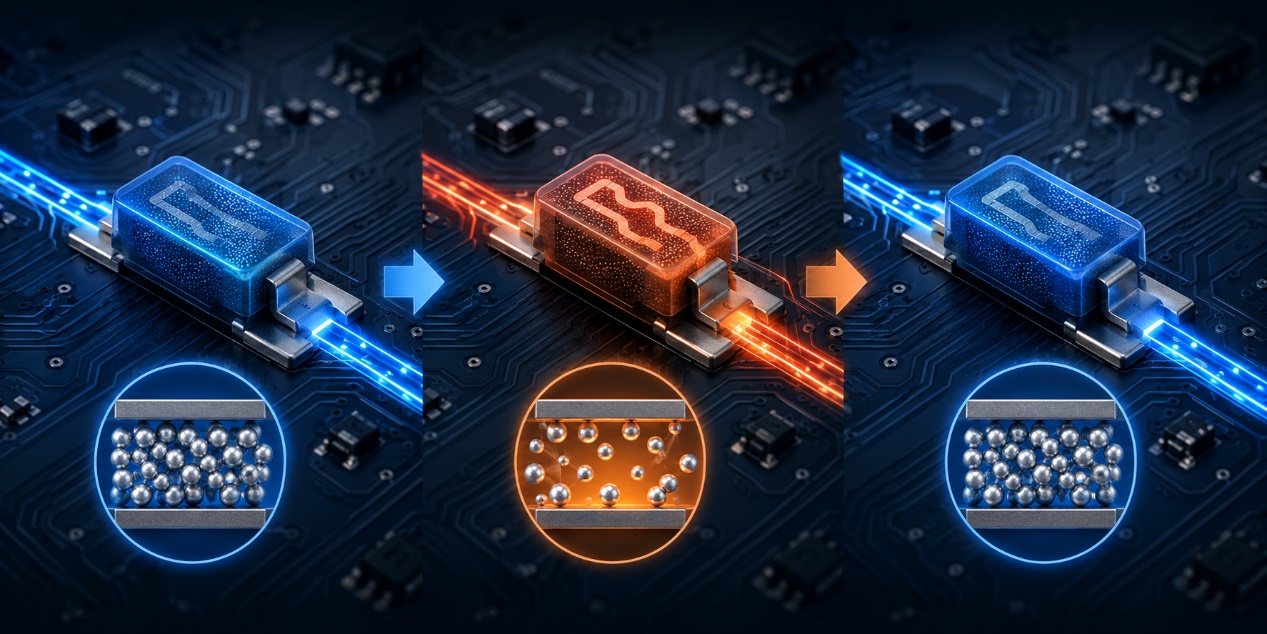

正常狀態下，高分子基材維持較穩定的結晶結構，導電粒子彼此距離很近，形成連續或半連續的導電路徑。此時電流可以順利通過，元件呈現低阻態。當電路出現過電流、短路、馬達堵轉或負載異常時，流經元件的電流會產生熱量，使材料溫度快速上升。
當溫度升高到特定相變區間時，高分子材料內部的結晶區域開始鬆動，分子鏈活動能力增加，基材體積明顯膨脹。這種膨脹會把原本彼此接近的導電粒子推開，使粒子間的接觸點減少。當導電粒子的連接數量低於臨界值時，原本可讓電子通過的導電網路便會斷裂，電阻因此急遽上升。
因此，PPTC 的跳脫不是「燒斷」，而是材料透過相變、膨脹與導電路徑斷裂，主動把自身電阻拉高，達到限制電流與保護電路的效果。

冷卻後如何恢復導電

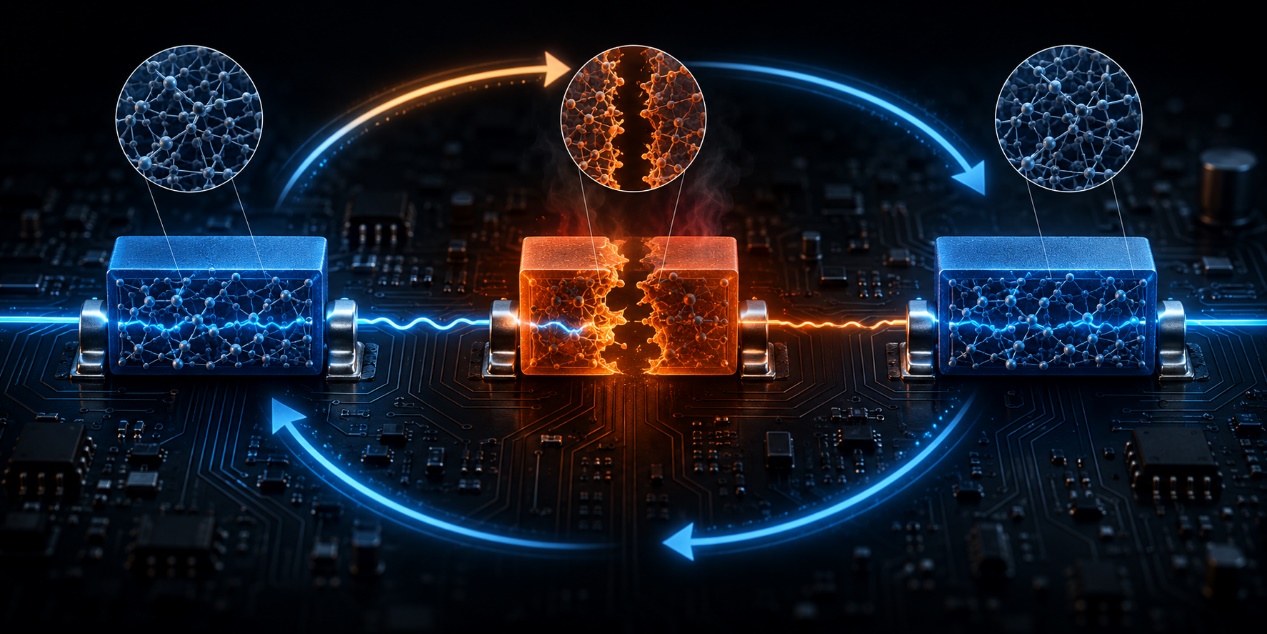

PPTC 被稱為自恢復保險絲，關鍵在於它跳脫後並不是一次性損毀，而是能在異常解除、溫度下降後，逐步恢復導電能力。冷卻過程中，高分子基材開始收縮，部分結晶結構重新排列，導電粒子再次靠近，原本被破壞的導電路徑也逐步重建。
當過電流或短路仍然存在時，PPTC 會維持在高溫與高阻態，持續限制電流。但當故障排除、電源關閉或負載恢復正常後，流經元件的電流下降，焦耳熱減少，元件溫度便開始降低。隨著溫度下降，高分子基材從膨脹狀態逐漸收縮，材料內部結構也開始回到較穩定的狀態。
在這個過程中，材料的結晶區域會重新形成或重新排列。雖然實際復歸不一定能百分之百回到最初的微觀排列，但基材收縮會讓導電粒子之間的距離縮短。當粒子重新接近到足以形成接觸或穿隧導電路徑時，導電網路便會恢復，元件電阻也會從高阻態下降到較低阻態。
因此，PPTC 的自復能力來自材料相變的可逆性與導電網路的重新建立。受熱時，材料膨脹並切斷導電路徑；冷卻時，材料收縮、結晶恢復，導電粒子重新靠近，電阻逐漸回復。

為什麼復歸電阻會略升
PPTC 雖然可以在冷卻後恢復導電，但「自復」不代表電阻一定會完全回到出廠初始值。實務上，PPTC 經過一次或多次跳脫後，復歸電阻可能比原本略高。這是因為材料相變雖具備可逆性，但並不是完全完美的可逆過程。
跳脫時，高分子基材因溫度上升而膨脹，導電粒子被推開，導電網路斷裂。冷卻後，高分子材料會重新收縮，部分結晶結構也會重新排列，使導電粒子再次靠近並恢復導電路徑。然而，冷卻後的粒子位置、結晶排列與界面狀態，通常不會和跳脫前完全相同。只要導電粒子之間的接觸點比原本少一些，復歸電阻就可能略為升高。
這種現象可以視為材料熱歷史造成的微觀記憶。若跳脫溫度較高、維持高阻態時間較長，或反覆跳脫次數較多，高分子基材的結晶狀態、導電粒子分布與界面接觸可能會產生更明顯變化，使電阻回復後仍高於初始值。
復歸電阻略升並不等於元件失效。只要電阻仍落在規格允許範圍內，且能承載正常工作電流，PPTC 仍可繼續提供可恢復式保護。真正需要關注的是復歸後電阻是否過高、是否造成壓降增加、是否影響負載啟動，以及在高溫環境下是否提高誤跳脫風險。

反覆動作對材料的影響
PPTC 的優點，是在異常解除並冷卻後可以復歸，不需要像傳統保險絲一樣每次動作後都更換。但從材料工程角度來看，反覆跳脫與復歸並不是完全沒有代價。每一次熱循環都會對高分子基材、結晶結構與導電粒子分布產生一定影響。
當 PPTC 發生過電流保護時，材料會經歷升溫、材料相變、體積膨脹、導電路徑斷裂與電阻上升；當異常解除後，材料又會經歷冷卻、收縮、結晶重新排列與電阻回復。這一連串變化本身具有可逆性，因此元件可以多次進入高阻態並再次回到低阻態。
不過，反覆熱循環會讓材料累積熱歷史，使復歸後的微觀結構與初始狀態逐漸出現差異。最常見的影響，是復歸電阻可能逐次略微上升。原因在於導電粒子經過多次被推開與重新靠近後，未必能完全回到原本位置；高分子基材的結晶區域也可能因反覆相變、冷卻與重排而產生細微變化。
此外，反覆動作也可能影響跳脫時間與 hold current 表現。如果復歸後電阻升高，正常工作時的壓降與自發熱可能增加，使元件更容易接近跳脫條件。對高溫環境、密閉空間、馬達啟動、電池保護或 USB 電源輸出等應用而言，這種變化可能造成誤跳脫、啟動困難或系統電壓不足。
因此，可靠的 PPTC 選型不只是看第一次跳脫是否成功，也要看多次保護循環後，元件是否仍能維持穩定、可預期的電氣表現。


FAQ

PPTC 為什麼可以自復？
PPTC 為什麼可以自復，核心原因在於高分子材料具有可逆的熱膨脹與收縮特性。當元件因過電流升溫時，高分子基材發生材料相變並膨脹，導電粒子被推開，導電路徑中斷，電阻快速上升；當異常解除、元件冷卻後，基材收縮，部分結晶結構重新排列，導電粒子再次靠近，導電網路逐步恢復，因此電阻可以回到較低狀態。

PPTC 的自復是完全恢復到原始電阻嗎？
不一定。PPTC 冷卻後可以完成電阻回復，但復歸後電阻通常不一定完全等於出廠初始值。原因是材料經過跳脫時的升溫、膨脹、相變與冷卻後，導電粒子的分布、接觸點與高分子結晶排列可能產生細微差異。因此，復歸電阻可能略高於初始電阻，只要仍在規格允許範圍內，通常不代表元件失效。

材料相變在 PPTC 自復中扮演什麼角色？
材料相變是 PPTC 從低阻態進入高阻態，再回到低阻態的關鍵。當溫度上升時，高分子基材從較穩定的結晶或半結晶狀態，轉變為較膨脹、分子鏈活動度較高的狀態，使導電粒子被拉開並切斷導電路徑。冷卻後，材料收縮，結晶區域重新穩定，導電粒子重新接近，讓電阻逐步回復。

結晶恢復會影響 PPTC 的復歸速度嗎？
會。PPTC 的復歸速度與高分子基材的冷卻速度、結晶恢復程度、材料配方、元件尺寸與散熱條件有關。若元件周圍散熱良好，且故障條件已完全解除，材料較容易從膨脹狀態收縮回來，導電路徑也較快重建。若環境溫度偏高、散熱不佳或仍有殘留異常電流，復歸速度就會變慢。

反覆跳脫會不會讓 PPTC 壞掉？
反覆跳脫不一定會讓 PPTC 立即失效，因為 PPTC 本來就是設計成可恢復式保護元件。不過，每一次跳脫與復歸都會讓材料經歷一次熱循環，可能造成結晶排列、導電粒子分布與導電網路接觸點出現些微改變。若長期反覆在高溫或高應力條件下動作，復歸電阻可能逐漸上升，並影響 hold current、壓降與跳脫行為。

PPTC 和傳統保險絲最大的差異是什麼？
傳統保險絲通常是一次性熔斷，動作後需要更換；PPTC 則是利用材料相變與電阻上升來限制電流，異常解除並冷卻後可以復歸。也就是說，PPTC 的保護機制不是「燒斷」，而是「進入高阻態」。這使 PPTC 特別適合需要反覆保護、降低維修成本，或不希望每次故障後都更換保護元件的應用。


結論與可靠度資料 CTA

**PPTC 為什麼可以自復？**答案可以歸納為一句話：它不是靠熔斷後重生，也不是靠電子控制重新導通，而是靠高分子材料在受熱與冷卻過程中的可逆結構變化。

當過電流使元件升溫時，高分子基材發生材料相變與體積膨脹，導電粒子被推開，原本連續的導電路徑被破壞，電阻快速上升，元件進入高阻態並限制異常電流；當故障解除、溫度下降後，材料逐漸收縮，部分結晶結構重新排列，導電粒子再次靠近，導電網路重新建立，電阻便逐步回復到較低狀態。

不過，自復並不代表元件完全不受熱歷史影響。每一次跳脫與復歸，都會讓高分子基材、結晶區域與導電粒子分布經歷一次微觀重排。若應用長期處於高溫、散熱不良、高浪湧或頻繁異常狀態，復歸電阻可能逐漸上升，hold current、trip current、壓降與跳脫時間也可能受到影響。

對產品設計而言，可靠的 PPTC 選型應同時評估初始電阻、復歸後電阻、溫度降額、跳脫時間、復歸時間、最大工作電壓、最大故障電流與反覆動作後的電氣穩定性。特別是在電池保護、馬達驅動、USB 電源、工控模組、車用電子與高密度電源系統中，PPTC 的可靠度不只取決於第一次跳脫是否成功，更取決於多次熱循環後，材料是否仍能維持可預期的電阻回復與保護行為。
