為什麼選型錯誤通常到量產才浮現
在過電流保護元件選型中，最麻煩的問題不是元件一開始就失效，而是樣品測試看似正常，進入試產或量產後才出現誤跳脫、異常發熱、啟動不穩或客戶端退貨。工程樣品通常在室溫、穩定電源、短線材與有限負載變化下測試，這只能代表真實使用條件的一小段範圍。量產後，元件公差、PCB 銅箔差異、連接器接觸電阻、電源供應器變異、電池電壓範圍、馬達啟動電流與環境溫度會同時疊加。實驗室裡剛好通過的設計，一旦這些變數朝不利方向偏移，原本不足的設計餘裕就會被放大。
更關鍵的是，量產問題通常不是每一台都會發生，而是特定批次、特定溫度、特定負載或特定供應器組合才出現。這種間歇性問題最難追查，因為它看起來像零件品質問題，實際上卻常是規格選擇的邏輯沒有涵蓋最壞條件。
以 PPTC 選型為例，工程師若只比較 25°C 下的保持電流與正常工作電流，可能會以為規格足夠；但產品若放在密閉外殼、馬達旁、電源模組附近或車用高溫環境，PPTC 可用保持電流會下降。這也是為什麼過電流保護不能只看單一資料表數值，而要回到完整的電流、電壓、溫度與故障條件。
換句話說，保護元件不是用來通過單次桌上測試，而是要在產品生命週期中面對反覆啟動、長時間負載、異常短路、使用者誤操作與環境變化。只要選型階段少檢查一個條件，量產後就可能變成退貨、重工或客訴成本。
過電流保護元件選型第一步：工作電流與環境溫度
工程師開始選料時，直覺通常是先看正常工作電流。這是合理起點，因為 PPTC、保險絲與其他過電流保護元件多半都以電流規格分類。不過，真正可靠的第一步，是同時定義最大連續工作電流與元件周圍的最高局部溫度，而不是只看產品外部環境溫度。PPTC 的保持電流多以 25°C 為參考條件。若產品實際工作在 60°C、70°C 或 85°C，降額後可承載的電流會低於資料表首頁標示值。對傳統保險絲而言，雖然它不會自動復歸，仍會受到環境溫度、連續負載、時間-電流曲線與安裝方式影響。
因此，選型問題不應問「電路是 800 mA，能不能選 800 mA 的元件？」而應問「在最高工作溫度、最大連續電流、元件公差與啟動暫態下，這顆保護元件是否仍有足夠餘裕？」這個問題能更早暴露室溫測試無法發現的風險。
實務上，建議先畫出完整電流輪廓：最大連續電流、啟動峰值、湧入電流持續時間、重複脈衝、過載電流與短路電流都要分開紀錄。接著把這些電流放進最高溫度與最低/最高輸入電壓條件下檢查，才能判斷保護元件在正常與異常狀態中的真實位置。
保持電流與跳脫電流的關係
在 PPTC 選型中，保持電流 IH 是元件在指定條件下可連續承載而不跳脫的最大電流；跳脫電流 IT 則是元件預期進入高電阻狀態、開始限制故障電流的水準。IH 與 IT 不是精準的數位開關，中間存在轉換區，實際動作會受到溫度、持續時間、PCB 銅箔、氣流與元件公差影響。
好的設計要同時確認兩端：最大連續電流在降額後的 IH 以下，避免正常操作誤跳脫；預期故障電流則要足以越過 IT，並在可接受時間內讓元件動作。只滿足其中一端，都可能造成量產風險。
例如低電壓馬達或感測模組，正常電流與啟動電流差距可能很大；若 IH 留太少餘裕，啟動瞬間就會不穩。相反地，若只追求不跳脫而選太大，短路時元件溫升與下游元件損傷可能已經先發生。因此 IH、IT 與時間-電流曲線必須一起看。

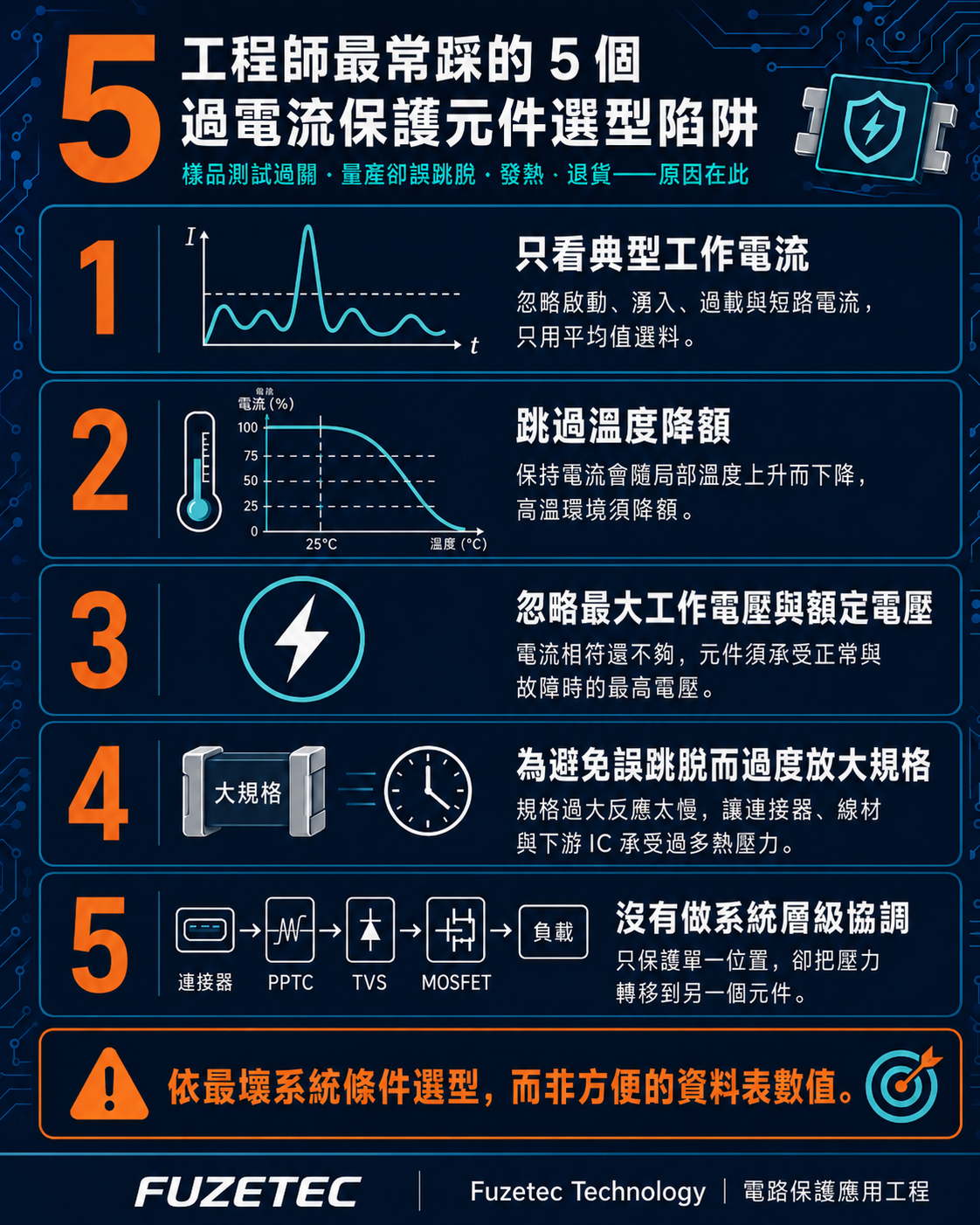

最容易被忽略的 5 個選型陷阱
這五個陷阱的共同點，是把保護元件當成單一零件規格，而不是系統保護策略。工程師若只看資料表首頁或替代料表格，很容易漏掉熱、電壓、故障能量與周邊元件限制。陷阱一：只看典型工作電流
許多電路的電流不是固定值。馬達啟動、容性輸入充電、DC-DC 轉換器啟動、電池滿電或低電壓狀態，都可能產生高於穩態電流的暫態。若只用典型工作電流選料，正常啟動時可能誤跳脫；若為了避開誤跳脫而選太大，真正故障時又可能保護太慢。因此，電流資料最好用示波器或資料擷取設備確認，而不是只採用電源供應器面板上的平均值。平均值會隱藏短時間峰值，尤其在馬達、繼電器、電磁閥、充電器與高電容輸入設計中，短暫峰值才是決定是否誤跳脫的關鍵。
陷阱二：跳過溫度降額
忽略溫度降額，是 PPTC 選型最常見的錯誤之一。工程師應確認保護元件附近的最高局部溫度，而不是只看室溫或外部環境規格。密閉外殼、工控盤、電源供應器、LED 驅動器、電池組與車用模組，都可能讓元件長時間處在高溫條件。陷阱三：忽略最大工作電壓與額定電壓
過電流保護不只與電流有關。每一顆元件都有最大工作電壓或額定電壓限制，必須高於正常與異常條件下可能承受的最高電壓。在 AC 輸入、DC 匯流排、電池、通訊線與充電介面中，若額定電壓不足，元件可能在保護電路前先失效。陷阱四：為避免誤跳脫而過度放大規格
樣品發生誤跳脫後，直接換成更大規格的保護元件，看似能讓產品恢復運作，但這不一定是正確答案。規格過大可能延後故障時的反應，使連接器、線材、PCB 走線、MOSFET、IC 或電池承受過多熱壓力。選型目標不是讓保護元件「永遠不動作」，而是讓它在正確時間動作。陷阱五：沒有做系統層級協調
PPTC、保險絲、TVS 二極體、MOV、MOSFET、電源 IC、連接器與 PCB 走線不是彼此獨立的零件。短路、突波或反接事件發生時，保護路徑會互相影響。若沒有把上游電源能力、下游元件耐受度與過電壓保護元件一起審查，可能保護了某個位置，卻把壓力轉移到另一個位置。過電流保護元件選型檢查表
可靠的過電流保護元件選型流程，應該能被設計、採購、品保與應用工程團隊重複使用。建議在設計釋出前，至少逐項確認以下條件：- 確認最大連續工作電流，而不是只使用典型電流。
- 量測啟動電流、湧入電流、重複脈衝、過載電流與短路電流。
- 確認保護元件周圍最高局部溫度，並套用 PPTC 溫度降額曲線或保險絲降額建議。
- 確認最大工作電壓、額定電壓、可能異常電壓與可取得故障電流。
- 檢查元件初始電阻、壓降與故障後復歸電阻，避免影響低電壓系統。
- 依實際故障電流對照跳脫時間曲線，確認保護動作早於下游元件受損。
- 與 TVS、MOV、ESD 保護、MOSFET、電源 IC、線材與連接器做系統層級協調。
完成紙上審查後，仍應用最壞條件做實測，包括最高溫、最低輸入電壓、最大負載、反覆啟動、短路、堵轉或異常過載。若產品會進入車用、工控或電池供電市場，也應依實際應用標準與客戶測試條件確認保護元件動作是否穩定。
常見問題（FAQ）
Q1：PPTC 選型時，應該依保持電流還是跳脫電流來選？
應先確認最大連續工作電流在降額後的保持電流以下，再檢查故障電流是否能達到跳脫電流並符合所需跳脫時間。兩者都要滿足，才能同時避免誤跳脫與保護不足。Q2：為什麼電流低於資料表保持電流，PPTC 仍會在生產測試中跳脫？
常見原因是實際局部溫度高於 25°C 參考條件，或治具、外殼、PCB 銅箔與鄰近功率元件造成散熱條件不同。此時 PPTC 的可用保持電流會下降，導致看似安全的電流也可能觸發跳脫。Q3：可以選更大規格的過電流保護元件來避免誤跳脫嗎？
不建議直接放大規格。應先找出誤跳脫原因，例如湧入電流、溫度降額不足或熱設計不良。若確認放大後仍能在故障時間窗內保護下游元件，才適合調整規格。Q4：過電流保護元件選型時，額定電壓重要嗎？
非常重要。元件必須能承受正常與異常條件下可能出現的最高電壓。若電流規格相符但額定電壓不足，仍屬錯誤選型，可能在故障時無法安全限制或承受系統能量。Q5：PPTC 是否適合高溫環境？
可以使用，但必須依最高局部溫度做降額確認，並選擇適合溫度等級的系列。若高溫下可用保持電流不足，應改選更高規格、調整散熱設計，或評估其他保護方案。對長時間高負載產品，也要注意 PPTC 本身溫升與周邊元件散熱路徑。Q6：如何判斷保護元件是否過度放大？
可用實際故障電流對照時間-電流曲線，並比較線材、PCB、連接器與下游 IC 的熱限制。若保護元件動作時間晚於系統可承受時間，代表規格可能過大。Q7：什麼時候應該使用 PPTC，而不是傳統保險絲？
當故障移除後希望自動復歸，且系統可接受復歸後重新啟動時，PPTC 較適合。若安全邏輯要求故障後永久開路，或不希望設備自行恢復，傳統保險絲通常較合適。Q8：向應用工程師請求選型支援時，應提供哪些資料？
建議提供電路圖、最大連續電流、啟動或湧入波形、工作電壓、最高異常電壓、環境與局部溫度、可取得故障電流、負載類型、PCB 空間限制，以及是否需要自動復歸。結論
過電流保護元件選型的失誤，通常不是單一參數看錯，而是把真實應用條件簡化成幾個方便的資料表數字。典型電流、25°C 保持電流、室溫測試與單次短路驗證，都不足以代表量產後的完整風險。正確的選型應回到系統層級：確認最大連續電流、啟動與故障電流、溫度降額、額定電壓、可取得故障能量、電阻壓降、跳脫時間與前後級保護協調。當這些條件都被納入設計審查，工程師才能在「避免誤動作」與「有效保護」之間取得平衡。
對企業而言，這種審查也能降低跨部門溝通成本。研發可以明確說明選型理由，採購不會只以電流規格尋找替代料，品保也能把高溫、燒機與異常測試結果連回設計假設。
如果您的產品正面臨誤跳脫、異常發熱、認證測試失敗、客訴退貨，或不確定該選 PPTC、保險絲或複合保護方案，建議由電路保護應用工程師協助審查。提供完整電路與量測條件，能更快縮小合適料件，降低試產與量產階段的選型錯誤成本。
