电源 PPTC 选型要先确认 6 件事：工作电压、正常负载电流与保持电流 (Ihold)、故障电流与动作电流 (Itrip)、最大故障电流 (Imax)、动作时间，以及环境温度与温度降额。只看电流值，容易忽略外壳温度、启动电流、短路条件与封装散热造成的误动作或保护不足。
同样标示为某一个 hold current 的 PPTC 自恢复保险丝，为什么在实验室常温测试时正常，放进电源外壳后却可能提前动作？很多时候，问题不是工程师没有看 datasheet，而是只看了其中一列规格，没有把电源的实际工作状态放回选型条件。
如果你正在为 AC/DC adapter、DC/DC 电源模块、工业电源或辅助电源轨选择 PPTC，这篇文章会用工程师能直接讨论的方式，整理 6 个不能跳过的参数、常见错误，以及送样或询问供应商前应准备的条件。
想先对照产品分类？可以先参考富致科技的 PPTC 自恢复保险丝产品分类，再回到本文确认选型逻辑。
Key Takeaways
这个机制对电源有两个意义。
第一，PPTC 不是像一次性保险丝那样永久熔断。富致科技的 PPTC 保险丝详解 说明，PPTC 在过电流时以电阻上升限制故障电流，故障条件解除后会恢复。这让它适合用在需要重复保护、且故障可排除的过电流场景。
第二，PPTC 的保护动作和温度密切相关。电源内部常有变压器、MOSFET、整流、电感、散热片与外壳热阻等因素。若设计只以室温条件选型，量产后放进密闭机构，就可能看到不同的动作特性。
假设工程师 Kevin 在一个 24V 电源模块的输出端加入 PPTC。桌上型测试板通过满载测试，但系统整机测试时，PPTC 在长时间高负载后提早进入高阻状态。后来团队才发现，实际封闭外壳内的环境温度高于开放式测试板，而且 PPTC 旁边正好靠近发热元器件。这不是单纯「电流选太小」的问题，而是未考量温度降额、布局散热与实际安装条件。
若你已经掌握工作电压、负载电流、故障电流与环境温度，可以用 富致科技产品搜索 初步筛选系列，再用本文的检查表回头确认条件是否完整。
问题在于，电源不是只有一种电流状态。
一个电源设计至少要分开看四种状态：启动、正常稳态、过载、短路。启动时可能有输入电容充电、输出电容充电或负载启动行为；正常稳态则是设计希望 PPTC 不动作的区间；过载和短路才是需要保护元器件介入的故障区间。
如果只把正常输出电流拿去对照 Ihold，可能会漏掉三件事。
富致科技的 PPTC 选型指南 列出的选型因素包含工作电压、保持电流、动作电流、最大电压、最大电流、动作时间、温度降额、环境条件，以及安全与环保要求。这些条件在电源上必须综合考量。
在电源中，PPTC 可能出现在输入端、输出端、辅助电源、电池充电路径或下游负载支路。不同位置看到的电压条件不同，故障时的电压压力也不同。
举例来说，输出端保护可能主要面对负载短路；输入端或高压侧保护则需要更谨慎确认额定电压、系统最高电压与故障条件。此处不能用「都是电源」来概括，必须回到元器件放置位置。
选型时可以先问三个问题。
若设计牵涉较高工作电压，可进一步查看富致科技的 High Voltage Series 产品分类，再依实际 datasheet 确认适用范围。
电源选型时，建议先整理正常工作电流的范围，而不是只写一个最大值。工程师应该确认待机、典型负载、满载、短时间峰值负载，以及是否有启动或负载切换行为。
假设 Lisa 负责一个工控设备的辅助电源。她一开始只拿满载电流去比对 Ihold，样机看起来没有问题。后来测试部门加入「冷启动加下游模块同时上电」的条件，PPTC 在某些样机上提早进入高阻状态。团队重新整理电流波形后，才发现启动期间的短时间电流与稳态满载不同，应该一起拿来检查 time-to-trip 曲线。
这类问题的解法不是盲目放大 Ihold。Ihold 选太大，故障时可能延后保护动作；选太小，正常条件下又可能误动作。工程师需要同时看 Ihold、Itrip、温度、时间与故障电流。
常见错误是只把 Itrip 看成 Ihold 的另一个数字。实际上，Itrip 应该回到故障条件讨论：下游负载短路时，电源会输出多少故障电流？过载时电流会维持多久？电源本身是否有限流、打嗝模式（Hiccup Mode）或关断机制？PPTC 是否要作为主要保护，还是配合电源控制 IC、一次性保险丝、OVP 元器件或系统硬件一起工作？
富致科技的 PPTC 基础知识也提醒，Ihold 与 Itrip 中间的区域并非完全确定。元器件可能因初始电阻值、环境温度与安装条件不同，而维持低阻抗或转换成高阻态状态。
这对电源很重要。若设计的正常峰值电流长期落在 Ihold 与 Itrip 之间，量产后就可能因批次、温度、散热或机构差异而出现不一致行为。比较稳健的做法，是让正常工作条件和需要保护的故障条件保持清楚分离，并通过实测确认。
电源的短路电流可能受到输入来源、变压器、电感、控制 IC、线路阻抗与其他保护机制影响。若只用稳态输出电流推估故障条件，风险很高。
选型时应取得或测试以下信息。
如果 Imax 条件不足，即使 Ihold 和 Itrip 看起来符合，也不代表元器件适合该设计。这也是为什么工程师在询问供应商时，不应只提供正常负载电流，还要提供可能故障电流与保护目标。
对电源而言，动作时间需要同时避开两种错误。
第一，不能在正常启动或短暂负载变化时误动作。第二，不能在真正故障时动作太慢，让下游线路、连接器、PCB trace 或元器件承受过久的异常电流。
假设 Marco 的团队设计一个多路输出的电源板。某一路负载在上电时会启动电机或大电容模块，电流波形在短时间内高于稳态值。团队若只看 Itrip 数值，可能误以为该 PPTC 一定会动作；但实际要看的，是该电流幅度持续多久，以及 time-to-trip 曲线是否会在该时间内动作。这种判断需要曲线与实测，不适合只靠表格中的单点数字。
富致科技的 PPTC 选型指南提醒，PPTC 元器件对温度敏感，应检查 Thermal Derating 表。富致科技的 PPTC 基础知识也指出，Ihold、Itrip 与不确定区域会受到环境温度和安装条件影响。
封装也会影响设计选择。富致科技的 PPTC Resettable Fuse 产品分类包含 Radial Leaded PPTC、SMD PPTC、High Voltage Series、High Temperature Series、Battery Strap、Chip & Disc PPTC。对电源来说，常见考量包含 PCB 空间、插件或表面贴装工艺、散热条件、电压条件、机构高度与维修需求。
若设计空间有限，可查看 SMD PPTC。若需要插件式或较容易和电源板工艺搭配的形式，可查看 Radial Leaded PPTC。若设计面对较高环境温度，可进一步确认 High Temperature Series，再以产品 datasheet 和实测结果判断。
需要选型支持时，建议把工作电压、正常负载电流、可能故障电流、最高环境温度、封装限制和目标应用一起提供给供应商。若条件还不完整，可以先通过 富致科技联络页面 询问需要补哪些测试数据。
若你正在为电源、电源模块或工业电源选择 PPTC 自恢复保险丝，建议先整理完整工作条件，再对照 datasheet 和样机测试。当条件明确后，再从 PPTC 自恢复保险丝产品分类、产品搜索 或 联络富致科技 开始确认合适系列。
同样标示为某一个 hold current 的 PPTC 自恢复保险丝，为什么在实验室常温测试时正常，放进电源外壳后却可能提前动作？很多时候，问题不是工程师没有看 datasheet，而是只看了其中一列规格，没有把电源的实际工作状态放回选型条件。
如果你正在为 AC/DC adapter、DC/DC 电源模块、工业电源或辅助电源轨选择 PPTC，这篇文章会用工程师能直接讨论的方式，整理 6 个不能跳过的参数、常见错误，以及送样或询问供应商前应准备的条件。
想先对照产品分类？可以先参考富致科技的 PPTC 自恢复保险丝产品分类，再回到本文确认选型逻辑。
Key Takeaways
- 电源 PPTC 选型不能只看 Ihold；Ihold、Itrip、Vmax、Imax、动作时间与温度降额(Thermal derating)需要一起确认。
- PPTC 在正常状态下维持低阻抗；异常过电流造成升温时，电阻会上升以限制电流，且于故障排除并冷却后才恢复至低阻态状态，并允许电流再度通过。
- Ihold 与 Itrip 之间不是保证稳定区，实际状态会受初始电阻、环境温度、散热环境与安装条件影响。
- 电源需要分开看启动电流、稳态负载、过载与短路，不能用单一正常工作电流代表所有条件。
- 最终料号仍需依 datasheet、温度降额曲线、time-to-trip 曲线与样机测试确认。

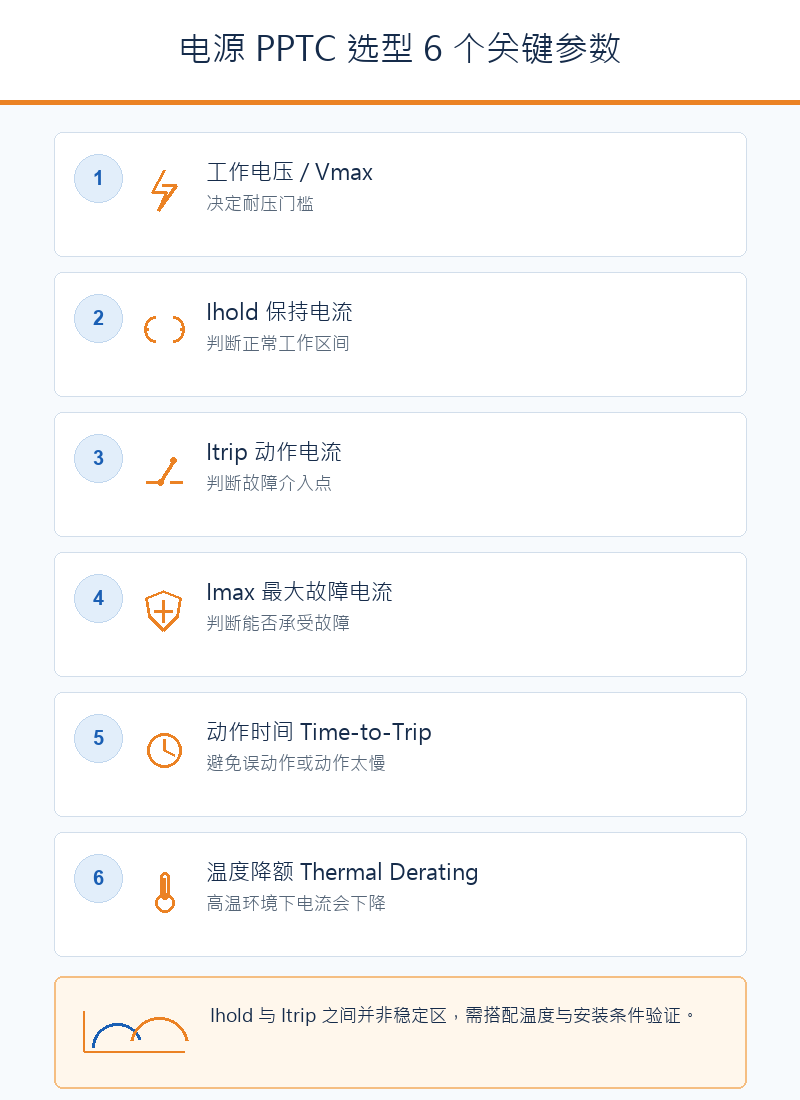

直接答案：电源 PPTC 选型先看 6 个参数
电源 PPTC 选型建议先用以下 6 个参数建立初选条件，再回到 datasheet 曲线与样机测试确认。- 工作电压与可能最高电压。
- 正常负载电流与保持电流 (Ihold / hold current)。
- 故障或过载电流与动作电流 (Itrip / trip current)。
- 最大故障电流 (Imax)。
- 动作时间 (time-to-trip) 与下游元器件耐受时间。
- 环境温度、温度降额 (Thermal derating) 与封装散热。
PPTC 自恢复保险丝在电源中扮演什么角色？
PPTC 自恢复保险丝是一种可恢复的过电流保护元器件。依据富致科技的 PPTC 基础知识，PPTC 材料中有导电颗粒分散于聚合物结构；正常运作时形成导电路径，异常电流造成元器件升温后，材料状态改变，导电颗粒分离，电阻大幅增加。这个机制对电源有两个意义。
第一，PPTC 不是像一次性保险丝那样永久熔断。富致科技的 PPTC 保险丝详解 说明，PPTC 在过电流时以电阻上升限制故障电流，故障条件解除后会恢复。这让它适合用在需要重复保护、且故障可排除的过电流场景。
第二，PPTC 的保护动作和温度密切相关。电源内部常有变压器、MOSFET、整流、电感、散热片与外壳热阻等因素。若设计只以室温条件选型，量产后放进密闭机构，就可能看到不同的动作特性。
假设工程师 Kevin 在一个 24V 电源模块的输出端加入 PPTC。桌上型测试板通过满载测试，但系统整机测试时，PPTC 在长时间高负载后提早进入高阻状态。后来团队才发现，实际封闭外壳内的环境温度高于开放式测试板，而且 PPTC 旁边正好靠近发热元器件。这不是单纯「电流选太小」的问题，而是未考量温度降额、布局散热与实际安装条件。
若你已经掌握工作电压、负载电流、故障电流与环境温度，可以用 富致科技产品搜索 初步筛选系列，再用本文的检查表回头确认条件是否完整。
为什么电源 PPTC 选型不能只看 Ihold？
保持电流 (Ihold) 是 PPTC 选型的起点，但不是结论。富致科技的 PPTC 基础知识说明，IH 或 Ihold 是元器件在额定温度下不动作时能承受的最大电流；IT 或 Itrip 是元器件在额定温度下动作所需的最小电流。问题在于，电源不是只有一种电流状态。
一个电源设计至少要分开看四种状态：启动、正常稳态、过载、短路。启动时可能有输入电容充电、输出电容充电或负载启动行为；正常稳态则是设计希望 PPTC 不动作的区间；过载和短路才是需要保护元器件介入的故障区间。
如果只把正常输出电流拿去对照 Ihold，可能会漏掉三件事。
- 启动电流是否会让 PPTC 误动作。
- 过载电流是否足以让 PPTC 在需要的时间内进入高阻状态。
- 短路故障电流是否超过元器件可承受条件。
富致科技的 PPTC 选型指南 列出的选型因素包含工作电压、保持电流、动作电流、最大电压、最大电流、动作时间、温度降额、环境条件，以及安全与环保要求。这些条件在电源上必须综合考量。
参数 1：工作电压与 Vmax
工作电压是第一道门槛。PPTC 的额定电压必须符合电路可能承受的最高工作条件，不能只看额定输出电压。在电源中，PPTC 可能出现在输入端、输出端、辅助电源、电池充电路径或下游负载支路。不同位置看到的电压条件不同，故障时的电压压力也不同。
举例来说，输出端保护可能主要面对负载短路；输入端或高压侧保护则需要更谨慎确认额定电压、系统最高电压与故障条件。此处不能用「都是电源」来概括，必须回到元器件放置位置。
选型时可以先问三个问题。
- PPTC 放在输入端、输出端，还是某一路支路？
- 该位置的最高可能工作电压是多少？
- 故障时 PPTC 两端可能承受的电压是否仍在 datasheet 范围内？
若设计牵涉较高工作电压，可进一步查看富致科技的 High Voltage Series 产品分类，再依实际 datasheet 确认适用范围。
参数 2：正常负载电流与保持电流 (Ihold)
Ihold 的功能是协助工程师判断元器件在指定条件下是否能维持低阻态。它不是「建议长期满载电流」，也不是唯一安全系数。电源选型时，建议先整理正常工作电流的范围，而不是只写一个最大值。工程师应该确认待机、典型负载、满载、短时间峰值负载，以及是否有启动或负载切换行为。
假设 Lisa 负责一个工控设备的辅助电源。她一开始只拿满载电流去比对 Ihold，样机看起来没有问题。后来测试部门加入「冷启动加下游模块同时上电」的条件，PPTC 在某些样机上提早进入高阻状态。团队重新整理电流波形后，才发现启动期间的短时间电流与稳态满载不同，应该一起拿来检查 time-to-trip 曲线。
这类问题的解法不是盲目放大 Ihold。Ihold 选太大，故障时可能延后保护动作；选太小，正常条件下又可能误动作。工程师需要同时看 Ihold、Itrip、温度、时间与故障电流。
参数 3：故障电流与动作电流 (Itrip)
Itrip 是让 PPTC 进入动作状态的电流条件。对电源来说，Itrip 必须和想要保护的故障型态对齐。常见错误是只把 Itrip 看成 Ihold 的另一个数字。实际上，Itrip 应该回到故障条件讨论：下游负载短路时，电源会输出多少故障电流？过载时电流会维持多久？电源本身是否有限流、打嗝模式（Hiccup Mode）或关断机制？PPTC 是否要作为主要保护，还是配合电源控制 IC、一次性保险丝、OVP 元器件或系统硬件一起工作？
富致科技的 PPTC 基础知识也提醒，Ihold 与 Itrip 中间的区域并非完全确定。元器件可能因初始电阻值、环境温度与安装条件不同，而维持低阻抗或转换成高阻态状态。
这对电源很重要。若设计的正常峰值电流长期落在 Ihold 与 Itrip 之间，量产后就可能因批次、温度、散热或机构差异而出现不一致行为。比较稳健的做法，是让正常工作条件和需要保护的故障条件保持清楚分离，并通过实测确认。
参数 4：最大故障电流 (Imax)
最大故障电流 (Imax) 是许多电源设计容易漏看的条件。Ihold 和 Itrip 回答的是「何时不动作」与「何时开始动作」，但 Imax 回答的是「元器件能否承受该故障条件」。电源的短路电流可能受到输入来源、变压器、电感、控制 IC、线路阻抗与其他保护机制影响。若只用稳态输出电流推估故障条件，风险很高。
选型时应取得或测试以下信息。
- 下游短路时的可能故障电流。
- 电源进入限流或保护模式前的电流波形。
- 故障持续时间。
- PPTC 放置位置和电源能量来源。
- 与其他保护元器件的协调方式。
如果 Imax 条件不足，即使 Ihold 和 Itrip 看起来符合，也不代表元器件适合该设计。这也是为什么工程师在询问供应商时，不应只提供正常负载电流，还要提供可能故障电流与保护目标。
参数 5：动作时间 (Time-to-Trip)
动作时间是电源 PPTC 选型中最容易被简化的项目之一。富致科技的 PPTC 选型指南将动作时间列为选型因素，因为元器件从低阻抗转为高阻态需要时间，且时间会受到电流大小与热条件影响。对电源而言，动作时间需要同时避开两种错误。
第一，不能在正常启动或短暂负载变化时误动作。第二，不能在真正故障时动作太慢，让下游线路、连接器、PCB trace 或元器件承受过久的异常电流。
假设 Marco 的团队设计一个多路输出的电源板。某一路负载在上电时会启动电机或大电容模块，电流波形在短时间内高于稳态值。团队若只看 Itrip 数值，可能误以为该 PPTC 一定会动作；但实际要看的，是该电流幅度持续多久，以及 time-to-trip 曲线是否会在该时间内动作。这种判断需要曲线与实测，不适合只靠表格中的单点数字。
参数 6：温度降额、封装与实际散热
温度降额 (thermal derating) 是 PPTC 选型的核心条件。环境温度会影响 PPTC 可用的保持电流，因此电源应以实际机内温度和安装条件检查，而不是只用室温数据。富致科技的 PPTC 选型指南提醒，PPTC 元器件对温度敏感，应检查 Thermal Derating 表。富致科技的 PPTC 基础知识也指出，Ihold、Itrip 与不确定区域会受到环境温度和安装条件影响。
封装也会影响设计选择。富致科技的 PPTC Resettable Fuse 产品分类包含 Radial Leaded PPTC、SMD PPTC、High Voltage Series、High Temperature Series、Battery Strap、Chip & Disc PPTC。对电源来说，常见考量包含 PCB 空间、插件或表面贴装工艺、散热条件、电压条件、机构高度与维修需求。
若设计空间有限，可查看 SMD PPTC。若需要插件式或较容易和电源板工艺搭配的形式，可查看 Radial Leaded PPTC。若设计面对较高环境温度，可进一步确认 High Temperature Series，再以产品 datasheet 和实测结果判断。
需要选型支持时，建议把工作电压、正常负载电流、可能故障电流、最高环境温度、封装限制和目标应用一起提供给供应商。若条件还不完整，可以先通过 富致科技联络页面 询问需要补哪些测试数据。
电源 PPTC 选型流程
以下流程适合用在设计审查、BOM 初选或和供应商讨论前。- 确认 PPTC 放置位置：输入端、输出端、支路电源、充电路径或负载端。
- 收集工作电压与最高可能电压。
- 整理正常负载电流、启动电流、短时间峰值、过载与短路电流。
- 以 Vmax、Imax、Ihold、Itrip 做第一轮筛选。
- 检查 time-to-trip 曲线，确认正常启动不误动作，故障时能达到保护目标。
- 检查温度降额曲线，用实际机内温度确认可用保持电流。
- 评估封装、阻值、压降、发热、PCB 空间与工艺限制。
- 在样机上做正常、启动、过载、短路与高温条件测试。
- 记录测试条件，避免量产时只留下单一料号而缺少选型依据。
询问供应商前应准备的数据
| 条件 | 为什么重要 | 建议提供内容 |
| PPTC 放置位置 | 不同位置的电压和故障电流不同 | 输入端、输出端、辅助电源或负载支路 |
| 工作电压 | 决定 Vmax 筛选门槛 | 额定电压、最高可能电压、故障时电压 |
| 正常电流 | 判断 Ihold 与压降 | 待机、典型负载、满载、短时间峰值 |
| 故障电流 | 判断 Itrip 和 Imax | 过载、短路、电源限流前后的电流条件 |
| 时间要求 | 判断 time-to-trip 是否合适 | 启动时间、故障容许时间、下游元器件耐受条件 |
| 热条件 | 判断温度降额与误误动作风险 | 最高环境温度、外壳条件、邻近热源 |
| 封装限制 | 影响工艺、散热与空间 | SMD、Radial、尺寸高度、PCB 面积 |
常见错误：看似选对，实际却容易出问题
错误 1：用正常工作电流直接等于 Ihold
Ihold 是在特定条件下不动作的最大电流定义，不应被当成唯一长期工作设计点。电源还要看温度、启动电流、压降与样机测试。错误 2：忽略 Ihold 和 Itrip 中间区域
富致科技的 PPTC 基础知识指出，Ihold 与 Itrip 中间区域的元器件状态可能不完全确定。若正常工作区长期落在这个区间，量产一致性和高温条件都需要额外验证。错误 3：只看室温，不看机内温度
电源常放在外壳内，周边也有发热元器件。若不看温度降额，常温测试通过不代表整机高温测试会通过。错误 4：没有确认 Imax
Imax 不足时，元器件可能无法承受实际故障条件。这是电源短路测试和保护协调中必须确认的项目。错误 5：忽略 PPTC 电阻带来的压降与发热
PPTC 在正常状态下仍有阻值。对低压、大电流或效率敏感的电源路径，压降、功耗与温升都需要纳入验证。FAQ：工程师常问的电源 PPTC 选型问题
电源 PPTC 可以取代传统保险丝吗？
要看保护目标。PPTC 自恢复保险丝适用于需要重复保护、且故障排除后希望恢复导通的过电流场景。若设计需要一次性永久开路、特定安全断开行为或特定安规架构，不能直接用 PPTC 取代，必须重新确认电路、标准、datasheet 与测试要求。Ihold 要选等于正常工作电流吗？
不建议只用等于关系判断。Ihold 是保持电流定义，实际选型还要看最高环境温度、温度降额、启动电流、Itrip、Imax、time-to-trip、压降与发热。电源应用尤其需要把机内温度纳入设计条件。为什么高温下比较容易误动作？
PPTC 的动作和温度相关。当环境温度较高，元器件可用保持电流会受温度降额影响。若设计只用室温条件选型，放进电源外壳后，周边热源可能让元器件更接近动作状态。PPTC 动作后会完全断路吗？
不应简化成完全断路。依据富致科技 PPTC 技术文章，PPTC 在过电流造成升温时，电阻会大幅上升以限制电流；故障排除并冷却后，才会恢复至低阻态状态。设计时应确认动作状态下的系统行为是否符合保护需求。电源模块输入端和输出端的 PPTC 选型有何不同？
主要差异在电压、故障电流来源、能量大小、保护协调与系统恢复方式。输入端可能面对来源端能量与较高电压条件；输出端则常与负载短路、支路保护或下游模块相关。两者不能共用同一套假设，应分别整理电压、电流、温度与故障条件。结论：先定义故障条件，再选 PPTC
电源 PPTC 选型的重点，不是找到一颗 Ihold 大于负载电流的元器件，而是确认它在你的电源架构中会如何反应。工作电压、Ihold、Itrip、Imax、动作时间、温度降额与封装条件，必须放在同一张设计检查表中判断。若你正在为电源、电源模块或工业电源选择 PPTC 自恢复保险丝，建议先整理完整工作条件，再对照 datasheet 和样机测试。当条件明确后，再从 PPTC 自恢复保险丝产品分类、产品搜索 或 联络富致科技 开始确认合适系列。
Sources
- 富致科技，PPTC 保险丝详解：可自动恢复之过电流保护指南
- 富致科技，PPTC 基础知识
- 富致科技，选择 PPTC 可复式保险丝的全面指南
- 富致科技，PPTC Resettable Fuse 产品分类
