车用MOSFET选型指南：AEC-Q101测试与40V-100V规格

MOSFET

2026-09-11

页面目录

从 12V、24V、48V、电机控制、BMS、照明与车载电源设计出发，说明如何用 AEC-Q101 证据与规格表筛选车用 MOSFET。
Fuzetec 车用电子可靠性工程师 | 车用电路保护专家 | zh-CN | Published 2026-05-18 | Updated 2026-08-04

车用 MOSFET 选型要先看任务剖面

在车上，MOSFET 不能只因为标称电压与电流看起来够大就被选入设计。器件必须承受电池瞬态、冷启动恢复、load dump 保护策略、线束短路、电机堵转电流、反复热浸与长期服役。40V、60V、80V 或 100V MOSFET 都可能正确，但必须先把最高母线电压、瞬态钳位、工作周期、环境温度、PCB 铜箔与栅极驱动电压一起检查。
12V 车身控制负载若有稳定的瞬态保护网络，40V 等级可能足够；24V 商用车或 48V 轻混转换器，常会往 80V 或 100V 裕量评估，再检查 RDS(on)、栅极电荷、SOA、雪崩额定与封装热阻。本篇聚焦车用 MOSFET 与 AEC-Q101 证据；一般参数计算可连到 MOSFET 选型指南。

AEC-Q101 真正涵盖什么

AEC-Q101 是 Automotive Electronics Council 针对离散半导体的车规可靠性认证框架，适用于 MOSFET、二极管、晶体管等器件。它不是 IC 认证标准；IC 通常看 AEC-Q100，被动元件则常看 AEC-Q200。这个差异很重要，因为 MOSFET 失效通常同时牵涉硅片、栅氧、封装、键合线、湿气与热疲劳。
因此，AEC-Q101 证据应被视为器件资格的起点，而不是替代系统验证。供应商可以提出某一产品族通过应力测试的证据，但设计团队仍需在实际 ECU 或模块中验证 SOA、热路径、栅极驱动裕量、EMI 行为与最严苛负载瞬态。

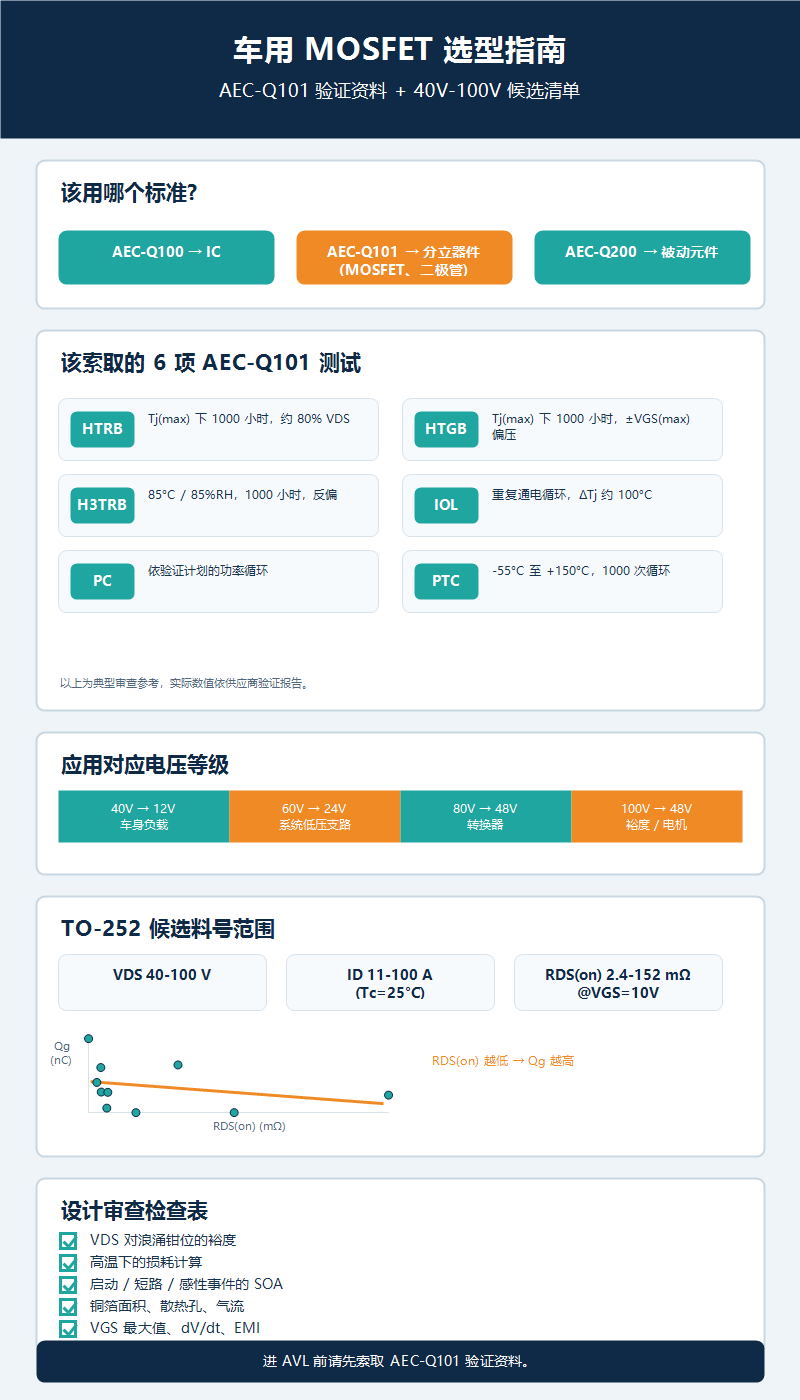

工程师应要求的 AEC-Q101 关键测试

审核车用功率 MOSFET 时，不要只接受一句 automotive grade。真正有用的资料应说明已认证的产品族、封装、芯片技术、版本、样本数、应力时间、失效数量与应力后电性判据。下列条件为典型审核重点；最终数值仍需依供应商 qualification report 为准。

Q101 测试	确认重点	应要求的通过证据
HTRB	典型条件：Tj(max)、约 80% 额定 VDS，持续 1000 h。	应力后漏电、VDS 裕量与参数漂移仍在规格内。
HTGB	典型条件：Tj(max)、施加正向或负向 VGS(max)，持续 1000 h。	栅氧完整性维持；VGS(th)、漏电与 RDS(on) 不超规。
H3TRB	典型条件：85°C / 85%RH、反向偏压，持续 1000 h。	不得出现湿气造成的漏电路径、腐蚀漂移或灾难性失效。
IOL	典型条件：反复通电循环，ΔTj 约 100°C，循环数达数万次。	封装、键合线、芯片贴装与硅片能承受反复自发热。
PC	典型条件：依 qualification plan 定义 ΔTj 与循环数的功率循环。	热疲劳不得造成开路、短路或参数超限。
PTC	典型条件：-55°C 至 +150°C 温度循环，1000 cycles。	封装完整性、端子可焊性与电性参数维持可接受。

Fuzetec 40V-100V 车用设计 Si MOSFET 候选表

Fuzetec MOSFET 型录列出多个 40V、60V、80V 与 100V 的 TO-252 选项。下表不是最终 AVL 决定，也不是 AEC-Q101 认证声明，而是提供 FAE 或设计工程师用来对照最新版 datasheet、qualification file 与客户批准流程的电性候选起点。

Fuzetec 料号	VDS (V)	ID (A), Tc=25°C	RDS(on) @VGS=10V (mΩ, max)	Qg (nC, typ)	封装	型式	车用等级说明
FD0230040SN0260SZZ	40	23	26	5.5	TO-252	N	电性候选；进 AVL 前需索取 AEC-Q101 qualification file
FD0420040SN0115SZZ	40	42	11.5	10.7	TO-252	N	电性候选；进 AVL 前需索取 AEC-Q101 qualification file
FD1000040SN0024SZZ	40	100	2.4	90	TO-252	N	电性候选；进 AVL 前需索取 AEC-Q101 qualification file
FD0170060SN0750SZZ	60	17	75	5.5	TO-252	N	电性候选；进 AVL 前需索取 AEC-Q101 qualification file
FD0470060SN0120SZZ	60	47	12	28.7	TO-252	N	电性候选；进 AVL 前需索取 AEC-Q101 qualification file
FD0750060SN0085SZZ	60	75	8.5	57	TO-252	N	电性候选；进 AVL 前需索取 AEC-Q101 qualification file
FD0480080SN0065SZZ	80	48	6.5	40	TO-252	N	电性候选；进 AVL 前需索取 AEC-Q101 qualification file
FD0600080SN0087SZZ	80	60	8.7	29	TO-252	N	电性候选；进 AVL 前需索取 AEC-Q101 qualification file
FD0110100SN1520SZZ	100	11	152	25.5	TO-252	N	电性候选；进 AVL 前需索取 AEC-Q101 qualification file
FD0220100SN0470SZZ	100	22	47	60	TO-252	N	电性候选；进 AVL 前需索取 AEC-Q101 qualification file

资料来源：Fuzetec 2025 MOSFET Product Catalog。公开型录为图片式 PDF，表列值已人工对照；量产前仍请以最新版 datasheet 与 qualification records 复核。参考 Si MOSFET 产品线。

如何平衡 VDS、RDS(on)、Qg 与热裕量

先看 VDS 与瞬态裕量。MOSFET 在感性负载、负载切换与钳位动作期间，都必须低于击穿电压。接着用 I 平方乘以 RDS(on) 估算导通损耗，而且要用高温下的 RDS(on)，不能只看室温 typical。超低 RDS(on) 器件也可能因栅极电荷较大，让驱动器需求或高频开关损耗上升。
Qg 对同步整流、48V DC-DC 与电机 PWM 特别重要。较低 Qg 可降低驱动损耗与开关时间，但仍需和 RDS(on)、封装电阻、EMI 与体二极管反向恢复行为一起权衡。高电流负载应先以实际铜箔面积与环境温度估算热，再用测量或仿真确认。

从车规可靠性角度看封装选型

本篇只在车规可靠性相关处谈封装。完整封装分类应交给 MOSFET 封装类型与选择指南；在车规文中，真正要回答的是封装是否具备足够热路径、板级可检查性、吸湿敏感度裕量与功率循环耐受力。

封装	适用位置	车规可靠性确认
TO-252 / DPAK	40V-100V 车用电源轨与中等板面积	要看铜箔面积、导热孔与功率循环证据，不能只看电流额定。
TO-263 / D2PAK	电机、泵或配电负载附近的较高电流或高温区	检查结到外壳热路径、散热面积与装配高度限制。
SOP8 / TSOP6	低至中电流车身电子、负载开关与小型模块	适合省空间；用于电机负载前需确认脉冲电流与温度降额。
DFN / PRPAK	高密度 ECU 布局与低寄生电感开关	审查 MSL、板级检查、wettable flank 需求与功率循环裕量。

48V、BMS、电机控制与照明应用注意事项

48V 轻混或 e-motor 辅助系统中，MOSFET 通常比一般车身负载承受更高母线能量与更快开关。候选器件应优先确认耐压裕量、SOA 文件、高温 RDS(on) 与能把热导入 PCB 或散热件的封装。BMS 低压支路则要让 MOSFET 与保险丝、TVS、传感 IC、线束故障策略协同。
电机控制会带来堵转电流、感性反冲与重复雪崩问题。LED 照明与车载信息娱乐则更在意尺寸、温度降额与 EMI。所有应用都可用三个问题整理设计审核：故障电流多少、持续多久、哪个器件被允许先升温。

量产前设计审核清单

量产前请确认完整订购料号与 AEC-Q101 证据；用受保护电源轨检查 VDS 裕量；以高温条件计算导通与开关损耗；检查启动、短路与感性事件的 SOA；审核 PCB 铜箔、导热孔与气流；确认栅极驱动电压、VGS 最大值、dV/dt 抗扰与 EMI；并记录器件 qualification 与系统 validation 的关系。
