ODM 保护器件 Design-in 不能只看 datasheet；本文整理量产前 8 项必查条件，涵盖电压、电流、Ihold、Itrip、热降额与替代料验证。
一个常见场景是：ODM 硬件工程师在 EVT 阶段为一款外接式 IoT 设备选择 PPTC 自恢复保险丝。常温启动和短路测试看起来都正常；到了 DVT，高温箱叠加封闭机壳后，设备在长时间满载时偶发掉电。问题并不是这颗料号的额定值“不够漂亮”，而是当初没有把热降额、邻近热源、铜箔散热、机壳温度和真实负载曲线一起纳入 Design-in 评估。这类问题对 ODM/OEM、品牌客户、硬件研发、质量和采购团队都不陌生。大家都知道保护器件要看 datasheet，真正困难的是把 datasheet 参数转换成可评审、可测试、可量产导入的工程条件。本文用保护器件选型流程，整理量产前需要确认的 8 项内容，帮助团队在讨论 PPTC datasheet、PPTC 选型、保护器件选型与量产可靠性时，有一份更完整的检查表。
Key Takeaways
- ODM 保护器件 Design-in 的重点不是找一颗只满足名义额定值的料，而是把电压、电流、故障、热、封装、layout 与验证条件定义到可以支撑量产。
- PPTC 自恢复保险丝在正常状态下提供低阻抗导电路径；异常电流导致自发热后，器件电阻上升，从而限制电流。
- Ihold 与 Itrip 必须结合环境温度、安装条件、初始阻值、热降额和实际电流波形一起评估。
- 量产前应把 datasheet 选型转换成 EVT、DVT、PVT 可测试条件，避免在客户认证、替代料评审或量产导入阶段才暴露边界问题。
- 富致科技 PPTC Resettable Fuse 产品分类可支持过电流保护选型讨论；如果设计同时涉及 surge、ESD 或瞬态电压，还应单独评估 Overvoltage Protection 类器件。
为什么 ODM 保护器件 Design-in 不能只看 datasheet？
Datasheet 可以说明器件的规格范围、测试条件与典型曲线，但不会替你的产品定义故障模式。ODM 电子产品的实际条件通常包含电源架构、负载波形、机构散热、PCB layout、品牌客户测试要求、量产工艺以及现场使用场景。换句话说，保护器件选型不是“表格比大小”。它更像一个跨团队确认流程：硬件工程师定义电路条件，结构团队提供热环境与空间限制，质量团队确认测试和合规要求，采购确认料源与替代料风险，品牌客户确认产品使用条件。
Datasheet 不会替你定义故障模式
同样是“保护器件”，要处理的风险可能完全不同。过电流保护处理的是异常电流，例如短路、过载、接错线或负载故障；过电压保护处理的是异常电压，例如 ESD、surge、感性负载切换或电源瞬态。PPTC 自恢复保险丝主要用于可恢复的过电流保护场景。如果外接端口同时面对 ESD 或瞬态电压，不能直接假设 PPTC 可以替代 MOV 压敏电阻、TVS Diodes 或 Hybrid Protection (PPTC+MOV) 类设计。
IEC 61000-4-2:2008 与静电放电抗扰度测试相关；IEC 61000-4-4:2012 与电快速瞬变脉冲群抗扰度测试相关。这些测试场景提醒我们：现场风险有时不是长时间过电流，而是瞬态电压事件。
同一颗器件在不同热条件下可能表现不同
富致科技 PPTC 基础知识说明，PPTC 材料中的导电颗粒分布在聚合物结构中；正常运行时形成导电路径，故障电流使材料升温后，电阻会大幅增加并限制电流。Ihold 与 Itrip 之间的区域也会受到初始阻值、环境温度与安装条件影响。这代表 ODM 在 Design-in 阶段不能只问“Ihold 够不够”。还要问：这颗器件在封闭机壳内看到的环境温度是多少？旁边是否有 MOSFET、充电 IC、电源电感或电池热源？PCB 铜箔是否有足够散热？量产后的焊接、涂覆、灌胶或机构包覆是否改变热条件？
量产风险常出现在边界条件
EVT 阶段的样机数量少，测试条件也相对集中。进入量产后，器件公差、环境温度、负载差异、用户行为与供应链替代料都会让边界条件更明显。假设品牌客户在 PVT 前要求 second source。采购找到一颗外观和额定值接近的替代料，如果硬件团队只比对封装、额定电压与保持电流，就可能漏掉初始阻值、动作曲线、热降额、认证资料与实测结果差异。可使用富致科技 Cross Reference作为讨论起点，但任何替代料仍需重新确认电气、热、封装与测试条件。
量产前确认 1：实际工作电压与最大可能电压
第一个问题不是“这颗保护器件最大额定值是多少”，而是“你的产品在正常与异常状态下，这个节点会看到什么电压”。ODM/OEM 团队至少要整理：正常工作电压、可能最高输入电压、电源启动或关断瞬间、用户插拔、反接、热插拔、外部适配器差异，以及品牌客户测试条件。如果保护器件放在外接端口，还要考虑现场线缆、接地、长线耦合与外部干扰。
对 PPTC 选型来说，工作电压是基础条件。富致科技 PPTC 选型指南把工作电压列为选择 PPTC 自恢复保险丝的考量因素之一。但如果风险来源是 surge、ESD 或 transient voltage，仅使用 PPTC 并不足够，应回到 Overvoltage Protection 产品分类评估 MOV 压敏电阻、TVS Diodes 或 Hybrid Protection (PPTC+MOV) 是否需要纳入保护架构。
量产前确认 2：正常负载电流、启动电流与电流波形
第二个问题是正常电流。这里的“正常”不能只看平均值。很多电子产品在稳态时电流不高，但在启动瞬间、电机启动、电容充电、无线模块发射、背光开启或电池充放电切换时，会出现不同的电流波形。如果 ODM 只用平均电流和 datasheet 的 Ihold 对比，可能低估误跳脱风险。
保持电流 Ihold 是 PPTC 器件在特定条件下不跳脱时可承受的最大电流。跳脱电流 Itrip 是触发器件进入高阻态所需的电流。这两个参数必须结合环境温度、热降额与实际波形来看。
例如某品牌客户的手持设备在实验室充电时电流曲线稳定，但用户在高温环境中同时开启无线传输与背光。此时稳态电流、周期性峰值和机壳温度同时上升，PPTC 可用余量会和常温桌面测试不同。这就是为什么 Design-in 讨论要包含电流波形，而不是只提供一个“最大工作电流”。
量产前确认 3：故障电流、短路电流与故障可排除性
PPTC 自恢复保险丝适用于需要重复保护且故障可排除的过电流场景。这个前提很重要。在 ODM 产品中，常见故障包含外接端口短路、接线错误、下游模块异常、负载过重、线束磨损或用户操作造成的暂态异常。如果故障移除后产品需要恢复运行，PPTC 的自恢复特性可能是设计考虑之一。
但如果故障属于不可恢复、需要强制断开，或涉及特定安全保护策略，就不能只因为“可恢复”看起来方便而直接选用。此时要回到产品安全要求、系统架构、安规条件与客户测试计划。
故障电流也不是单一答案。需要确认最大短路电流、故障持续时间、上游电源限制、电池或适配器能力，以及故障时后端线路能承受多久。

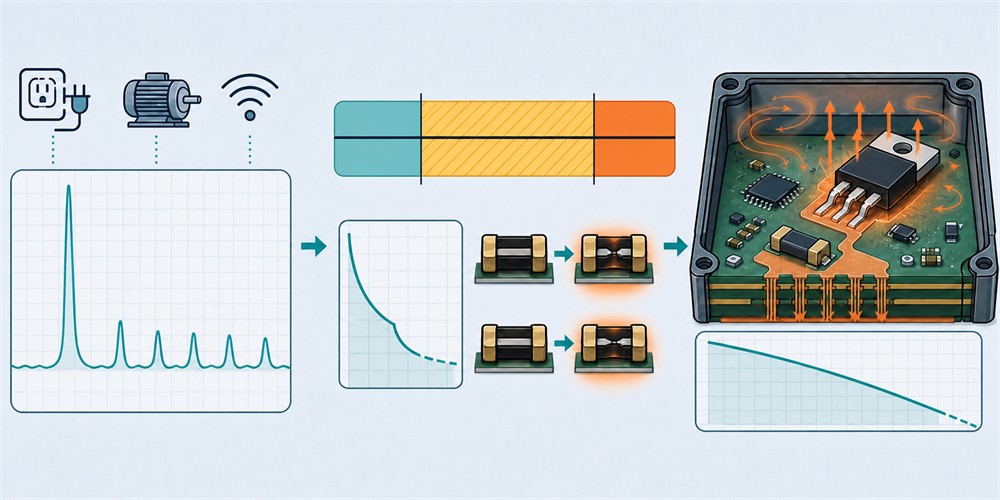

量产前确认 4：Ihold、Itrip 与不确定区间
Ihold 和 Itrip 是 PPTC datasheet 中最容易被拿来快速比对的参数，也是最容易被过度简化的参数。根据富致科技 PPTC 基础知识，Ihold 是器件在额定温度下不跳脱时能承受的最大电流；Itrip 是器件在额定温度下跳脱所需的最小电流。Ihold 与 Itrip 之间的电流范围并非完全确定，会受到初始阻值、环境温度与安装条件影响。
因此，ODM 团队在 Design-in 时不应把 Ihold/Itrip 当成绝对开关线。更好的问题是：
- 产品正常工作的最高电流是否低于选型后、热降额后的有效保持能力？
- 启动或脉冲电流是否会落在 Ihold 与 Itrip 之间的不确定区间？
- 故障电流是否足以让器件在可接受时间内进入保护状态？
- 实际 PCB、结构件与环境温度是否改变了这些边界？
量产前确认 5：Time-to-Trip 是否符合被保护电路需求
Time-to-Trip 指 PPTC 器件在过电流条件下，从低阻态转为高阻态以限制电流所需的时间。这个时间不是抽象参数，而是要对照被保护电路的耐受条件。如果后端是连接器、线束、电池端子、电源 IC、MOSFET、传感器或通信模块，工程师要确认保护动作前的故障电流是否会造成不可接受的热、电气或功能风险。不同故障电流下的 Time-to-Trip 可能不同，因此要看曲线，不要只看单一栏位。
某 ODM 团队在开发外接模块供电板时，初版只确认了稳态电流和短路后会进入保护。DVT 时品牌客户增加接错线测试，团队才发现短时间内下游连接器温升比预期更高。复盘结论不是“PPTC 没用”，而是 Time-to-Trip 没有和下游可承受时间一起纳入测试计划。
量产前确认 6：热降额、环境温度与机构散热
热降额是 PPTC 选型中不能跳过的项目。环境温度会影响器件可承受的保持电流；温度越接近边界，越不能只看常温 datasheet 条件。ODM 需要提供的不是“产品大概会发热”，而是更具体的条件：机壳内部最高环境温度、器件附近热源、PCB 层数与铜箔面积、风流或封闭空间、是否灌胶或覆膜、产品工作周期，以及品牌客户的高温测试条件。
如果产品工作在较高环境温度，设计讨论可延伸到富致科技 High Temperature Series。不过，是否适合仍需依据具体产品 datasheet、热降额曲线、layout 与实际测试结果确认。
量产前确认 7：封装、PCB layout 与工艺限制
封装不是采购最后确认的细节，而是保护器件行为的一部分。SMD、radial leaded、battery strap、chip/disc 等封装，对应不同的 PCB 空间、工艺、散热、安装方式与应用场景。富致科技 PPTC Resettable Fuse 产品分类包含 Radial Leaded PPTC、SMD PPTC、High Voltage Series、High Temperature Series、Battery Strap、Chip & Disc PPTC。这些分类可以作为 Design-in 讨论的起点，但不能替代具体料号规格确认。
如果产品是高密度 PCB，可评估 SMD PPTC 是否符合空间与工艺需求。如果是电池包或焊接到连接片的应用，则可能需要看 Battery Strap 类型。如果是 through-hole 或插件式设计，可从 Radial Leaded PPTC 开始比对。
Layout 也要一起确认。保护器件靠近热源、铜箔面积不足、走线过细、焊盘设计不合适，或量产工艺改变热条件，都可能影响实际保护行为。
量产前确认 8：合规、替代料与供应商协作
最后一项是量产前常被低估的文件与协作问题。保护器件选型不只服务硬件功能，也会影响认证资料、客户承认书、环保文件、替代料管理与量产供应。富致科技公司信息提到 UL、C-UL(CSA)、TUV 认证以及 ISO 9001-2000 质量管理体系。使用这些认证说法时，应区分公司层级信息、产品系列信息与具体料号文件；特定产品是否符合认证或环保要求，仍需回到产品页、datasheet、catalog 或供应商文件确认。
ODM/OEM 在量产前应同步以下资料：
- 品牌客户需要哪些安全、环保或可靠性文件。
- 是否允许 second source 或替代料。
- 替代料需要重新通过哪些电气、热、机构或认证测试。
- 采购与工程是否使用同一份规格判断表。
- 量产变更是否需要客户重新承认。

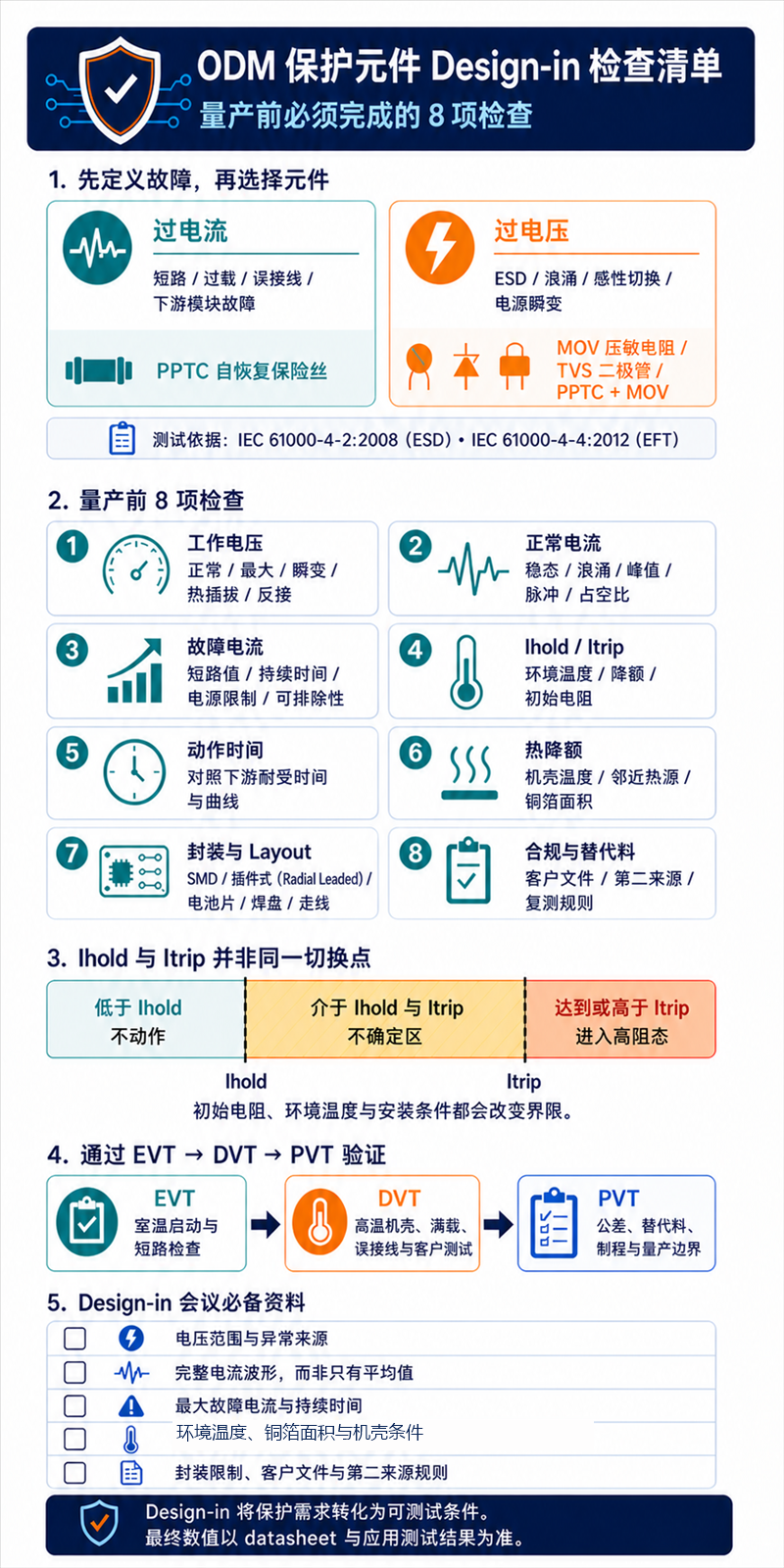

ODM/OEM Design-in 检查表
下面这张表可作为 ODM 保护器件 Design-in 会议的基础资料清单。它不是替代 datasheet 的选型表，而是帮助硬件、质量、采购与供应商先使用同一种工程语言。| 检查项目 | 需要提供的信息 | 为什么重要 |
| 工作电压 | 正常、最大、异常及瞬态电压来源 | 避免只按标称电压选型 |
| 正常电流 | 稳态、启动、峰值、脉冲及工作周期电流 | 判断 Ihold 与误动作风险 |
| 故障电流 | 短路、过载、接错线及下游故障电流 | 确定保护策略与最大故障条件 |
| Ihold / Itrip | 保持电流、跳脱电流及不确定区间 | 避免把参数当成绝对开关阈值 |
| Time-to-Trip | 故障电流下的动作时间及后端耐受能力 | 确认保护时序符合电路需求 |
| 热条件 | 环境温度、机壳、铜箔、邻近热源 | 评估热降额与量产边界条件 |
| 封装与 layout | PCB 空间、高度、焊盘、工艺、散热路径 | 避免 PVT 或量产阶段才发现导入问题 |
| 合规与替代料 | 安规、环保、客户文件及 second source 规则 | 避免后段认证或供应链缺口 |
| 测试计划 | EVT、DVT、PVT 条件及判定标准 | 把 datasheet 选型转换成可验证结果 |
整理完检查表后，可使用富致科技产品搜索依产品类型与类别开始查找方向。如果条件仍不确定，建议通过联系我们提供应用条件，再讨论合适的选型路径。
富致科技如何支持保护器件 Design-in 讨论？
富致科技的角色不应被理解成“替每个产品保证某一颗料一定通过测试”。更务实的价值，是用保护器件与材料技术经验，协助客户把选型问题问清楚。依据富致科技官方产品分类，富致科技提供 PPTC Resettable Fuse、Overvoltage Protection与 Power MOSFET 等产品分类。对本文主题来说，PPTC Resettable Fuse 对应可恢复过电流保护选型；Overvoltage Protection 则可在设计同时涉及 MOV 压敏电阻、TVS Diodes、Hybrid Protection (PPTC+MOV)、surge 或 ESD protection 时纳入讨论。
如果你的设计是单纯过电流风险，讨论重点会落在工作电压、Ihold、Itrip、故障电流、Time-to-Trip、热降额与封装。如果外接端口或电源入口同时面对瞬态电压，则要另外定义过电压保护需求，避免用 PPTC 承担不属于它的保护任务。
准备 Design-in 讨论时，建议先提供：工作电压范围、正常电流波形、可能故障电流、环境温度、PCB layout 限制、封装需求、客户测试条件、合规文件需求，以及目前候选料号或 BOM。
FAQ
PPTC datasheet 上的 Ihold 可以直接等于产品最大工作电流吗？
不建议这样简化。保持电流 Ihold 要和环境温度、热降额、安装条件、初始阻值、启动电流与实际工作周期一起看。Ihold 与 Itrip 之间的区域也会受到环境温度与安装条件影响。为什么同一颗 PPTC 在实验室可以，量产后却容易误跳脱？
常见原因包含机壳内温度较高、邻近热源增加、PCB 散热条件不同、负载波形变化、工艺或材料条件差异，以及测试条件没有覆盖量产边界。这也是 ODM 保护器件 Design-in 必须在 EVT/DVT/PVT 阶段逐步验证的原因。ODM 在什么阶段应该找供应商讨论保护器件 Design-in？
越早越好，至少应在关键电源架构、外接端口、电池路径或高风险负载定义时就开始讨论。如果等到 PVT 或客户承认前才检查，封装、layout、热条件或文件需求可能已经很难调整。PPTC 可以同时解决过电流与过电压问题吗？
PPTC 自恢复保险丝主要用于可恢复过电流保护。如果产品面对 ESD、surge 或 transient voltage，需要另外评估 Overvoltage Protection 类器件，例如 MOV 压敏电阻、TVS Diodes 或 Hybrid Protection (PPTC+MOV)。实际搭配仍需依据 datasheet、测试标准、layout 与应用条件确认。如果品牌客户要求替代料，哪些条件必须重新确认？
至少要重新确认工作电压、Ihold、Itrip、最大故障条件、Time-to-Trip、初始阻值、热降额、封装尺寸、焊接条件、安规/环保文件与样机测试结果。只比对封装与额定电流，通常不足以支持量产替代判断。ODM 保护器件 Design-in 最常漏掉的是什么？
最常漏掉的是“实际条件”。团队看了 datasheet，却没有把启动电流、故障电流、环境温度、机构散热、PCB layout、客户测试、替代料文件与量产工艺一起放进检查表。结论：Design-in 的重点是把保护需求变成可测试条件
ODM 保护器件 Design-in 的核心，不是把 datasheet 读得更快，而是把 datasheet 参数放回产品真实条件中验证。工作电压、正常电流、故障电流、Ihold/Itrip、Time-to-Trip、热降额、封装、layout、合规文件与测试计划，都会影响量产可靠性判断。PPTC 自恢复保险丝适用于需要重复保护且故障可排除的过电流场景，但它不是所有保护问题的单一答案。如果设计涉及 surge、ESD 或瞬态电压，还要另外评估 Overvoltage Protection 类器件。
下一步
下一步很务实：把本文的 8 项检查表填完，整理工作电压、正常电流、故障电流、热条件、封装与测试需求，再通过富致科技产品搜索或联系我们讨论选型方向。越早把保护需求变成可测试条件，越能降低后段重工与沟通成本。
