TVS（Transient Voltage Suppressor，瞬态电压抑制）二极管是一种半导体保护组件，可在奈秒内将电路中的电压尖峰箝制于安全范围，保护后级组件免受静电放电、感性负载切换或外接缆在线的雷击感应突波等瞬时过电压事件损害。选择合适的 TVS 二极管时，必须将反向工作电压、箝位电压、峰值脉冲功率与反应时间等多项参数，同时匹配受保护电路的正常工作电压，以及预期需要防护的瞬时事件特性。
TVS 二极管是整体电路保护策略的一部分。工程师也可根据瞬态事件的类型和应用需求，进一步了解 Fuzetec 的过电压保护解决方案。

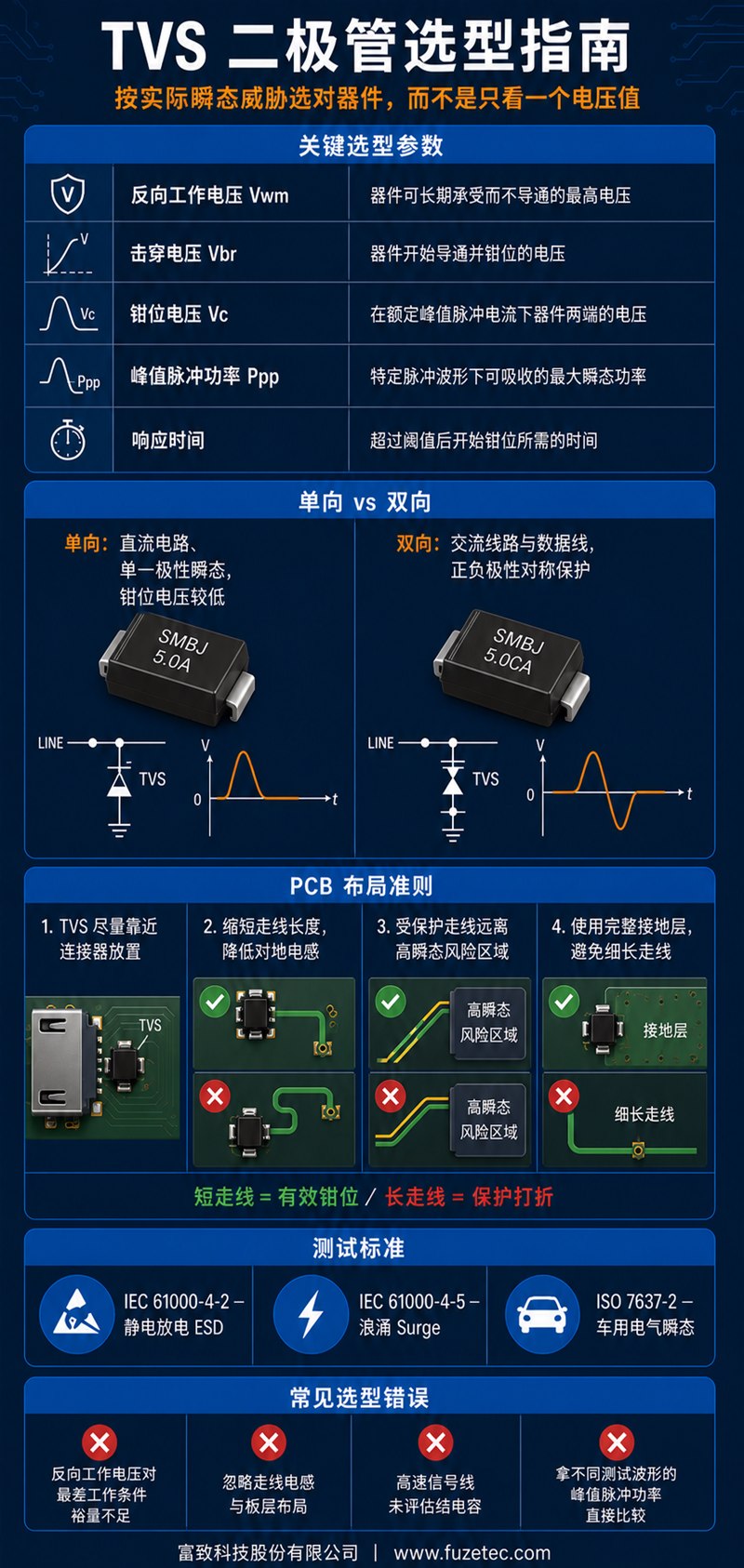

在正常工作电压下，TVS 二极管通常呈现极高电阻，对电路运作的影响很小。当瞬时电压超过组件的崩溃电压时，TVS 二极管会迅速切换至低阻抗状态，将多余电流从受保护电路分流，并将电压箝制在规定的最高值，直到瞬时能量消散为止。此切换动作可在皮秒至低奈秒等级内完成，因此 TVS 二极管能防护极快速的瞬时事件；速度较慢的保护组件（例如部分气体放电管）若单独使用，可能来不及反应。| 参数 | 定义 |
| 反向工作电压（Vwm） | 组件可持续承受且不会明显导通的最高电压 |
| 崩溃电压（Vbr） | 组件开始导通并进行箝位的电压 |
| 箝位电压（Vc） | 在指定峰值脉冲电流条件下，组件两端的最高电压 |
| 峰值脉冲功率（Ppp） | 在指定脉冲波形下，组件可吸收而不受损的最大瞬时功率 |
| 反应时间 | 瞬时电压超过门坎后，组件开始箝位的速度 |
单向组件
单向 TVS 二极管在瞬时条件下仅沿一个方向导通，适用于直流电路，且所关注的电压瞬时相对于受保护电路的正常工作状态只会出现在单一极性。相较于规格相近的双向组件，单向组件通常可提供略低的箝位电压。双向组件
双向 TVS 二极管可在两个方向提供对称保护，通常用于交流线路或数据线路，因为瞬时可能相对于讯号的正常工作范围出现在任一极性。 峰值脉冲功率额定值是依特定的标准化测试波形订定，视相关产业标准而定，最常见的是 8/20 微秒或 10/1000 微秒脉冲。然而，电路实际需要防护的瞬时事件，其波形形状与持续时间可能与标准测试条件明显不同。工程师应确认特定应用所适用的波形标准，例如用于交流市电突波防护的 IEC 61000-4-5，并选择针对正确测试波形评定的组件，不应假设不同标准或不同制造商所标示的峰值脉冲功率都能直接比较。- USB、HDMI 端口等 I/O 连接器与用户可接触接口的 ESD 防护
- 车用电子系统对负载突降与感性负载切换瞬时的防护
- 通讯线路对外接缆线雷击感应突波的防护
- 电源输入端对线路瞬时与切换噪声的防护
- 将 TVS 二极管尽可能靠近需要保护的连接器或接口
- 缩短 TVS 二极管与接地端之间的走线，并降低走线电感，以确保快速且有效的箝位反应
- 在可行范围内，让受保护的讯号走线远离电路板上的噪声源或高瞬时风险区域
- TVS 二极管的接地路径应连接至完整的接地平面，不要使用狭长走线
| 封装类型 | 典型应用 |
| 小型 SMD 封装（例如 SOD-523、SOT-23） | 空间受限的讯号线与数据线防护 |
| 较大型 SMD 封装（例如 SMB、SMC） | 功率较高且电路板空间限制适中的应用 |
| 轴向引线封装 | 交流市电与工业设备防护等高峰值脉冲功率应用 |
确认工作电压、钳位电压、峰值脉冲功率及封装尺寸后，可比较 Fuzetec 的TVS 二极管产品系列，找出符合应用需求的产品。 需要保护多条讯号线的应用，例如多接脚连接器或平行数据总线，可使用 TVS 二极管数组，将多个保护组件整合在单一封装内。相较于在每条线路上分别配置离散式 TVS 二极管，此作法可节省电路板空间并简化布局。数组组件特别常见于 USB、HDMI 与其他多导体界面的防护，因为这些应用重视有限的板面空间与各线路保护特性的一致性。 TVS 二极管具有接面电容；选型时若未妥善考虑，过大的电容可能衰减或扭曲通过受保护线路的快速边缘讯号，进而降低高速数据线的讯号完整性。高速数据接口应特别评估为维持讯号完整性而设计的低电容 TVS 二极管，而不应只依功率承受能力选用一般用途组件。 不同产业与应用采用不同的标准化瞬时测试规范。在选型初期确认设计适用的标准，有助于确保 TVS 二极管公布的额定值，确实对应产品在实际环境中将面对的威胁。
- IEC 61000-4-2 涵盖静电放电（ESD）测试，与人体模型接触放电及空气放电事件相关
- IEC 61000-4-5 涵盖突波耐受度测试，适用于交流市电与长缆线的瞬时事件
- ISO 7637-2 涵盖车用电气瞬时测试，适用于车用电子系统的负载突降与切换瞬时
- 电信设备的线路端防护通常会参考特定产业的雷击突波标准
- 选择反向工作电压时，未在包含公差与涟波的实际最差工作电压之上预留足够裕量
- 忽略电路板布局与走线电感，导致规格原本正确的组件无法发挥实际箝位效能
- 忽略接面电容对高速讯号线的影响，造成讯号完整性问题
- 假设依不同标准波形测试的组件，其峰值脉冲功率额定值可直接比较
- 向供货商提供受保护电路的正常工作电压范围，包括最差条件下的公差与涟波
- 确认特定应用所适用的瞬时测试标准与目标符合性要求
- 讨论受保护连接器或接口附近的电路板布局限制与可用空间
- 在设计定案前索取样品，并于代表实际使用状况的条件下进行验证测试
在许多实际设计中，TVS 二极管会与其他保护组件搭配使用，例如由 PTC 保险丝提供过电流保护，或由气体放电管为外接线路提供高能量突波防护，形成分层保护策略，而非单独使用。了解这些保护组件之间的交互作用，包括快速 TVS 二极管与反应较慢之上游组件的反应时间协调，对确保整体保护方案在实际瞬时条件下按预期运作十分重要，而不能只依个别组件的独立测试结果判断。
有别于部分为单次牺牲动作而设计的保护组件，TVS 二极管通常能在其额定峰值脉冲功率范围内，于整个工作寿命中承受多次瞬时事件。然而，即使未立即发生灾难性失效，若反复承受接近或超过组件最高额定值的瞬时，效能仍可能逐渐劣化。预期会频繁承受接近组件额定上限之瞬时的应用，选型时应预留裕量，而不是只选择刚好符合单次最差事件计算结果的最低规格组件。
选择有效的 TVS 二极管，不能只看单一电压额定值，而必须整体评估反向工作电压裕量、箝位特性、特定波形的功率额定值与电路板布局效应；任何一项遭忽略，都可能削弱组件原本应提供的保护。工程师若能依特定应用的实际瞬时威胁与工作条件评估这些参数，通常能比仰赖通用、套用所有情境的组件选择方式获得更可靠的保护。如需进一步了解电气故障与瞬态事件的整体防护概念，可参阅为什么电子产品需要电路保护。
随着电子装置持续面对来自外接缆线与内部切换噪声的各类瞬时威胁，经过审慎规格设计的 TVS 二极管保护，仍是提升整体产品可靠度及减少电压瞬时损害所致现场故障的最具成本效益方法之一。导入供货商的应用工程支持，并依实际相关测试标准验证设计，都能大幅降低产品上市后才发现保护缺口的风险。
归根究柢，瞬时电压保护应比照其他关键电路组件，接受同等严谨且符合特定应用的设计评估；因为保护不足所造成的成本，几乎总是远高于前期正确选用保护组件所增加的成本。
TVS 二极管应用与选型 - FAQ
TVS 二极管实际可防护哪些情况？
可保护电路免受 ESD (静电放电)、感性负载切换尖峰与缆线雷击感应突波等快速电压瞬时的影响。
反向工作电压与箝位电压有何不同？
反向工作电压是组件不导通时可承受的最高电压；箝位电压则是实际瞬时事件发生时，组件两端出现的电压。
什么情况应选择双向 TVS 二极管，而不是单向组件？
交流线路或数据线路上的瞬时，可能相对正常讯号工作状态出现在任一极性，此时适合使用双向组件。
所有应用都需要考虑 TVS 二极管的电容吗？
高速数据线最需要注意，因为过大的电容可能使快速讯号边缘失真，并降低讯号完整性。
电路板布局会影响 TVS 二极管的保护效果吗？
会。受保护组件与 TVS 组件之间的走线电感，可能明显降低实际箝位反应速度。
不同组件的峰值脉冲功率额定值都能直接比较吗？
不一定。额定值会对应特定测试波形，因此应以相同或等效标准进行比较。
TVS 二极管会因反复承受瞬时而随时间劣化吗？
会。若经常承受接近组件最高额定值的瞬时，效能可能随时间逐渐劣化，因此选型时应预留裕量。
车用 TVS 二极管应用适用哪项测试标准？
车用电气瞬时测试通常参考 ISO 7637-2，包括负载突降与切换瞬时。
