800VDC 要來了,現有保護元件還能用嗎?

重點概覽

隨著 AI 資料中心邁向 1 MW 機架,供電架構正從 54Vdc 與 480Vac,轉向由 NVIDIA 主導的高壓直流(800VDC)。對系統工程師而言,最直接的問題是:「原本用在低壓與交流端的保護元件,還能沿用嗎?」
簡短的答案是——不能直接照搬,但也不必全部重來。保護的原理與元件家族(保險絲、MOV、TVS、MOSFET/固態斷路器)依然適用,關鍵在於針對高壓直流重新選型,並補上直流專屬的遮斷、電弧與絕緣措施。本文說明差在哪裡、該怎麼調整。

為什麼資料中心走向高壓直流

功率密度是主因。當單機架逼近 1 MW,若維持 54Vdc 供電,電流將高到需要笨重的銅排與可觀的 I²R 損耗。提高電壓可直接降低電流:800VDC 在相同導體尺寸可多輸送約 85% 電力、銅用量減少約 45%(相較 415VAC),將端到端效率再提升約 5%、把整體持有成本(TCO)降低最多達三成,並減少多次 AC-DC 轉換的損耗——架構上,中壓市電(約 10–33kV,NVIDIA 以 13.8kV 為例)可經固態變壓器(SST)直接轉為 800VDC 匯流排,略過傳統 480VAC 中間級。NVIDIA 預計於 2027 年隨新一代機架導入。值得注意的是,業界雖稱之為 HVDC 高壓直流,但依 IEC 安規(直流 ≤1500V),800V 仍在低壓帶;不過電壓已高到必須以更高等級的絕緣、爬電距離與 DC 電弧防護來設計,對安全的要求明顯提高。

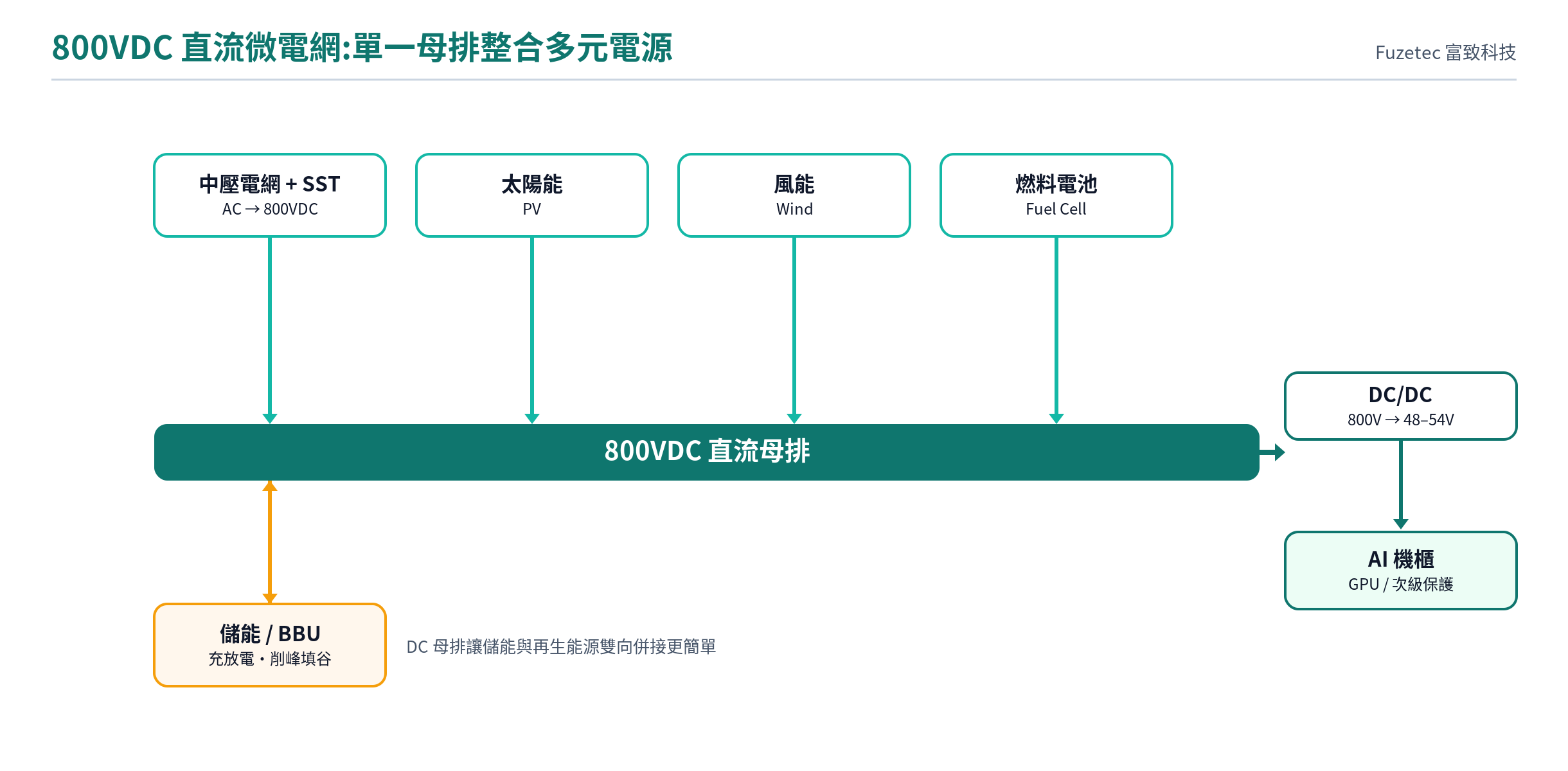

圖一:800VDC 直流母排整合儲能、太陽能、風能與燃料電池(富致科技繪製)

高壓對保護元件的新挑戰

交流轉直流帶來的最大差異,是電流不再有週期性的零電壓(+/- 0V)。交流電弧會在每次電流歸零時自然熄滅,直流電弧卻會持續燃燒,導致故障電弧更難切斷、電弧能量(arc flash)更高。這代表保護元件的「直流遮斷能力(DC breaking)」成為首要指標——一顆標示交流額定的保險絲或開關,並不保證能在 800Vdc 直流下安全遮斷。
同時,較高的電壓也放大了絕緣與爬電的風險,任何選型都必須把「能不能安全切斷直流故障」放在效能之前。

額定電壓與絕緣的重點

第一,額定電壓要以直流(DC)而非交流有效值(AC RMS)來看。許多元件的交流額定不能等比換算成直流,直流遮斷額定往往較低,必須查閱規格書中的 DC 條目。
第二,壓敏元件的最大連續工作電壓(MCOV)要高於匯流排電壓並保留額度,避免長期漏電流與劣化。第三,爬電距離(creepage)與電氣間隙(clearance)須依 IEC/UL 對應更高電壓的等級重新設計,並做好絕緣協調。這些不是加分項,而是高壓直流的入場門檻。

選型與設計調整

保險絲:改用具備直流遮斷額定的直流/半導體保險絲;其限流特性可把峰值 let-through 電流降到預期故障電流的 15–25%(視保險絲等級而定),大幅降低電弧能量,但需與上下游做選擇性協調。
MOV 壓敏電阻:能吸收高能量突波,但用於直流時要特別注意「續流」問題——沒有過零點(+/- 0V)協助熄弧,可能造成熱失控,需以直流 MCOV 選型並搭配可靠的串接切斷。
TVS 二極體:直流匯流排宜選單向、耐壓足夠的型號,提供快速且精準的箝位,保護敏感節點。
主動保護:固態斷路器(SSCB,與前述負責電壓轉換的 SST 固態變壓器不同,SSCB 專責故障遮斷)能提供毫秒以下的直流遮斷與選擇性協調,是高壓直流的重要趨勢;導入時仍須評估成本、導通損耗與散熱。
並非每一層都是 800Vdc:次級的 48–54Vdc、12Vdc 與 POL 仍屬低壓,原有的 PPTC、TVS、eFuse 大致可沿用。真正需要升級的,集中在高壓直流前端與電源輸入級。

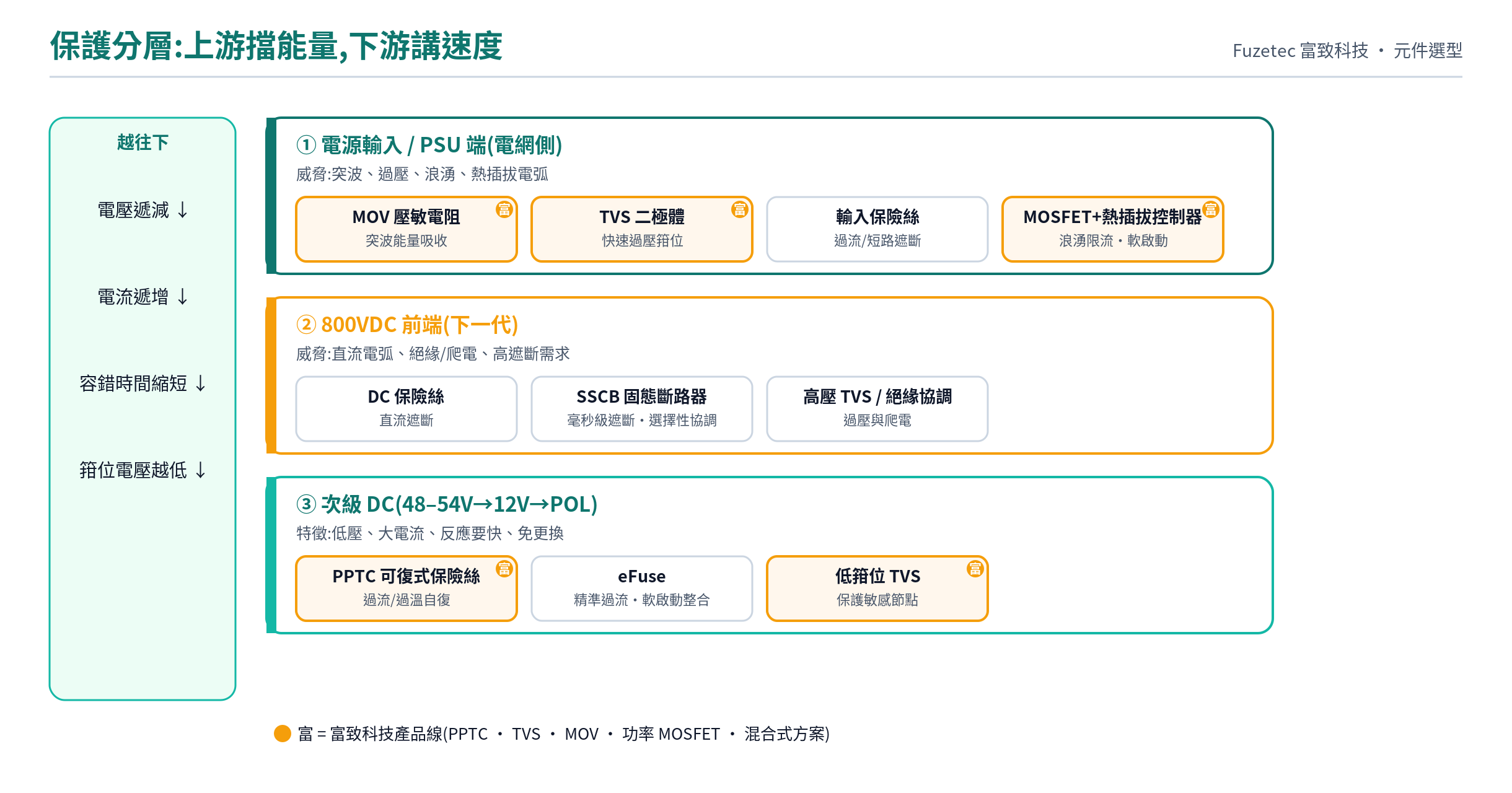

圖二:保護分層與各層元件選型;標「富」為富致產品線(富致科技繪製)

過渡期的因應

多數資料中心會經歷交流與直流並存的過渡期,不會一次全面切換。務實的作法是:先盤點供電鏈各層,分辨哪些元件必須升級(高壓前端)、哪些可以沿用(低壓次級);在高壓段預留足夠的電壓降額與絕緣額度;並提前與供應商確認元件的直流額定與 UL/IEC 認證,避免在導入期才發現規格不符。分層、循序,是降低風險的關鍵。

常見問題 FAQ

Q:現有的交流保險絲能直接用在 800VDC 嗎?
A:不建議。交流與直流的遮斷機制不同,交流額定不保證直流下能安全切斷,應改用具明確 DC 遮斷額定的產品。
Q:MOV 可以沿用嗎?
A:需要重新評估。直流沒有過零點(+/- 0V)協助熄弧,續流可能導致 MOV 熱失控,必須以直流 MCOV 選型,並確保有可靠的串接切斷路徑。
Q:是不是所有保護元件都要換掉?
A:不是。次級低壓側(48–54Vdc/12Vdc/POL)的保護大多可沿用,升級重點集中在高壓直流的配電前端與電源輸入級。
Q:800V 在法規上算高壓嗎?
A:名稱上業界稱它為 HVDC 高壓直流,但依多數安規分類(IEC 直流 ≤1500V),800V 仍在低壓帶。重點是電壓已高到爬電距離與電氣間隙必須依更高等級設計,不能沿用傳統低壓的安規額度。

結論與高壓保護諮詢

800VDC 不是把電壓調高這麼簡單,它改寫了保護設計的前提:直流電弧不自熄、遮斷更難、絕緣要求更高。因此「現有元件還能不能用」的答案,是——原理與元件家族仍然適用,但高壓直流前端必須重新選型,並補上直流專屬的遮斷、續流與絕緣措施;低壓次級則大致可以延續。
