BBU／備援電源切換瞬間最危險?談備援系統的保護設計

重點概覽

在 AI 資料中心裡,電池備援單元(BBU)是撐住供電的最後一道防線。市電一旦中斷,BBU 必須在毫秒內接手 48–54Vdc 直流匯流排,讓 GPU 機架不因瞬斷而當機。弔詭的是,備援系統最容易出事的時刻,往往不是「持續供電中」,而是「切換的那一瞬間」。
切換瞬間會同時出現暫態突波電流、電壓瞬變與電源間的反向衝擊電流回灌,任何一項處理不好,都可能拉垮匯流排或損壞元件。本文說明切換時的電氣風險,以及保護元件該如何因應。

備援切換時的電氣風險

備援供電是一種分層的時間接力:去耦電容處理微秒級的暫態,超級電容頂住毫秒級的空窗,BBU(多採 OCP ORv3 機櫃標準 48Vdc)則負責秒到分鐘級(典型 5–15 分鐘)的持續供電。真正的風險集中在「兩個電源交接」的短短瞬間。
當電池投入匯流排,可能出現三種疊加的危險:一是匯流排電壓在交接空窗中電壓驟降,下游若來不及補償就會觸發低壓保護;二是電池接上大容量電容時的瞬間突入電流(inrush);三是市電與電池並聯瞬間的反向回灌電流(back-feed)。加上 BBU 多為可熱插拔模組,拔插接點還可能產生電弧(ARC)。

突波與突入電流問題

其中最被低估的,是瞬間突入電流。電池或市電接上匯流排的瞬間,要對下游的大量電容充電,浪湧電流可達常態工作電流的數倍,足以在瞬間拉垮匯流排電壓、燒毀連接器接點,甚至擊穿切換用的 MOSFET。
切換同時伴隨電壓的過衝與下衝(overshoot/undershoot),這些瞬變會沿匯流排傳遞,衝擊對電壓敏感的下游電路。熱插拔則讓問題更棘手——每一次帶電插拔,都是一次小型的突入與電弧事件。

保護元件如何因應

突入限流與軟啟動:以功率 MOSFET 搭配熱插拔控制器做限流與 soft-start / 預充電(precharge),把上電瞬間的湧浪壓在安全範圍。
反灌隔離:並聯電源之間以 ORing / 理想二極體(TVS雙向)阻擋反向回灌電流,避免電池向市電端或彼此倒灌。
過壓箝位:以 TVS 二極體吸收切換瞬變與過衝,保護下游敏感節點。
過流與短路保護:以保險絲提供最終遮斷,並以 PPTC 可復式保險絲或 eFuse 提供過流/過溫後可自復的保護,減少維運更換。
時序協調:讓超級電容先承接毫秒級空窗,再由 BBU 接力,可有效降低切換衝擊的幅度與陡度。

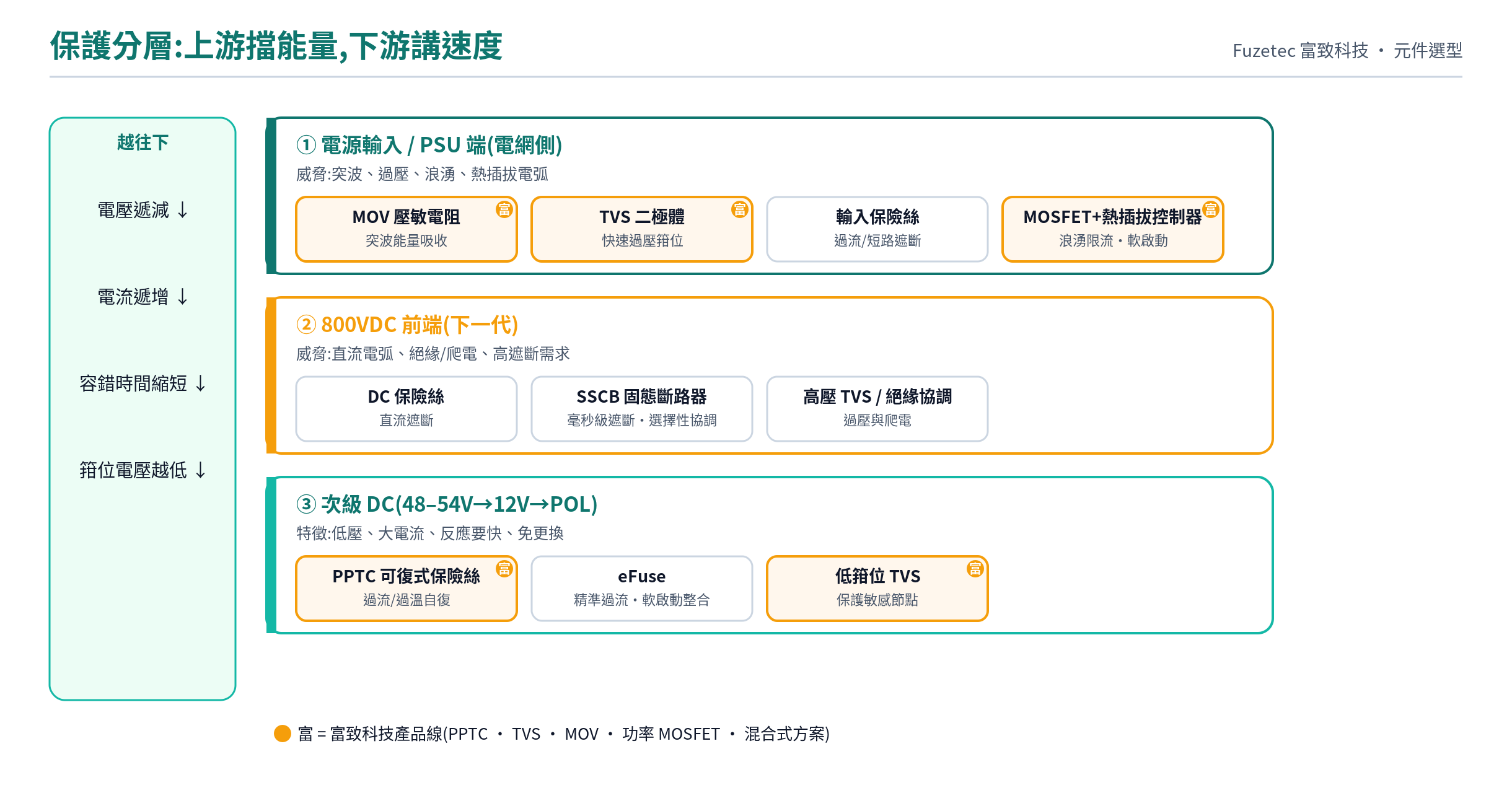

圖:備援供電的保護分層與元件選型;標「富」為富致產品線(富致科技繪製)

選型考量

備援側的元件選型,需要同時兼顧電氣與環境條件:額定電流要涵蓋持續值與峰值;遮斷能力要足以安全切斷故障;反應速度要與切換時序匹配;導通電阻要低,以控制效率與發熱。
此外,可復式與一次性要依角色分工——不中斷、免更換的節點偏好 PPTC 或 eFuse,關鍵短路保護仍以一次性熔斷把關。電池環境的耐溫與壽命、封裝體積,以及是否具備 AEC-Q200 等車規級可靠度驗證,都是重要指標。

可靠度與供貨

備援是最後防線,保護元件本身若不可靠,反而成為新的單一故障點。因此除了電氣規格,更要看批次一致性、溫度循環壽命與 MTBF,並確保能長期、穩定供貨,讓同一設計在多年量產中維持一致品質。選擇具備車規與工業級驗證、供應鏈穩定的供應商,是備援系統可靠度的隱形基礎。

常見問題 FAQ

Q:為什麼切換瞬間最危險?
A:因為兩個電源交接的短短瞬間,突入電流、電壓瞬變與反向回灌可能同時發生,加上熱插拔的接點電弧,任何一項失控都會波及匯流排與下游。
Q:突入電流要怎麼壓下來?
A:以功率 MOSFET 搭配熱插拔控制器做限流與軟啟動/預充電,讓電容充電電流受控上升,而非瞬間灌入。
Q:備援系統需要防反灌嗎?
A:需要。市電與電池並聯時必須以 ORing 或理想二極體隔離,避免電源互相倒灌造成損壞或誤動作。
Q:備援側該用可復式還是一次性保險絲?
A:兩者分工。重視不中斷與免更換的節點,PPTC 可復式或 eFuse 較合適;而攸關安全的短路遮斷,仍以一次性熔斷把關,兩者常搭配使用。

結論與備援電源諮詢

備援系統的價值,在於「該接手時能穩穩接手」。而它最脆弱的環節,正是切換的那一瞬間。好的保護設計,是把切換瞬間的突入電流、電壓瞬變、反向回灌與熱插拔電弧一次管好,並讓保護元件本身足夠可靠、可長期供貨——因為在最後一道防線上,元件不能成為故障的源頭。
