資料中心供電架構看不懂?保護元件該擺在哪一層

重點概覽

AI 伺服器把資料中心的供電推向前所未有的功率密度:單一機架動輒 120 kW、下一代更朝 1 MW 邁進,GPU 超級晶片的功耗以千瓦計。當電流量級被放大,任何一次突波、過流或短路的破壞力也同步放大。此時真正的問題不再是「要不要保護」,而是「保護元件該放在供電鏈的哪一層、用什麼類型」。
本文從市電到晶片的完整供電鏈出發,拆解每一層的保護需求與元件選型邏輯,並說明在高功率密度、800VDC 新趨勢下的設計取捨,協助系統工程師把保護做在對的位置。

從市電到晶片的供電鏈

要決定保護元件擺哪裡,得先看電從哪裡來、經過幾次轉換。以主流 AI 機架為例,供電鏈大致分為五層:
  • 市電與設施配電:中壓市電經變電、UPS/BBU 後,以三相 400/480Vac 進入機房(歐規 400Vac、美規 480Vac)。
  • 機架配電:透過 PDU 與匯流排(busbar)把電力送到各機架;NVIDIA GB200 NVL72 機架由四座 30 kW 電源架(power shelf)構成,總功耗約 120 kW。
  • 電源架(PSU):在電源架內把 400/480Vac 整流轉成 48–54Vdc(NVIDIA GB200 為 54Vdc),是 AC-DC 轉換與第一線突波防護的重點。
  • 次級 DC 配電:主機板上再由 VRM/POL 把 48–54Vdc 逐級降到 12Vdc、再到晶片所需的約 0.6–0.8Vdc 級別,屬於低壓、超大電流的環境。
  • 晶片端:GPU/CPU 超級晶片,單顆功耗上看 1,000W 以上,GB200 超級晶片更達約 2,700W。
每往下一層,電壓越低、電流越大、對故障的容忍時間越短。這條「電壓遞減、電流遞增」的曲線,正是決定保護分層(protection layering)的基礎。

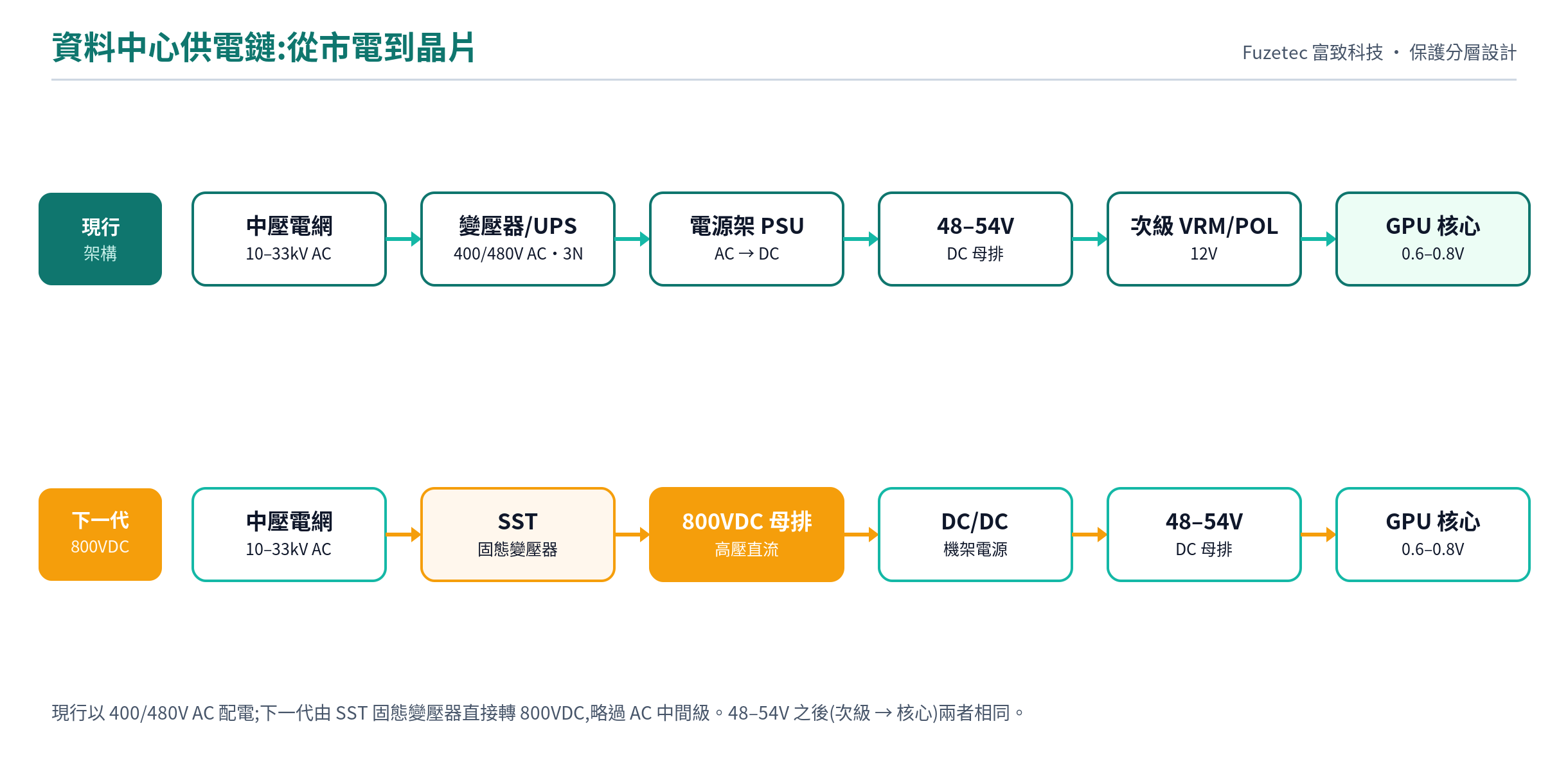

圖一:資料中心供電鏈——現行 400/480V AC 與下一代 800VDC 雙軌對照(富致科技繪製)

各層級的保護需求

PSU

電源架的輸入端直接面對電網,最大的威脅是突波與過壓:雷擊感應、電網切換、負載瞬變都可能在輸入端灌入高能量脈衝。這一層的保護重點在於「吸收大能量」與「箝住過壓」,常見配置包含金屬氧化物壓敏電阻(MOV)承接突波能量、TVS 二極體做快速過壓箝位,以及輸入端保險絲提供過流與短路的最終切斷。
此外,電源架的大容量電解電容在上電瞬間會產生浪湧電流(inrush current),加上資料中心電源架需要熱插拔(hot-swap),因此常以 MOSFET 搭配熱插拔控制器做浪湧限流與軟啟動,避免上電瞬間拉垮匯流排電壓或燒毀接點。

次級保護

進到主機板後,電壓已降到 54Vdc 以下,但電流卻放大到數百安培。這一層的故障特徵是「低壓、大電流、反應要快」:一旦 POL 電源短路或負載異常,毫秒等級的延遲就可能造成銅箔燒毀或晶片損壞。
次級因此偏好體積小、反應快、可自復的元件:可復式保險絲(PPTC)在過流或過溫後自動跳脫、待排除後自行恢復,免去資料中心更換保險絲的維運負擔;eFuse 與電子式保護 IC 提供精準的過流、過壓、過溫與軟啟動整合;低箝位電壓的 TVS 則保護對突波敏感的訊號與供電節點。越靠近晶片,箝位電壓要壓得越低、動作要越快。

保護元件的佈署邏輯

分層保護的核心原則是「各司其職、彼此協調」:
  • 上游擋能量、下游講速度:越靠電網的一層負責吸收與洩放大能量事件(如突波),越靠晶片的一層負責快速、精準地切斷小範圍故障。
  • 箝位電壓層層遞減:上游允許較高的殘壓,下游則需低箝位以保護脆弱的低壓元件。
  • 選擇性協調(selectivity):故障應由最接近故障點的元件優先動作,把影響隔離在最小範圍,不讓整座機架或電源架跟著跳脫。
  • 可維運性優先:資料中心不易停機更換零件,越往系統內部,越傾向使用可自復(PPTC)或可重置(eFuse)的元件,降低維運中斷。
換句話說,保護元件不是「越多越好」,而是要放在對的層級、選對的類型,讓每一層只處理它最擅長的故障模式。

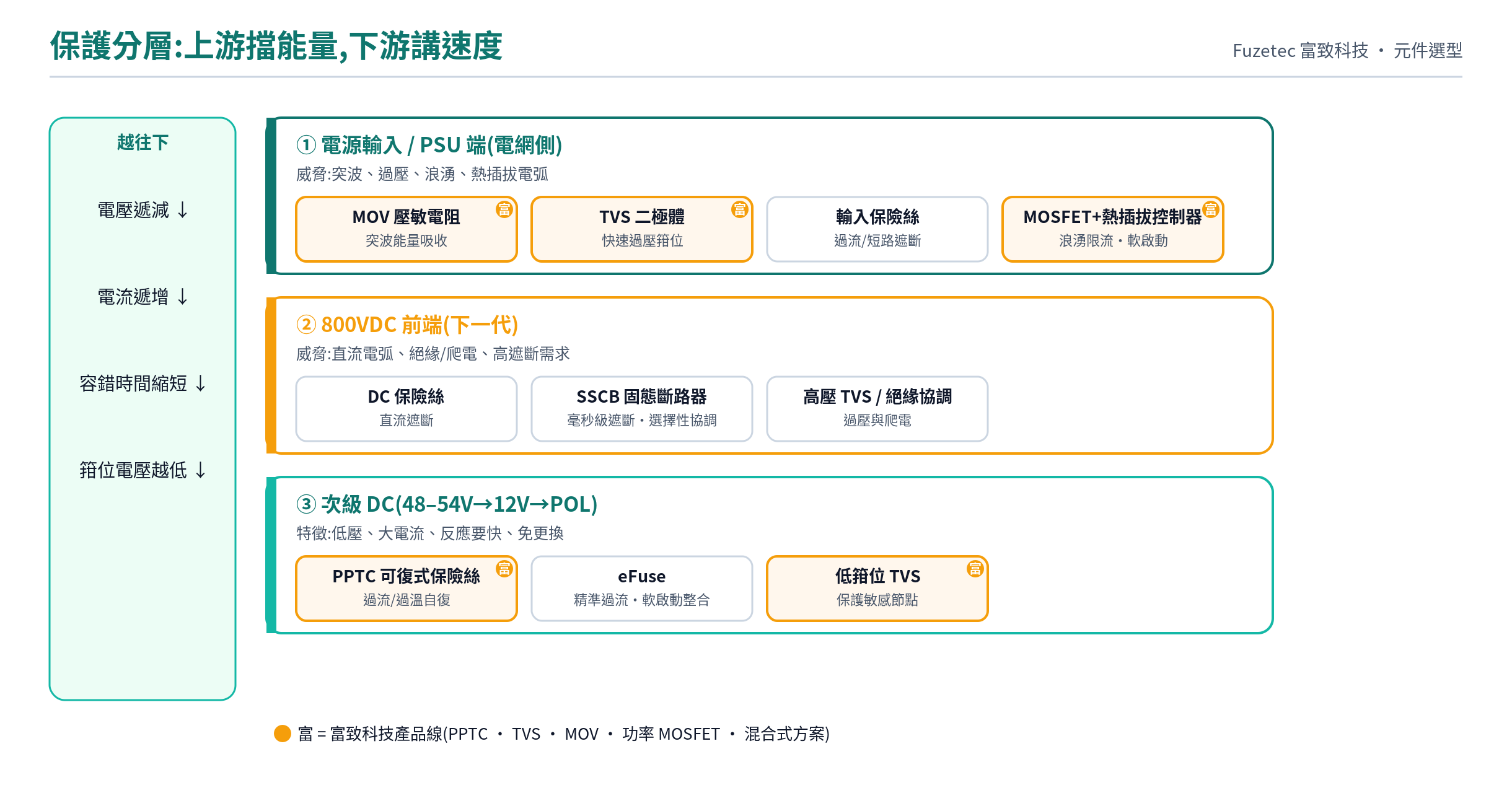

圖二:保護分層與各層元件選型;標「富」為富致產品線(富致科技繪製)

設計取捨

在 AI 高功率密度的條件下,保護設計沒有免費的午餐,工程師通常要在下列取捨間找平衡:
  • 箝位電壓 vs 殘壓:箝位越低,對後級越安全,但元件承受的功率與體積負擔也越大。
  • 保護速度 vs 誤動作:動作太慢保護不及,太敏感則容易在瞬間暫態異常電流下誤動作(nuisance trip),影響可用性。
  • 導通電阻/插入損耗 vs 保護等級:串接在主電流路徑上的元件會帶來 I²R 損耗與發熱,在大電流環境下這筆帳會被放大,需與散熱一併評估。
  • 一次性 vs 可復式:一次性保險絲成本低但需更換;可復式保險絲(PPTC)與電子式元件成本較高,卻大幅降低資料中心的維運成本。
這些取捨會隨著 800VDC 新架構而更加關鍵。NVIDIA 主導的 800VDC 高壓直流架構,可在相同導體上多輸送約 85% 電力、銅用量減少約 45%(相較 415VAC)、將端到端效率再提升約 5%、並把整體持有成本(TCO)降低最多達三成,預計於 2027 年隨新一代機架導入。更高的直流電壓意味著更嚴苛的直流突波、直流電弧與絕緣考驗,保護元件的耐壓、遮斷能力與選型也必須同步升級。

常見問題 FAQ

Q:保護元件是不是放越多越可靠?
A:不是。過度堆疊保護反而增加串接損耗、故障點與成本,還可能造成協調錯亂。正確作法是依分層邏輯,在每一層放對應的類型與數量。
Q:800VDC 架構對保護元件選型有什麼影響?
A:直流電壓拉高後,直流突波、直流電弧與絕緣風險都上升,元件的額定電壓、遮斷能力(尤其是直流遮斷)與箝位設計都要重新評估,不能直接沿用低壓 AC 的選型。
Q:次級一定要用 eFuse 嗎?
A:不一定。eFuse 提供整合式的精準保護與軟啟動,適合對過流門檻與時序要求高的節點;若只需基本過流/過溫且重視自復與成本,PPTC 可復式保險絲往往更合適,兩者也常搭配使用。
Q:高功率密度下最容易被忽略的保護環節是什麼?
A:浪湧電流(inrush)與熱插拔的啟動瞬間。啟動瞬間的大電流常被低估,卻是拉垮匯流排電壓、損耗接點與 MOSFET 的常見原因。

結論與架構諮詢

AI 資料中心的供電挑戰,本質上是「電壓遞減、電流遞增、容錯時間縮短」的可靠度工程。保護元件的價值不在數量,而在是否放對層級、選對類型:上游吸收大能量、下游快速精準切斷、越靠晶片箝位越低,並在速度、損耗、維運成本之間取得平衡。
富致科技(Fuzetec)自 1997 年深耕電路保護,產品涵蓋 PPTC 可復式保險絲、TVS 二極體、MOV 壓敏電阻、功率 MOSFET 與混合式保護方案,並符合 AEC-Q200 與 IATF 16949 車規與品質標準。若您正在規劃 AI 伺服器、電源架或高功率密度板卡的供電保護分層,歡迎與我們聯繫,由工程團隊協助評估各層級的選型與協調設計。
架構諮詢與選型建議: www.fuzetec.com  |  Tel: +886-2-8990-2113
