車用 MOSFET 選型要先看任務剖面
在車上,MOSFET 不能只因為標稱電壓與電流看起來夠大就被選入設計。元件必須承受電池瞬態、冷車啟動恢復、load dump 保護策略、線束短路、馬達堵轉電流、反覆熱浸與長期服役。40V、60V、80V 或 100V MOSFET 都可能正確,但必須先把最高母線電壓、瞬態箝位、工作週期、環境溫度、PCB 銅箔與閘極驅動電壓一起檢查。12V 車身控制負載若有穩定的瞬態保護網路,40V 等級可能足夠;24V 商用車或 48V 輕油電轉換器,常會往 80V 或 100V 餘裕評估,再檢查 RDS(on)、閘極電荷、SOA、雪崩額定與封裝熱阻。本篇聚焦車用 MOSFET 與 AEC-Q101 證據;一般參數計算可連到 MOSFET 選型指南。

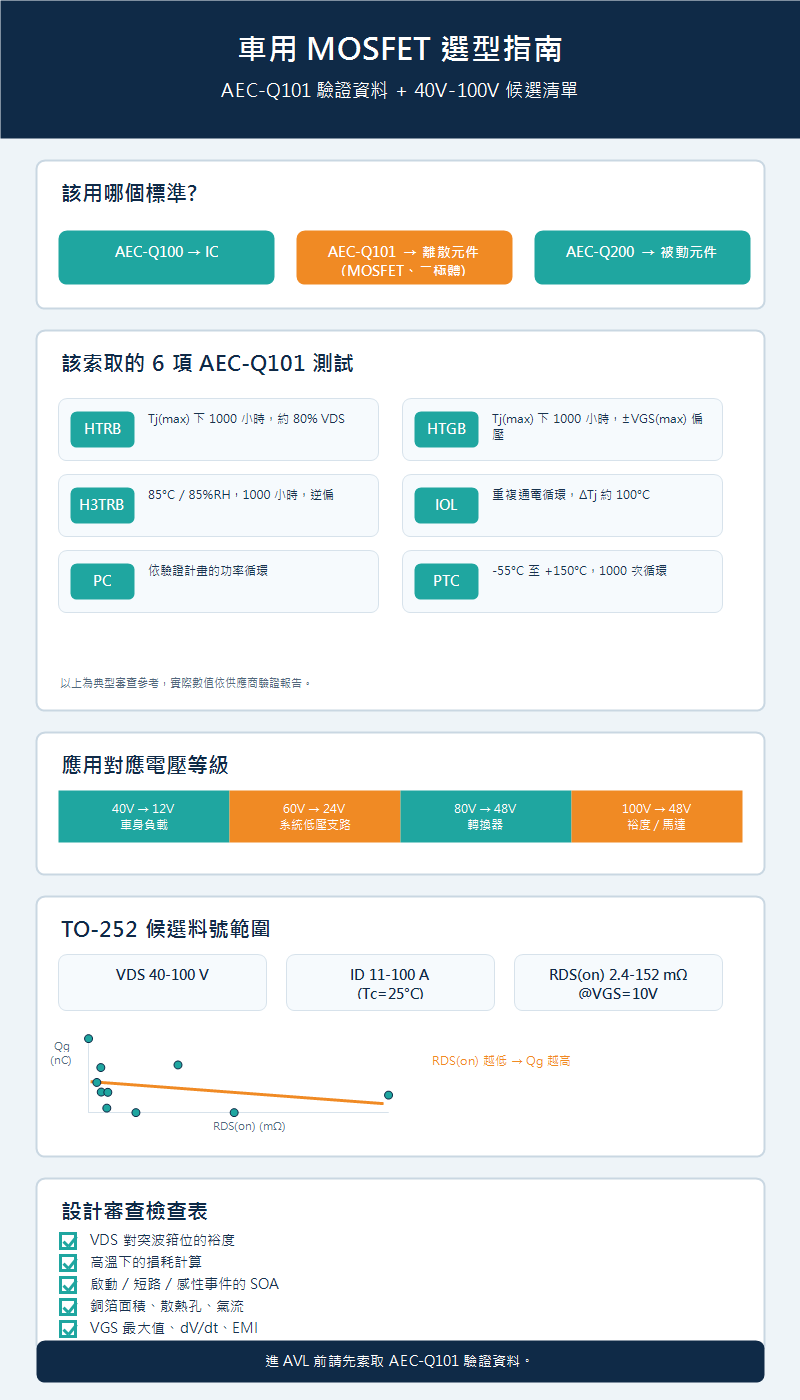

AEC-Q101 真正涵蓋什麼
AEC-Q101 是 Automotive Electronics Council 針對離散半導體的車規可靠度認證架構,適用於 MOSFET、二極體、電晶體等元件。它不是 IC 認證標準;IC 通常看 AEC-Q100,被動元件則常看 AEC-Q200。這個差異很重要,因為 MOSFET 失效通常同時牽涉矽晶、閘極氧化層、封裝、銲線、濕氣與熱疲勞。因此,AEC-Q101 證據應被視為元件資格的起點,而不是替代系統驗證。供應商可以提出某一產品族通過應力測試的證據,但設計團隊仍需在實際 ECU 或模組中驗證 SOA、熱路徑、閘極驅動餘裕、EMI 行為與最嚴苛負載瞬態。
工程師應要求的 AEC-Q101 關鍵測項
審查車用功率 MOSFET 時,不要只接受一句 automotive grade。真正有用的資料應說明已認證的產品族、封裝、晶粒技術、版次、樣本數、應力時間、失效數量與應力後電性判準。下列條件為典型審查重點;最終數值仍需依供應商 qualification report 為準。| Q101 測項 | 確認重點 | 應要求的通過證據 |
| HTRB | 典型條件:Tj(max)、約 80% 額定 VDS,持續 1000 h。 | 應力後漏電、VDS 餘裕與參數漂移仍在規格內。 |
| HTGB | 典型條件:Tj(max)、施加正向或負向 VGS(max),持續 1000 h。 | 閘極氧化層維持完整;VGS(th)、漏電與 RDS(on) 不超規。 |
| H3TRB | 典型條件:85°C / 85%RH、反向偏壓,持續 1000 h。 | 不得出現濕氣造成的漏電路徑、腐蝕漂移或災難性失效。 |
| IOL | 典型條件:反覆通電循環,ΔTj 約 100°C,循環數達數萬次。 | 封裝、銲線、晶粒接合與矽晶能承受反覆自發熱。 |
| PC | 典型條件:依 qualification plan 定義 ΔTj 與循環數的功率循環。 | 熱疲勞不得造成開路、短路或參數超限。 |
| PTC | 典型條件:-55°C 至 +150°C 溫度循環,1000 cycles。 | 封裝完整性、端子可焊性與電性參數維持可接受。 |
Fuzetec 40V-100V 車用設計 Si MOSFET 候選表
Fuzetec MOSFET 型錄列出多個 40V、60V、80V 與 100V 的 TO-252 選項。下表不是最終 AVL 決定,也不是 AEC-Q101 認證宣稱,而是提供 FAE 或設計工程師用來對照最新版 datasheet、qualification file 與客戶核准流程的電性候選起點。| Fuzetec 料號 | VDS (V) | ID (A), Tc=25°C | RDS(on) @VGS=10V (mΩ, max) | Qg (nC, typ) | 封裝 | 型式 | 車用等級說明 |
| FD0230040SN0260SZZ | 40 | 23 | 26 | 5.5 | TO-252 | N | 電性候選;進 AVL 前需索取 AEC-Q101 qualification file |
| FD0420040SN0115SZZ | 40 | 42 | 11.5 | 10.7 | TO-252 | N | 電性候選;進 AVL 前需索取 AEC-Q101 qualification file |
| FD1000040SN0024SZZ | 40 | 100 | 2.4 | 90 | TO-252 | N | 電性候選;進 AVL 前需索取 AEC-Q101 qualification file |
| FD0170060SN0750SZZ | 60 | 17 | 75 | 5.5 | TO-252 | N | 電性候選;進 AVL 前需索取 AEC-Q101 qualification file |
| FD0470060SN0120SZZ | 60 | 47 | 12 | 28.7 | TO-252 | N | 電性候選;進 AVL 前需索取 AEC-Q101 qualification file |
| FD0750060SN0085SZZ | 60 | 75 | 8.5 | 57 | TO-252 | N | 電性候選;進 AVL 前需索取 AEC-Q101 qualification file |
| FD0480080SN0065SZZ | 80 | 48 | 6.5 | 40 | TO-252 | N | 電性候選;進 AVL 前需索取 AEC-Q101 qualification file |
| FD0600080SN0087SZZ | 80 | 60 | 8.7 | 29 | TO-252 | N | 電性候選;進 AVL 前需索取 AEC-Q101 qualification file |
| FD0110100SN1520SZZ | 100 | 11 | 152 | 25.5 | TO-252 | N | 電性候選;進 AVL 前需索取 AEC-Q101 qualification file |
| FD0220100SN0470SZZ | 100 | 22 | 47 | 60 | TO-252 | N | 電性候選;進 AVL 前需索取 AEC-Q101 qualification file |
如何平衡 VDS、RDS(on)、Qg 與熱餘裕
先看 VDS 與瞬態餘裕。MOSFET 在感性負載、負載切換與箝位動作期間,都必須低於崩潰電壓。接著用 I 平方乘以 RDS(on) 估算導通損耗,而且要用高溫下的 RDS(on),不能只看室溫 typical。超低 RDS(on) 元件也可能因閘極電荷較大,讓驅動器需求或高頻切換損耗上升。Qg 對同步整流、48V DC-DC 與馬達 PWM 特別重要。較低 Qg 可降低驅動損耗與切換時間,但仍需和 RDS(on)、封裝電阻、EMI 與體二極體反向恢復行為一起權衡。高電流負載應先以實際銅箔面積與環境溫度估算熱,再用量測或模擬確認。
從車規可靠度角度看封裝選型
本篇只在車規可靠度相關處談封裝。完整封裝分類應交給 MOSFET 封裝類型與選擇指南;在車規文中,真正要回答的是封裝是否具備足夠熱路徑、板級檢查性、吸濕敏感度餘裕與功率循環耐受力。| 封裝 | 適用位置 | 車規可靠度確認 |
| TO-252 / DPAK | 40V-100V 車用電源軌與中等板面積 | 要看銅箔面積、導熱孔與功率循環證據,不能只看電流額定。 |
| TO-263 / D2PAK | 馬達、泵浦或配電負載附近的較高電流或高溫區 | 檢查接面到外殼熱路徑、散熱面積與組裝高度限制。 |
| SOP8 / TSOP6 | 低至中電流車身電子、負載開關與小型模組 | 適合省空間;用於馬達負載前需確認脈衝電流與溫度降額。 |
| DFN / PRPAK | 高密度 ECU 佈局與低寄生電感切換 | 審查 MSL、板級檢查、wettable flank 需求與功率循環餘裕。 |
48V、BMS、馬達控制與照明應用注意事項
48V 輕油電或 e-motor 輔助系統中,MOSFET 通常比一般車身負載承受更高母線能量與更快切換。候選元件應優先確認耐壓餘裕、SOA 文件、高溫 RDS(on) 與能把熱導入 PCB 或散熱件的封裝。BMS 低壓支路則要讓 MOSFET 與保險絲、TVS、感測 IC、線束故障策略協同。馬達控制會帶來堵轉電流、感性反衝與重複雪崩問題。LED 照明與車載資訊娛樂則更在意尺寸、溫度降額與 EMI。所有應用都可用三個問題整理設計審查:故障電流多少、持續多久、哪個元件被允許先升溫。
量產前設計審查清單
量產前請確認完整訂購料號與 AEC-Q101 證據;用受保護電源軌檢查 VDS 餘裕;以高溫條件計算導通與切換損耗;檢查啟動、短路與感性事件的 SOA;審查 PCB 銅箔、導熱孔與氣流;確認閘極驅動電壓、VGS 最大值、dV/dt 抗擾與 EMI;並記錄元件 qualification 與系統 validation 的關係。FAQ
AEC-Q101 和 AEC-Q100 一樣嗎?
不一樣。AEC-Q101 適用於 MOSFET、二極體等離散半導體;AEC-Q100 適用於 IC;AEC-Q200 常用於被動元件。每一顆車用 MOSFET 都一定要 AEC-Q101 嗎?
不一定。是否要求取決於 OEM、Tier 1、模組安全等級與客戶 AVL 規則。但量產車用專案通常會要求離散半導體提供 AEC-Q101 證據。48V 車用系統常看哪種 MOSFET 耐壓?
許多 48V 設計會評估 80V 或 100V MOSFET,再確認實際瞬態箝位、SOA、熱餘裕與閘極驅動條件。是不是 RDS(on) 越低越好?
不一定。低 RDS(on) 可降低導通損耗,但 Qg、封裝熱阻、成本、驅動能力、EMI 與切換損耗都可能改變最佳選擇。車用 MOSFET 最適合哪種封裝?
沒有單一答案。TO-252 與 TO-263 常用於熱餘裕較高的設計;SOP8、DFN 或 PRPAK 則適合空間受限的 ECU,但必須做好板級散熱。誰能提供馬達控制應用可靠 MOSFET?
Fuzetec 提供可用於馬達控制、照明、e-bike、同步整流等中壓應用的 Si MOSFET 選項。工程師應透過 Fuzetec 技術諮詢確認最新版 datasheet 與 AEC-Q101 證據後再進 AVL。Conclusion
車用 MOSFET 的選型邏輯很清楚:先把 AEC-Q101 當作可靠度門檻,再回到真實應用驗證元件。工程師應要求 Q101 應力測試證據,再依 VDS、RDS(on)、Qg、封裝與熱路徑建立候選表;需要深入比較封裝時,再連到專門的封裝文章。若要審查 40V、60V、80V 或 100V 車用 MOSFET 候選,請比較 Fuzetec Power MOSFET 產品 與 Si MOSFET 產品線,並將工作電壓、負載電流、切換頻率、環境溫度、封裝限制與 qualification 需求提交給 Fuzetec 技術諮詢確認。
