IoT 电路保护不能只看平均功耗，因为低功耗只代表正常工作电流小，不代表异常电流没有破坏性。感测器线路短路、模块误接、潮湿漏电、连接器接触异常或局部过载，都可能让小型 PCB、电池路径或通信模块长时间升温。
更麻烦的是，IoT 装置常被放在远端、密闭、车舱、墙面、天花板或设备内部。当异常不是明显的大短路，而是持续存在的小电流异常时，现场不一定会立刻发现。等到电池耗尽、感测器失准、模块重启或板上已有热痕，维修成本才真正出现。
林工程师在一个智慧门锁专案中就遇过类似状况。样机在实验桌上连续运作都正常，但户外测试两周后，有几台设备电池异常耗尽。拆机后才发现，连接器附近受潮，形成低程度漏电。它不是会立刻烧断线路的大故障，却足以让局部区域长时间升温，并让电池寿命和可靠性被拉低。
本文会把这类「小电流异常」转成可验证的选型条件：正常负载电流、可能故障电流、异常持续时间、环境温度、温度降额、封装限制、阻值与整机测试。若应用条件适合，PPTC 自恢复保险丝可作为可恢复的过电流保护方案之一；但是否适合仍需依 datasheet、温度降额曲线与实际测试确认。
想先确认产品范围？ 可先查看富致科技的 PPTC 自恢复保险丝产品分类，再回到本文的选型流程整理设计条件。
Key Takeaways
- IoT、感测器、智慧家居与汽车座椅模块的风险，不只来自大短路，也来自长时间存在的小电流异常。
- SMD PPTC 适合板上空间受限的过电流保护设计，但选型不能只看封装尺寸或平均睡眠电流。
- 保持电流 (Ihold)、动作电流 (Itrip)、time-to-trip、阻值、环境温度与故障电流必须一起检查。
- Ihold 与 Itrip 中间不是绝对安全区；依富致科技 PPTC 技术数据，该区域行为会受初始阻值、环境温度与安装条件影响。
- 若风险是 ESD、浪涌或瞬态过电压，需另外评估 TVS Diodes、MOV Varistor 或 Hybrid Protection (PPTC+MOV)，不能只靠 PPTC。
为什么低功耗 IoT 电路保护不能忽略小电流异常？
低功耗设计的核心目标通常是延长电池寿命、降低待机耗电、缩小电源模块，并让设备能长时间部署。但电路保护看的不是平均功耗，而是异常条件下电流会流到哪里、流多久、造成多少热，以及系统是否能安全恢复。对 IoT 电路保护来说，最容易被低估的是「异常持续时间」。一个短暂的峰值可能只是通信模块启动或无线传输造成；一个较小但持续的异常电流，却可能让局部铜箔、连接器、保护元器件或电池路径累积热。
正常工作电流小，不代表故障能量可忽略
工程师在初期规格表里常看到平均电流、睡眠电流或传输电流。这些数字有助于估算电池寿命，但不足以完成保护元器件选型。保护设计还需要问几个不同的问题：
- 感测器供电线如果短路，电源能提供多少电流？
- 通信模块若接错或模块内部故障，电流会被谁限制？
- 系统检测到异常后会立刻关断，还是继续供电？
- 小型外壳内的实际环境温度是多少？
- PCB 上的 PPTC 周边是否靠近电源 IC、MOSFET、电感或其他热源？
平均电流回答不了这些问题。选型时必须把正常条件与故障条件分开列出。
远端与密闭部署会放大维护成本
IoT 装置不一定有现场人员看守。智慧家居产品可能装在门框、墙壁或天花板；工业感测器可能分散在设备或管线上；汽车座椅感测器可能藏在座椅结构或线束附近。如果保护方案是一次性熔断元器件，故障后可能需要拆机更换。若故障是可排除、可恢复的过电流场景，PPTC 自恢复保险丝的可恢复特性就有讨论价值。依富致科技的 PPTC 基础知识，PPTC 在正常状态下提供导电路径；当故障电流使元器件升温时，材料状态改变，电阻上升并限制电流。故障排除并冷却后，可恢复工作状态。
这不代表 PPTC 适合所有故障模式。它适用于需要重复保护且故障可排除的过电流场景。若故障条件无法让元器件进入有效保护状态，或系统需要非常精密的电子限流，就需要重新评估保护架构。
常见 IoT 小电流异常场景
IoT 产品的故障来源通常不只在主电源输入。感测器、连接器、线束、电池、通信模块和外壳环境都可能让低功耗设备出现异常电流。感测器供电线短路或半短路
感测器常通过线束或排线连到主板。若线束被压伤、端子氧化、连接器受潮或安装时拉扯，可能形成短路或半短路。半短路最容易被忽略。它不一定立刻让电源关断，也不一定让设备完全死机。它可能只是让某一路感测器电源长时间多消耗一段电流。对小板子、小电池和密闭外壳来说，这已经可能是可靠性问题。
因此，感测器保护不只是在接口端加入元器件，也要确认供电线短路、半短路与受潮漏电时，保护点是否能限制长时间异常电流。若产品文件需要中英对照，可将这类设计条件整理为 sensor protection 的验证项目，包含正常电流、故障电流、异常持续时间与恢复行为。
模块插拔、反接或线束压伤
通信模块、座椅感测器模块、智慧家居控制板常需要与外部线束或子板连接。产品在组装、维修或长期震动后，可能出现接触不良或局部压伤。假设陈工程师在汽车座椅控制模块上处理一条感测器线束。室温功能测试都通过，但模块放进座椅结构后，线束在某个角落被固定件压住。它没有造成硬短路，只是在座椅动作时偶发接触异常。若设计只看正常负载电流，没有设置可信故障条件，验证阶段就很难判断保护元器件是否能在这种异常下限制风险。
智慧家居设备受潮造成漏电或接触异常
智慧门锁、环境感测器、窗户感测器、照明控制器，都可能靠近室外、厨房、浴室或半开放空间。湿气不一定造成明显短路，却可能让连接器、焊点或污染物形成漏电路径。这类异常与「低功耗」容易产生冲突。产品平常只消耗很小的电流，所以电池设计和电源路径可能没有太大余裕。当漏电持续存在，问题可能先表现为电池寿命缩短，再表现为感测器不稳或通信失败。
通信模块启动、连线或故障时的峰值
低功耗 IoT 装置不代表每一瞬间都低电流。无线通信模块在启动、连线、传输或重新搜索网络时，可能出现短时间峰值。选 SMD PPTC 时，如果只用睡眠电流当作正常电流，就可能在启动或传输时误跳。反过来，如果为了避免误跳而把保持电流选得过大，又可能让真正的低电流故障不容易触发保护。这就是低功耗设备最常见的选型拉扯。
PPTC 自恢复保险丝如何保护低功耗设备？
PPTC 自恢复保险丝是一种可恢复的过电流保护元器件。依富致科技的 PPTC 技术文章，PPTC 材料中有导电颗粒分散在聚合物结构中；正常状态下形成导电路径，异常电流造成升温时，材料状态改变，导电颗粒分离，元器件电阻上升以限制电流。这个行为对 IoT 电路保护有两个意义。第一，正常状态下元器件应维持低阻抗，避免对受保护电路造成不必要影响。第二，异常过电流发生时，元器件需要在合适条件下进入高阻态状态，降低后端电路承受的电流。
Ihold 与 Itrip 是选型核心
保持电流 (Ihold) 是元器件在指定温度下不动作时可承受的最大电流。动作电流 (Itrip) 是元器件在指定温度下进入保护状态所需的最小电流。这两个参数不能分开看。对低功耗设备来说，常见错误是只确认 Ihold 大于平均电流。更完整的做法是确认 Ihold 在实际环境温度下仍高于最大正常电流，同时确认 Itrip 与 time-to-trip 能对应可信故障条件。
富致科技的 PPTC 技术数据也提醒，IH 与 IT 之间的电流范围不是完全可预测的区域。元器件可能维持低阻抗，也可能转为高阻态；结果会受初始阻值、环境温度与安装条件影响。这点对小电流异常尤其重要，因为异常可能刚好落在不确定区域附近。
PPTC 不是「完全断路」
文章和规格讨论时要避免把 PPTC 说成完全断路。依富致科技的说明，PPTC 在故障状态下是电阻大幅上升以限制电流。这与一次性保险丝熔断后形成永久开路不同。因此，设计团队应该确认保护后的系统行为：
- 后端模块是否能承受保护状态下的残余电流？
- 故障排除后，系统是否允许自动恢复？
- 若故障反覆发生，系统固件是否会记录或提示？
- 用户或维修人员是否能排除外部故障？
如果答案不清楚，不能只靠元器件名称决定选型。

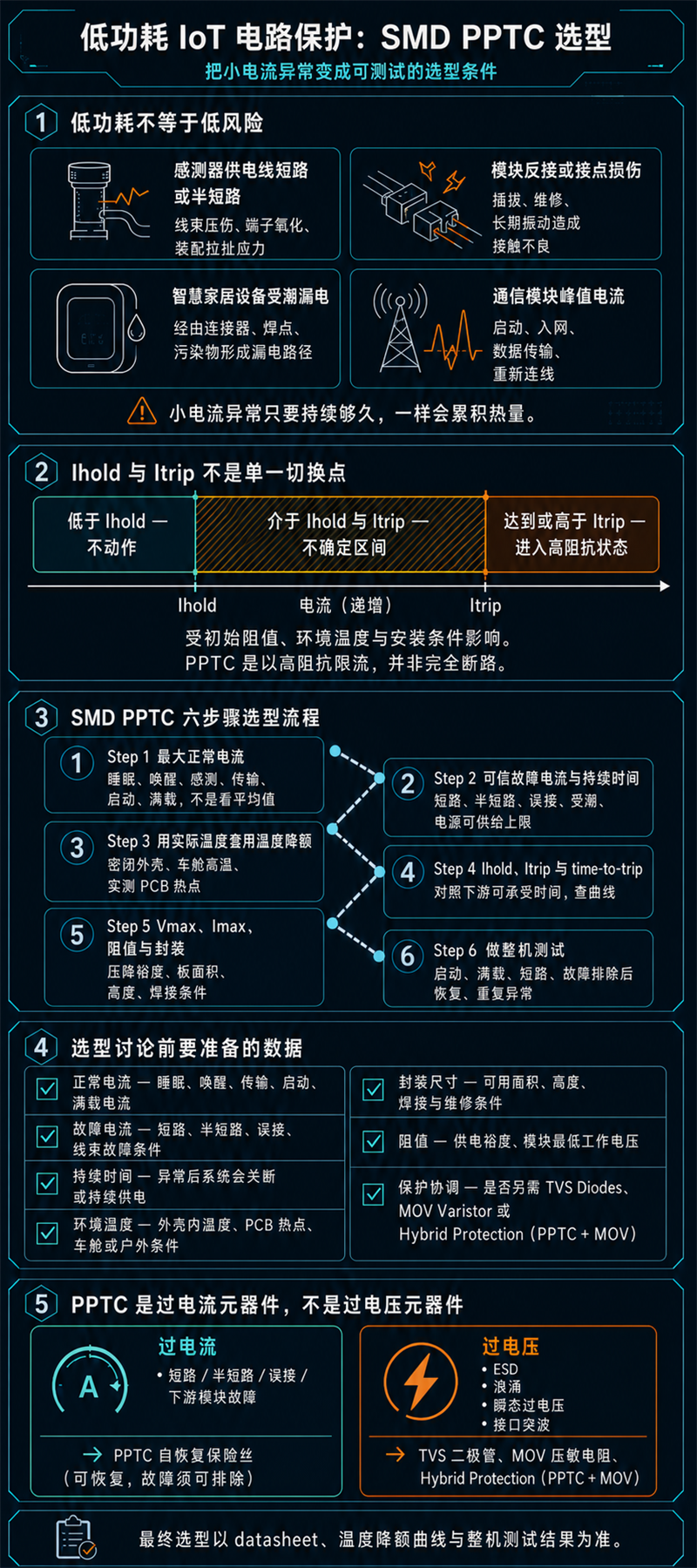

IoT 电路保护中的 SMD PPTC 选型流程：从电流、温度、封装开始
SMD PPTC 适合高密度板与空间受限设计。富致科技的 SMD PPTC 产品分类 列出多个表面贴装系列，并提供产品层级的操作电流、最大电压、特色、温度范围与规格下载。实际选型时，应回到对应产品页与 datasheet 确认，不要把单一系列规格套用到所有 SMD PPTC。以下流程可作为低功耗设备 PPTC 选型前的数据整理方式。
Step 1：列出最大正常电流，不只看平均睡眠电流
请把正常电流拆成几种状态：睡眠、唤醒、感测、传输、启动、满载、固件更新或电机/致动器动作。IoT 设备的平均电流很低，但短时间峰值可能比平均值高很多。如果只用平均值选 Ihold，正常启动就可能被误判成异常。
Step 2：列出可信故障电流与持续时间
故障条件要具体。不要只写「短路」。请列出感测器供电线短路、线束半短路、模块反接、连接器受潮、子板故障、外部电源误接等可能情境。每一种情境都应估算或测量可能电流，以及系统会持续供电多久。小电流若持续很久，仍可能造成热问题。
Step 3：用实际温度套用温度降额
温度降额 (thermal derating) 是低功耗设备容易漏看的条件。环境温度会影响可用保持电流。密闭外壳、车舱、日照、电源 IC、通信模块和邻近热源，都可能让 PPTC 周边温度高于工程师原先假设。富致科技的 PPTC 选型指南 将 thermal derating 与环境条件列为选型考量。对 IoT 设备来说，建议用实测 PCB 热点，而不是只用室温估算。
Step 4：确认 Ihold、Itrip 与 time-to-trip
Ihold 要在实际温度下高于最大正常电流。Itrip 要低于你希望保护介入的故障电流范围。time-to-trip 则要搭配后端元器件能承受的异常时间。这三者之间没有单一公式可以取代测试。尤其当故障电流接近 Ihold 与 Itrip 中间的不确定区域时，必须用实机确认。
Step 5：确认 Vmax、Imax、阻值与封装限制
低功耗设备也可能对压降敏感。PPTC 的阻值会影响供电裕度，尤其是电池供电、低电压感测器或通信模块供电路径。同时，SMD 封装尺寸不只影响放不放得下，也会影响焊接、散热、铜箔面积、邻近元器件距离与维修性。高密度板上，元器件位置有时比元器件名称更影响实际行为。
Step 6：做整机测试，不只看规格表
规格表是选型起点，不是结论。低功耗设备至少应安排以下测试：- 室温与最高环境温度下的正常启动测试
- 满载与通信峰值测试
- 感测器线短路或半短路测试
- 外壳密闭后的 PCB 热点测量
- 故障排除后的恢复行为确认
- 反覆异常后的系统功能确认
准备询料或送样前，可先整理工作电压、最大正常电流、可能故障电流、最高环境温度、封装限制与测试条件，再通过 联络富致科技 讨论选型方向。
低功耗设备 PPTC 选型检查表
| 检查项目 | 为什么重要 | 要提供的数据 |
| 正常电流 | 避免正常工作时误动作 | 睡眠、唤醒、传输、启动、满载电流 |
| 故障电流 | 判断是否能进入保护状态 | 短路、半短路、误接、线束故障条件 |
| 持续时间 | 小异常长时间存在也会升温 | 异常后系统会关断或持续供电 |
| 环境温度 | 影响 Ihold 与动作特性 | 外壳内温度、PCB 热点、车舱或户外条件 |
| 封装尺寸 | IoT 板上空间受限 | 可用面积、高度、焊接与维修条件 |
| 阻值 | 低压供电可能受压降影响 | 供电裕度、模块最低工作电压 |
| 保护协调 | PPTC 不是过电压保护元器件 | 是否另需 TVS Diodes、MOV Varistor 或 Hybrid Protection (PPTC+MOV) |
这张表的重点不是把数据填满，而是让 IoT 电路保护的故障条件被硬件、固件、可靠性和采购团队用同一套语言讨论。王工程师在一个无线感测器案子中，最初只提供平均耗电与电池容量。供应商无法判断保护元器件是否合适。后来团队补上启动峰值、外壳内最高温、感测器线短路条件与 PCB 布局位置，选型讨论才从「哪颗比较小」变成「哪个规格能通过实际故障测试」。
哪些应用适合优先评估 SMD PPTC？
SMD PPTC 并不是因为小就自动适合所有 IoT 装置。它适合优先评估的情境，是板上空间受限、需要可恢复过电流保护，而且故障条件可被排除或恢复。智慧家居感测器与控制板
门锁、窗磁、照明控制、空气质量感测器和环境监测节点，常有小型 PCB、电池供电、外部连接器和长时间待机需求。若风险来自感测器供电线、连接器或低压电源路径的过电流，可评估 SMD PPTC 是否符合电流、温度与封装条件。远端监测节点与工业 IoT 感测器
工业 IoT 感测器可能部署在设备内、管线旁或控制箱中。这些位置不一定容易维修。若异常是可排除的过电流，且系统允许故障排除后恢复，PPTC 的可恢复特性可降低更换一次性保护元器件的需求。通信模块与无线模块供电路径
通信模块的电流波形通常比一般感测器更动态。选型时要特别确认启动、注册网络、数据传输与重新连线时的峰值，避免把正常通信行为误判成故障。汽车座椅感测器、控制模块与低压周边
汽车座椅相关模块可能面临线束弯折、机构压迫、乘员感测、加热或控制周边的复合条件。若使用 PPTC，必须把车舱或座椅内部温度、线束故障条件和安装位置纳入温度降额与实测。若环境温度较高，可同步检查富致科技的 High Temperature Series，但仍需依实际 datasheet 与样机测试确认。
什么情况不能只靠 PPTC？
保护元器件选型最常见的错误，是把不同故障类型都交给同一颗元器件。PPTC 是过电流保护元器件，不是所有电气风险的总解答。ESD、浪涌或瞬态过电压需要另外处理
若产品风险来自 ESD、雷击浪涌、瞬态过电压或外部接口浪涌，应评估过电压保护架构。富致科技的 Overvoltage Protection 产品分类 包含 MOV Varistor、TVS Diodes 与 Hybrid Protection (PPTC+MOV)类别，可作为延伸查询方向。PPTC 可以在系统保护中扮演过电流限制角色，但不能把它当作 TVS Diodes 或 MOV Varistor 的替代品。
需要精密限流或快速电子关断时，可能需要其他方案
有些低功耗设备需要非常明确的电流门槛、快速关断、故障反馈或固件控制。这类情境可能需要保护 IC、电子开关、MOSFET 电源路径或其他保护架构。PPTC 是否适合，要看系统允许的响应时间、残余电流和恢复方式。故障电流低于 Itrip 时，需要重新检查
如果可信故障电流太低，低于 Itrip 或落在 Ihold 与 Itrip 中间的不确定区，就不能假设 PPTC 一定会快速动作。这时可能要调整保护点位置、重新评估 Ihold/Itrip、改变电源限流方式，或加入系统层检测。FAQ：IoT 电路保护与 SMD PPTC 常见问题
IoT 装置电流很小，为什么还需要过电流保护？
因为低功耗只描述正常工作状态，不代表故障状态没有风险。感测器线短路、连接器受潮、模块误接或线束压伤，都可能让小电流异常长时间存在。保护设计应确认可能故障电流、持续时间和热累积，而不是只看平均电流。SMD PPTC 是否适合所有感测器供电线？
不一定。SMD PPTC 适合空间受限且需要可恢复过电流保护的场景，但仍需确认工作电压、最大正常电流、可能故障电流、Ihold、Itrip、time-to-trip、阻值、温度降额和封装条件。Ihold 只要大于平均工作电流就可以吗？
不够。Ihold 应在实际环境温度下高于最大正常电流，而不是只高于平均睡眠电流。低功耗设备可能在启动、传输或唤醒时有短时间峰值，这些都要纳入正常条件。小电流异常如果低于 Itrip，PPTC 还会动作吗？
不能直接假设会动作。依富致科技 PPTC 技术数据，IH 与 IT 之间的区域行为无法完全确定，会受初始阻值、环境温度与安装条件影响。若故障电流低于 Itrip 或接近不确定区，应以整机测试确认，必要时调整保护架构。PPTC 可以取代 TVS Diodes 做 ESD 保护吗？
不建议这样理解。PPTC 主要用于过电流保护；ESD、浪涌或瞬态过电压应另外评估 TVS Diodes、MOV Varistor 或 Hybrid Protection (PPTC+MOV)。不同故障类型需要不同保护元器件协调。汽车座椅感测器或智能座舱模块选 PPTC 时要注意什么？
除了正常电流与故障电流，还要确认车舱或座椅内部温度、线束弯折或压伤条件、模块位置、附近热源、封装高度、振动环境与整机测试条件。不要只用室温 Ihold 判断是否合适。结论：把小电流异常变成可测试的选型条件
IoT 电路保护的关键，不是把低功耗产品当成低风险产品，而是把每一种异常状态转成可测试的电气与热条件。正常电流、故障电流、持续时间、环境温度、封装、阻值和恢复行为，都应在选型前先整理清楚。PPTC 自恢复保险丝可用于需要可恢复过电流保护、且故障可排除的场景。SMD PPTC 则适合在高密度板与小型化产品中优先评估。但最终选型不能只看名称或封装，仍需依 datasheet、温度降额曲线与整机测试确认。
如果你的 IoT、感测器、智慧家居、通信模块或汽车座椅控制板正在评估低功耗保护元器件，建议先列出工作电压、最大正常电流、可能故障电流、最高环境温度与封装限制。接着可依候选系列 datasheet 检查规格，并在需要样品或选型协助时整理条件提供给富致科技团队。
Sources
- 富致科技，PPTC 基础知识
- 富致科技，选择 PPTC 可复式保险丝的全面指南
- 富致科技，PPTC Resettable Fuse 产品分类
- 富致科技，SMD PPTC 产品分类
- 富致科技，Overvoltage Protection 产品分类
- Semiware, How PPTC Resettable Fuses Protect Electronic Circuits
