为何故障偏偏出现在夜班
假设产线两班后于 02:40 停机；重新送电后恢复，早上灯号全绿。此例说明工业设备异常停机原因难查：维修到场前，运转条件与证据可能都已改变。查夜间差异：空调节能设置可能降低机柜散热；无人运转配方可能维持高热负载；定时启动电机可能改变供电负载。也查 PLC 调度、网络维护、互锁及交班进程。夜间发生不等于电气故障。
复机可能模糊事件顺序，但未必清除记录。电源可能在过载后重试，控制器可能因看门狗超时重启。PPTC 通电时可能维持高温高阻态，须移除或降低供电并冷却才能复位。复位设备前应保留记录。
可测量的工业设备异常停机原因

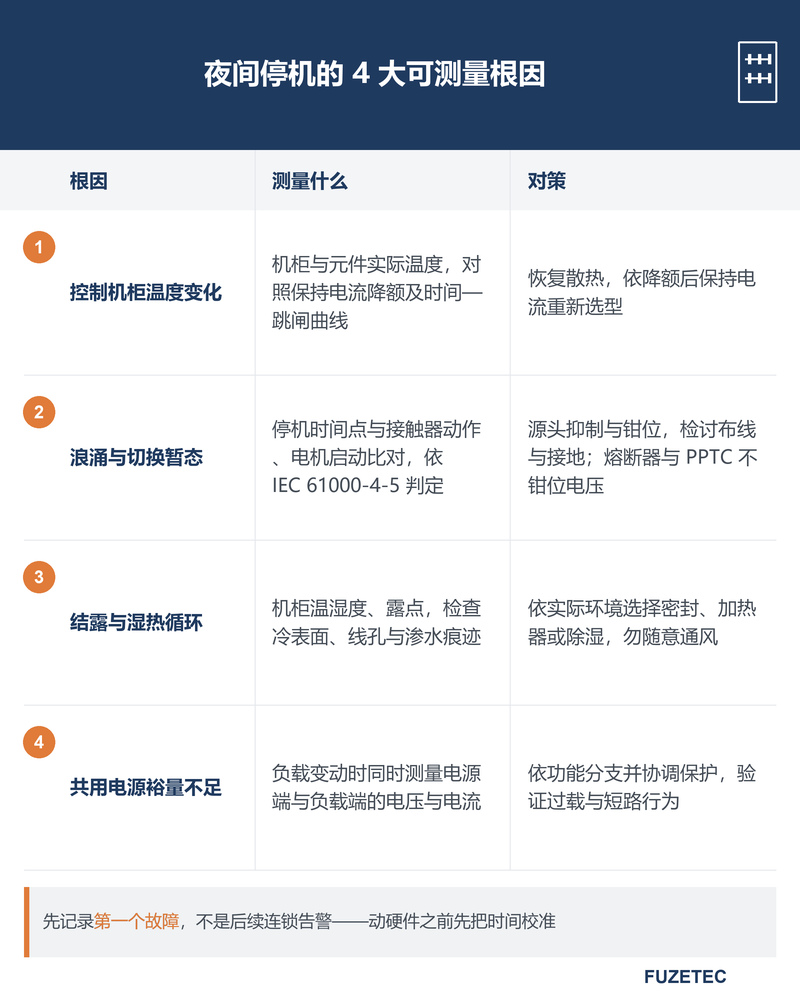

夜间停机的电气原因可分四类测量，各有征兆与对策。控制机柜内的温度变化
PPTC 受热动作，电流能力依局部温度而变。能在低温工作台承受正常负载，未必能在高温机柜承受。应查型号温度降额与跳闸时间曲线，纳入启动脉冲及邻近元件发热。Fuzetec 的 PPTC 自恢复熔断器选型指南说明选型条件。仅作示意：额定保持电流 1.0 A 乘以假设温度系数 0.60，得到 0.60 A。此时 0.65 A 持续负载超出保证不跳闸的能力；确切跳闸时间仍须查曲线及测试。数值并非 Fuzetec 产品规格。
现场布线上的浪涌与切换暂态
感性负载切换可能通过传导或耦合暂态干扰控制线路。记录复位是否与接触器动作、电机启动或市电事件同时发生。IEC 61000-4-5 定义浪涌测试方法与建议等级；实际要求由适用产品标准及安装条件决定，并非统一适用所有工业设备 [1]。应区分浪涌、电快速暂态、电压暂降与噪声。熔断器或 PPTC 无法钳位电压尖峰；依测量结果，可能须采用钳位、源头抑制、调整布线或接地等措施。
结露与湿热循环
表面低于周围空气露点时，可能结露。记录机柜温湿度，检查低温表面、电缆入口及进水迹象。水气可能造成漏电或输入不稳，但仅凭清晨停机，不能认定结露就是原因。Rittal 说明机柜加热与湿度管理可改善此机制 [2]。应依环境选择密封、加热或除湿；任意通风反而可能引入潮湿或受污染的空气。
共用电源的负载裕量不足
共用 24 V 电源可能供应传感器、阀件及人机界面。负载突变可能使电源进入限流，或造成电缆压降过大，让 PLC 或外围装置触及欠压阈值。应同时测量电源端与负载端电压，以辨别原因。电机控制器启动即跳闸也有类似线索：稳态电流合格，不代表启动裕量足够。依适当断电隔离进程检查端子及连接器；高接触电阻可能造成间歇性压降，却未超过熔断器额定电流。
系统化排查夜间停机
故障排除先查最早故障：控制电源全失、驱动器故障、I/O 信号消失，或 PLC 仍运作但工艺停止。记录设备状态、保留原始警报，避免把相同停机症状误认为相同根因。步骤一：维修前先校准时间
同步 PLC、驱动器、SCADA 与电力记录器时钟，确认时间戳分辨率。采集重启原因及最早事件，而非只看连锁警报。比对夜间配方、空调调度及邻近设备；尽可能保留事件前资料，以辨识触发点。步骤二：测量可疑支路
同步记录可疑支路电压、电流及机柜温湿度。触发与采样速度须足以捕捉目标事件；一般趋势记录或最小／最大值电表可能漏掉短暂骤降或暂态。必要时使用电能质量记录器或额定合适的示波器，由合格人员选择探头与测量方法。持续涵盖相关夜间周期。若 PLC 也会断电，应使用独立供电记录器或断电保留存储；随控制器断电而消失的输入，无法可靠保留证据。
步骤三：重现运转条件
依额定范围与现场进程，重现相关配方、温度与负载顺序，每次只改一变量。高温时故障支持热因素假设，却不能据此确认故障元件。先查电源、接点、负载或保护元件何者先改变状态，再于相同条件验证改善。保护元件的适用范围
依测量故障及可提供能量选择过电流保护。若跳闸行为、残余电流、电压及故障电流额定值合适，PPTC 可用于部分低功率控制支路。它以高阻态限制电流，不提供电气隔离，不能取代电机过载保护、安全功能或所有上游短路保护。需快速精准控制电流时，可考虑电子保险丝或电子电路保护器；TI 的 PLC 参考设计示范此作法 [3]。传统熔断器须有适当分断能力与保护协调。TVS 二极管可钳位暂态，但选型须考虑工作电压、钳位电压、脉冲能量及布局，不能只看电源轨标称电压。
保护元件不能修正 PLC 逻辑错误、轴承磨损、传感器偏位或通信超时。更换元件前，应先通过电气测量确认需求。
预防再次夜间停机的五项设计改善
- 依实测条件设计。比对持续电流、脉冲时间、电压容许范围与最不利局部温度；耐高温型号也须核对自身曲线。避免过电流保护元件选型陷阱，例如提高额定值却未确认布线及负载保护。
- 依功能分支并协调保护。只有支路保护与上游电源适当配合，才能缩小故障影响。限流电源可能无法提供足够故障电流，让热动作元件快速跳闸；须验证过载及短路行为。
- 保留证据。基本双端 PPTC 没有故障输出，须另加电压／电流监测，或选用具诊断输出的保护器。记录须断电保留，并能区分支路跳闸与上游供电中断。
- 管理重启。确认冷却时间、重试限制及设备重启许可。电气自动复位不得引发意外动作，或对持续故障反复送电。
- 处理环境触发因素。依测量恢复散热、处理渗入问题及管理结露，再于代表性夜间条件验证并记录结果。
将设备运行效益换算成成本
用工厂记录估算：停机次数乘以平均停机时间及每小时损失的边际贡献，再加上相关报废与重启人工，避免重复计算。与工程、元件、安装及验证成本比较。区分故障本身与等候处理的时间；硬件尚未修正前，记录及远程通知也可能缩短后者。比较改善前后记录，评估可靠性提升。
FAQ 常见问题
为何夜间停机后，设备又能正常重启？
触发条件可能已消失，或重新送电复位了电源、控制器或保护元件。恢复不等于找到原因；下次复位前，保留故障历史并记录电压、电流与重启原因。外面较冷，机柜为何反而在夜间更热？
建筑物散热减少，加上持续夜间负载，可能提高柜内温度。应在受影响元件旁放置记录器，不能以室外温度取代局部测量。换更大熔断器或提高保持电流，能解决问题吗？
须经完整选型审查确认原元件额定值不足，且新额定值仍能保护布线与负载时才适用。先检查电流脉冲、温度降额、故障电流与保护协调。哪些工业设备异常停机原因无法靠保护元件修正？
机械磨损、控制逻辑错误、通信超时、传感器偏位及工艺漂移，各需对应改善。用事件记录区分这些问题与过载、电压扰动及电气接点故障。PPTC 能自行向 PLC 回报跳闸吗？
基本双端 PPTC 不能。须加装适当监测，或选用具诊断输出的保护器，并确保事件不因同一控制电源中断而遗失。结论
记录最早故障、运转条件与恢复顺序，有助查明工业设备异常停机原因。并查温度、水气、电压扰动、共用电源负载，以及软件与工艺事件。再依确认的失效机制选型、协调保护并验证改善，让下一班有证据可查。设备保护选型咨询（CTA）
检视控制板、PLC 外围或传感器支路的保护设计？请提供电路电压、正常与启动电流、局部温度、故障波形及重启需求，联系 Fuzetec，讨论符合运转条件的保护选型。参考资料
