BMS 过电流保护不是把一颗保护元器件放进电池包就结束；PPTC 自恢复保险丝较适合评估在低压、可恢复、故障可排除的 BMS 支路，例如控制板低压输入、检测或通信周边电源、部分电池包辅助支路。主电池输出、高压 DC link 或高能量故障路径，仍需回到系统级保护架构，不能把 PPTC 当成唯一保护。
真正容易出问题的地方，往往不是工程师完全没有做保护，而是把「BMS 过电流保护」看成单一位置。电池管理系统同时牵涉监测、通信、功率路径、低压供电与热环境；每一层的故障能量、恢复需求和验证条件都不同。
假设情境：2026 年 4 月，硬件工程师 Alex 在一个 48V 储能模块项目中，主回路已经配置系统级保护，但 BMS 控制板上的低压辅助输入没有独立限流。样机第一次接线测试时，周边负载短路让控制板局部升温。问题不是主保护没有动作，而是低压支路缺少合适的板级过电流保护。

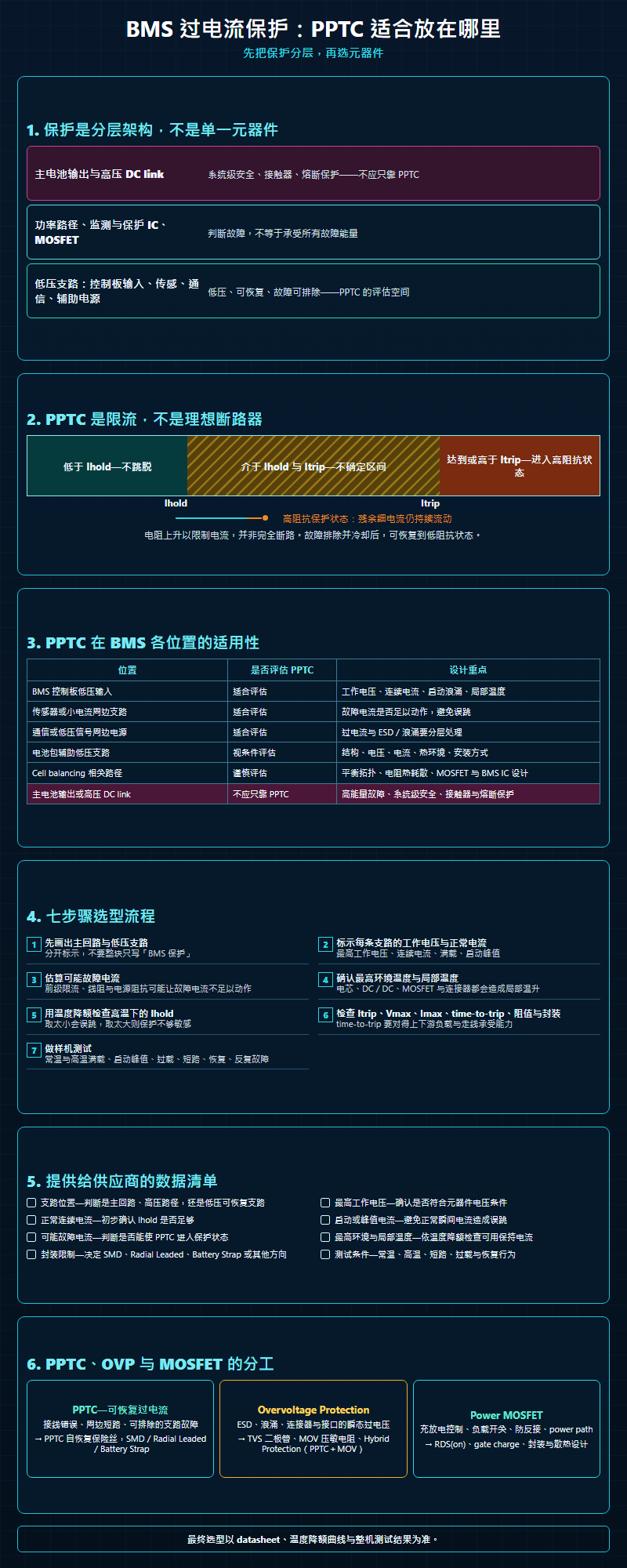

这篇文章会把 BMS protection，也就是电池管理系统保护，拆成可判断的工程层次，说明 PPTC 自恢复保险丝适合放在哪些低压支路、哪些位置不该过度简化，以及选型前要准备哪些电压、电流、故障与温度数据。
Key Takeaways
- BMS 过电流保护是分层架构，不是单一元器件选型；主回路、高压路径与低压支路要分开判断。
- PPTC 自恢复保险丝在正常状态下维持低阻抗；异常过电流造成升温时，电阻上升以限制电流，故障排除并冷却后可恢复到低阻抗状态。
- PPTC 较适合评估于 BMS 控制板低压输入、检测/通信周边电源、部分电池包辅助支路与可排除故障的低压支路。
- 选型前要确认工作电压、正常负载电流、峰值电流、可能故障电流、Ihold、Itrip、time-to-trip、温度降额、封装与整机测试条件。
- 富致科技可从 PPTC Resettable Fuse、Overvoltage Protection 与 Power MOSFET 产品分类，协助工程团队建立保护元器件候选清单，但最终仍需依 datasheet 与实测确认。
想先建立候选料号？ 先看富致科技的 PPTC 自恢复保险丝产品分类，再依支路电压、正常电流、故障电流与温度条件缩小范围。
什么是 BMS 过电流保护？先把保护分层看清楚
BMS 是 Battery Management System，中文常称电池管理系统。依据 Texas Instruments 的 battery management ICs 页面，电池管理相关产品包含 chargers、gauges、monitors 与 protection ICs，并应用在 industrial、automotive、consumer electronics、HEV/EV、energy storage systems 与 e-mobility 等场景。这代表 BMS protection / battery protection 不是单一功能。它通常包含电压监测、电流监测、温度监测、电池均衡、通信、保护判断与功率路径控制。Infineon 的 BMS 应用页 也把 battery management ICs、protection/monitoring ICs、current sensors、ESD/surge protection 与 MOSFETs 放在同一个应用语境中，显示 BMS 设计本来就需要多类元器件协调。
电池监测与保护 IC：判断故障，不等于承受所有故障能量
BMS IC 或 protector IC 的任务通常与监测、判断、通信或控制相关。它们可以检测电压、电流、温度或状态，但实际承受故障能量的元器件，可能是 MOSFET、保险丝、接触器、保护 IC 周边元器件，或其他系统级保护装置。因此，当工程团队问「BMS 过电流保护怎么做？」第一步不是直接选 PPTC、MOSFET 或保险丝，而是先画出故障路径：电流从哪里来？经过哪条支路？故障时能量多大？系统希望故障排除后恢复，还是必须永久断开并由维修流程处理？
功率路径保护：主回路要用系统架构思考
主电池输出、高压 DC link、充放电主路径与高能量短路，是系统级保护问题。这些位置通常牵涉法规、安全策略、接触器、熔断保护、MOSFET power path、热设计与整机验证。PPTC 自恢复保险丝不应被描述为这些高能量路径的通用替代方案。富致科技的 PPTC 基础知识 说明 PPTC 在故障升温时是电阻上升以限制电流，而不是变成理想断路器。这个差异在 BMS 主回路中特别重要，因为故障能量可能超出一般板级可恢复元器件可以承担的范围。
低压支路保护：PPTC 才有较清楚的评估空间
BMS 系统里仍有许多低压、低能量或局部支路，例如控制板输入、传感器供电、通信周边、辅助电源、显示/指示电路、低压控制板与部分电池包辅助支路。这些位置如果发生局部短路、接线错误或周边负载异常，工程团队可能希望限制电流，并在故障排除后让支路恢复。这正是 PPTC 自恢复保险丝较适合被评估的语境：低压、可恢复、故障可排除，而且正常工作电流、故障电流与热环境都能落在元器件规格与测试确认范围内。
PPTC 自恢复保险丝如何做过电流保护？
PPTC 自恢复保险丝是一种可恢复的过电流保护元器件。依据富致科技的 PPTC 选型指南，PPTC 在正常状态下维持低电阻；当过电流使材料升温时，电阻会显著增加；异常电流恢复正常、元器件冷却后，会回到低电阻状态并再次保护电路。富致科技的 PPTC 基础知识 进一步说明，PPTC 材料中有导电粒子分布于聚合物结构内。故障电流造成升温时，材料状态改变，使导电路径减少，电阻上升并限制电流。
Ihold、Itrip 与温度降额要一起看
选型时要先定义保持电流 (Ihold) 与动作电流或动作电流 (Itrip)。Ihold 可理解为元器件在指定条件下可持续承受而不动作的电流；Itrip 则是触发元器件进入高阻状态的电流条件。但 BMS 低压支路不是实验室单点测试。电池模块、储能箱体或 EV 周边环境会有局部热源，PPTC 周边温度可能高于室温。富致科技的选型指南列出 thermal derating，也就是温度降额，提醒工程师要依不同环境温度确认选型；高温环境也可进一步评估 High Temperature Series 是否符合实际条件。
假设情境：Mina 负责一片 BMS 通信子板。她在 25°C 台架测试时看到支路电流稳定，于是只用常温 Ihold 做初选。到了热箱测试，PPTC 附近同时受到 DC/DC 与电池模块残热影响，实际局部温度升高。这时可用保持电流下降，原本看似保守的选型变成误跳风险。
这不是单纯的零件好坏问题，而是选型条件没有回到实际温度。
PPTC 不是理想断路器
PPTC 的作用是通过电阻上升限制电流，不是像理想开关一样把电路完全切开。这句话在 BMS 文章里必须说清楚，因为电池系统的故障能量可能很高。如果支路需要永久断开、需要明确隔离，或涉及高能量主路径，工程团队不应把 PPTC 当成唯一保护。PPTC 更适合被放在「故障可排除、支路可恢复、规格与热条件可验证」的位置。
PPTC 适合放在哪些 BMS 低压支路？
下面这张表可作为初步判断。它不是替代 datasheet，也不是保证适用；它的目的是帮工程师先分辨哪些位置值得把 PPTC 放进候选清单。| BMS 位置 | 是否适合评估 PPTC | 设计重点 | 常见候选方向 |
| BMS 控制板低压输入 | 适合评估 | 工作电压、连续电流、启动浪涌、局部温度 | SMD PPTC / Radial Leaded PPTC |
| 传感器或小电流周边支路 | 适合评估 | 故障电流是否足以使 PPTC 动作，避免误跳 | SMD PPTC / Chip & Disc PPTC |
| 通信或低压信号周边电源 | 适合评估 | 过电流与 ESD/浪涌要分层处理 | SMD PPTC，必要时另评估 OVP 类元器件 |
| 电池包辅助低压支路 | 视条件评估 | 结构、电压、电流、热环境、安装方式 | Battery Strap / SMD / Radial 依结构评估 |
| Cell balancing 相关路径 | 谨慎评估 | 平衡拓扑、电阻热耗散、MOSFET 与 BMS IC 设计 | 需依实际电路确认 |
| 主电池输出或高压 DC link | 不应只靠 PPTC | 高能量故障、系统级安全、接触器/熔断保护 | 不应以一般 PPTC 取代系统级保护 |
BMS 控制板低压输入
控制板低压输入是常见的板级保护位置。这条支路的功能通常是供应 BMS MCU、通信、检测或周边电路。若接线错误、下游短路或外接模块故障，工程团队可能希望限制电流并保护 PCB 走线与前级供电。此时 PPTC 是否合适，取决于工作电压、正常电流、启动峰值、可能故障电流、PPTC 附近温度与封装空间。若 PCB 空间有限，可先查看 SMD PPTC 产品分类，但仍要回到 datasheet 与实测。
支路数据还没整理好？ 建议先列出每条低压支路的工作电压、最大连续电流、启动峰值、故障电流与最高温度，再到 产品搜索 建立候选料号清单。
传感器、通信与低压周边电源
BMS 可能连接温度传感器、电流检测周边、通信隔离或其他低压模块。这些支路的故障电流不一定大，但局部短路仍可能造成供电拉低、PCB 发热或前级保护误动作。PPTC 可用来评估局部限流，但要注意两件事。第一，故障电流必须足以让 PPTC 在合理时间内进入保护状态。第二，正常工作与短时间峰值不能太靠近 Itrip，否则高温或批次阻值差异可能造成误跳。
若这些支路同时面对 ESD、浪涌或瞬态电压，PPTC 不能取代 TVS Diodes、MOV Varistor 或其他 Overvoltage Protection。过电流与过电压是不同故障，需要分层设计。
电池包辅助支路与 Battery Strap
富致科技的 Battery Strap 页面列出 Strap Series 电池用 PPTC 自恢复式保险丝，应用包含 rechargeable battery packs、lithium cell and battery packs。这使 Battery Strap 成为电池包语境中值得评估的产品方向。因此在讨论电池组过电流保护时，应先确认它是主回路保护、辅助支路保护，还是 BMS PCB 上的局部限流。
但「电池包」不是单一条件。不同电池包的电压、支路电流、安装方式、散热条件与故障能量不同。Battery Strap 可被纳入候选，但不应被描述为所有 EV 或 ESS 电池包主保护的替代方案。
不适合简化成 PPTC 的位置
主电池输出、高压 DC link、充放电主路径、接触器周边高能量故障，不适合用一句「加 PPTC」带过。这些位置需要系统安全策略、保护协调、热设计、功率元器件选型与整机测试。如果你正在设计这类路径，建议把 PPTC 放回「支路保护候选」的位置，不要把它当成主保护答案。若设计涉及开关或 power path，还需要同步评估 Power MOSFET 产品分类 与相关散热、RDS(on)、gate charge 条件。
BMS 过电流保护选型流程
PPTC 选型前，先把 BMS 的低压支路数据整理成同一张表。这比直接查料号更可靠，也能让供应商更快判断候选方向。Step 1：先画出主回路与低压支路
先把主电池路径、充放电路径、BMS 控制板供电、检测支路、通信支路、辅助电源与其他周边分开。不要在同一张图上只标「BMS 保护」，否则容易把主回路与低压支路混在一起。Step 2：标示每条支路的工作电压与正常电流
富致科技的 PPTC 选型指南把工作电压与保持电流列为选型条件。对 BMS 低压支路来说，至少要知道最高工作电压、正常连续电流、满载电流与启动瞬间峰值。Step 3：估算可能故障电流
PPTC 要能在故障时发挥作用，故障电流与热条件必须足以让元器件进入保护状态。如果前级电源本身有限流，或线阻、电源阻抗使故障电流偏低，PPTC 可能不会如预期动作。这需要通过电路分析与样机测试确认。Step 4：确认最高环境温度与局部温度
BMS 板不一定工作在室温。EV、储能与电池模块的外壳、电芯、DC/DC、MOSFET、电感与连接器都可能造成局部温升。PPTC 选型要看元器件附近的实际温度，而不只看实验室环境温度。Step 5：用温度降额检查高温下的 Ihold
温度降额会影响可用保持电流。若只用室温 Ihold 选型，可能在高温满载下误跳。相反地，若为了避免误跳而把 Ihold 放太大，又可能让真正故障时保护不够敏感。Step 6：检查 Itrip、Vmax、Imax、time-to-trip、阻值与封装
富致科技的选型指南列出动作电流、最大电压、最大电流、动作时间、环境条件与封装等因素。BMS 低压支路也要逐项确认，尤其是 time-to-trip 是否符合下游负载与 PCB 走线承受能力。Step 7：做样机测试
最后要做整机测试。建议测试包含常温满载、高温满载、启动峰值、过载、短路、故障解除后恢复，以及反覆故障后的状态检查。这些测试不能用文章或初步表格取代。假设情境：Ravi 的 EV 辅助电源板在第一版设计中把低压通信支路与检测支路共用一个保护点。短路测试时，通信支路异常拉低了检测电源，让 BMS 反馈不稳定。第二版设计先分支路，再分别确认 Ihold、Itrip 与局部温度，问题才被定位清楚。这个案例提醒我们，保护点的位置和料号同样重要。
PPTC、OVP、MOSFET 在 BMS 中如何分工？
BMS 保护架构应该被看成协调设计，而不是元器件清单。PPTC、Overvoltage Protection 与 Power MOSFET 可能都出现在同一个系统里，但它们处理的问题不同。PPTC：偏向可恢复过电流限制
PPTC 自恢复保险丝的核心价值，是在适合的条件下提供可恢复的过电流限制。对 BMS 低压支路来说，这对接线错误、周边短路或可排除故障特别有意义。要注意的是，PPTC 的可恢复特性不是「不用测试」的理由。可恢复代表故障排除与冷却后可回复低阻状态，但每个应用仍要确认故障能量、温度、时间与系统安全要求。
Overvoltage Protection：处理浪涌、ESD 与瞬态电压
富致科技的 Overvoltage Protection 产品分类 包含 MOV Varistor、TVS Diodes 与 Hybrid Protection (PPTC+MOV)。这些类别常用于讨论浪涌、ESD 或瞬态电压相关保护。在 BMS 低压通信、外部连接器或检测接口上，过电流与过电压可能同时存在。但 PPTC 与 TVS/MOV 的功能不同，不能互相替代。选型仍要看波形、电压、能量、端口位置与 datasheet。
Power MOSFET：处理开关、power path 与热设计
若 BMS 设计涉及充放电控制、低压负载开关、反接保护或 power path，Power MOSFET 的 RDS(on)、gate charge、封装与散热就会影响整体表现。富致科技的 Power MOSFET 产品分类 目前列出 Si MOSFET。MOSFET 可以参与保护控制，但它也不是单独答案。若故障条件超出元器件安全工作区，仍需要其他保护策略协调。
富致科技可如何协助 BMS 与电池模块保护元器件选型？
富致科技股份有限公司成立于 1999 年，依据 富致科技公司简介，定位为保护元器件设计与制造厂商，并提到自主研发高分子正温度系数配方技术，提供 PTC/PPTC 自恢复保险丝产品。公司产品分类包含 PPTC Resettable Fuse、Overvoltage Protection 与 Power MOSFET。对 BMS、储能、EV 与电池模块团队来说，选择 EV 保护元器件或电池模块保护元器件时，较实际的合作方式不是问「哪一颗可以保护整个系统」，而是提供具体支路数据，让保护元器件候选更接近真实条件。若应用属于 ESS 或大型电池柜，也应把储能系统保护元器件分成主回路、高压路径与低压支路候选来讨论。
提供给供应商的数据清单
| 数据 | 为什么需要 |
| 支路位置 | 判断是主回路、高压路径，还是低压可恢复支路 |
| 最高工作电压 | 确认是否符合元器件电压条件 |
| 正常连续电流 | 初步确认 Ihold 是否足够 |
| 启动或峰值电流 | 避免正常瞬间电流造成误跳 |
| 可能故障电流 | 判断是否能使 PPTC 进入保护状态 |
| 最高环境与局部温度 | 依温度降额检查高温下可用保持电流 |
| 封装限制 | 决定 SMD、Radial、Battery Strap 或其他方向 |
| 测试条件 | 确认常温、高温、短路、过载与恢复行为 |
若你的设计已经整理出上述数据，可以通过富致科技 联络我们 提供电路条件，讨论 PPTC、Overvoltage Protection 或 Power MOSFET 类别是否需要纳入候选。
FAQ：BMS 过电流保护与 PPTC 选型常见问题
PPTC 可以取代 BMS 主保险丝或接触器吗？
不能这样简化。PPTC 适合评估在低压、可恢复、故障可排除的支路；主电池输出、高压 DC link 或高能量故障路径，应回到系统级保护架构，不能只用 PPTC 取代主保险丝、接触器或其他安全设计。BMS 低压支路为什么适合考虑可恢复保护？
低压支路常见问题包含周边短路、接线错误、检测或通信模块异常。若故障排除后希望支路恢复，且电压、电流、故障能量与温度条件符合元器件规格，PPTC 自恢复保险丝可以纳入候选。电池包用 PPTC 是否一定要用 Battery Strap？
不一定。Battery Strap 适合被评估在特定电池包结构与应用条件中，但 BMS PCB 低压支路也可能使用 SMD PPTC 或其他封装。选型要看安装方式、工作电压、电流、热环境与 datasheet。PPTC 放在高温电池模块附近要注意什么？
要注意温度降额。环境温度会影响可用保持电流，PPTC 周边局部温度也可能高于外部温度。选型时应确认最高环境温度、PCB 实测温度、邻近热源与实机满载条件。PPTC 和 TVS/MOV 在 BMS 保护中有什么不同？
PPTC 主要用于过电流保护；TVS Diodes、MOV Varistor 或 Hybrid Protection (PPTC+MOV)则属于过电压、浪涌或瞬态电压保护语境。两者处理的故障不同，应依端口、波形、电压、电流与能量条件分层设计。如何提供数据给供应商协助选型？
至少提供支路位置、工作电压、正常电流、峰值电流、可能故障电流、最高环境温度、PPTC 周边局部温度、封装限制与测试条件。数据越接近实际使用情境，越能缩小候选元器件范围。结论：先分层，再选元器件
BMS 电池管理系统过电流保护，真正的起点不是料号，而是分层。主回路、高压路径、控制板低压输入、检测支路、通信支路与电池包辅助支路，面对的故障能量与恢复需求都不同。PPTC 自恢复保险丝的合理位置，是低压、可恢复、故障可排除且规格可验证的支路。它能在适合条件下提供过电流限制，但不应被说成整个 BMS 过电流保护的唯一答案。
下一步很务实：先列出每条支路的电压、正常电流、峰值电流、故障电流与最高温度，再依 Ihold、Itrip、time-to-trip、温度降额与封装建立候选清单。若需要协助比对 PPTC、Overvoltage Protection 或 Power MOSFET 类别，可联络我们讨论实际电路条件。
准备进入选型？ 带着支路数据查看 PPTC Resettable Fuse 产品分类，或通过 联络我们 提供 BMS、EV、ESS 与电池模块应用条件。
