BMS 過電流保護不是把一顆保護元件放進電池包就結束；PPTC 自復式保險絲較適合評估在低壓、可復歸、故障可排除的 BMS 支路，例如控制板低壓輸入、感測或通訊周邊電源、部分電池包輔助支路。主電池輸出、高壓 DC link 或高能量故障路徑，仍需回到系統級保護架構，不能把 PPTC 當成唯一保護。
真正容易出問題的地方，往往不是工程師完全沒有做保護，而是把「BMS 過電流保護」看成單一位置。電池管理系統同時牽涉監測、通訊、功率路徑、低壓供電與熱環境；每一層的故障能量、恢復需求和驗證條件都不同。
假設情境：2026 年 4 月，硬體工程師 Alex 在一個 48V 儲能模組專案中，主回路已經配置系統級保護，但 BMS 控制板上的低壓輔助輸入沒有獨立限流。樣機第一次接線測試時，周邊負載短路讓控制板局部升溫。問題不是主保護沒有動作，而是低壓支路缺少合適的板級過電流保護。

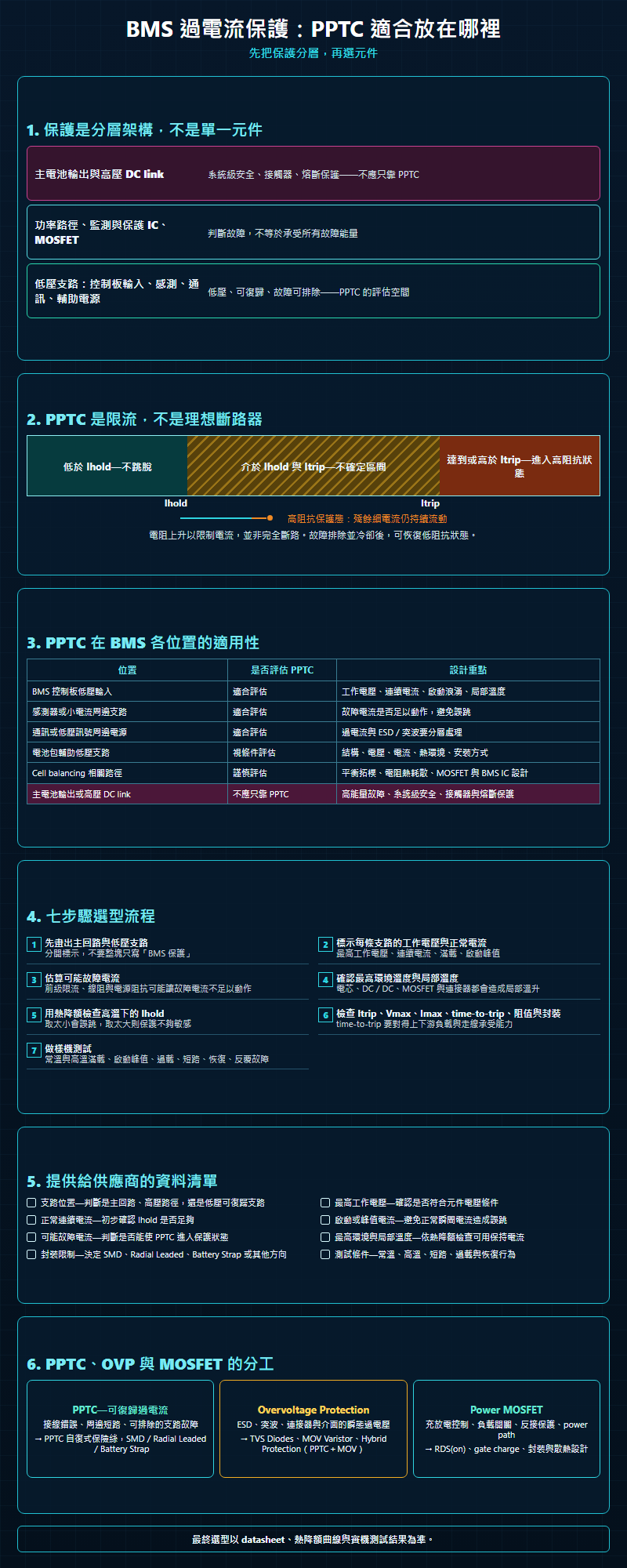

這篇文章會把 BMS protection，也就是電池管理系統保護，拆成可判斷的工程層次，說明 PPTC 自復式保險絲適合放在哪些低壓支路、哪些位置不該過度簡化，以及選型前要準備哪些電壓、電流、故障與溫度資料。
Key Takeaways
- BMS 過電流保護是分層架構，不是單一元件選型；主回路、高壓路徑與低壓支路要分開判斷。
- PPTC 自復式保險絲在正常狀態下維持低阻抗；異常過電流造成升溫時，電阻上升以限制電流，故障移除並冷卻後可恢復低阻抗狀態。
- PPTC 較適合評估於 BMS 控制板低壓輸入、感測/通訊周邊電源、部分電池包輔助支路與可排除故障的低壓支路。
- 選型前要確認工作電壓、正常負載電流、峰值電流、可能故障電流、Ihold、Itrip、time-to-trip、熱降額、封裝與實機測試條件。
- 富致科技可從 PPTC Resettable Fuse、Overvoltage Protection 與 Power MOSFET 產品分類，協助工程團隊建立保護元件候選清單，但最終仍需依 datasheet 與實測確認。
想先建立候選料號？ 先看富致科技的 PPTC 自復式保險絲產品分類，再依支路電壓、正常電流、故障電流與溫度條件縮小範圍。
什麼是 BMS 過電流保護？先把保護分層看清楚
BMS 是 Battery Management System，中文常稱電池管理系統。依據 Texas Instruments 的 battery management ICs 頁面，電池管理相關產品包含 chargers、gauges、monitors 與 protection ICs，並應用在 industrial、automotive、consumer electronics、HEV/EV、energy storage systems 與 e-mobility 等場景。這代表 BMS protection / battery protection 不是單一功能。它通常包含電壓監測、電流監測、溫度監測、電池均衡、通訊、保護判斷與功率路徑控制。Infineon 的 BMS 應用頁 也把 battery management ICs、protection/monitoring ICs、current sensors、ESD/surge protection 與 MOSFETs 放在同一個應用語境中，顯示 BMS 設計本來就需要多類元件協調。
電池監測與保護 IC：判斷故障，不等於承受所有故障能量
BMS IC 或 protector IC 的任務通常與監測、判斷、通訊或控制相關。它們可以偵測電壓、電流、溫度或狀態，但實際承受故障能量的元件，可能是 MOSFET、保險絲、接觸器、保護 IC 周邊元件，或其他系統級保護裝置。因此，當工程團隊問「BMS 過電流保護怎麼做？」第一步不是直接選 PPTC、MOSFET 或保險絲，而是先畫出故障路徑：電流從哪裡來？經過哪條支路？故障時能量多大？系統希望故障排除後恢復，還是必須永久斷開並由維修流程處理？
功率路徑保護：主回路要用系統架構思考
主電池輸出、高壓 DC link、充放電主路徑與高能量短路，是系統級保護問題。這些位置通常牽涉法規、安全策略、接觸器、熔斷保護、MOSFET power path、熱設計與整機驗證。PPTC 自復式保險絲不應被描述為這些高能量路徑的通用替代方案。富致科技的 PPTC 基礎知識 說明 PPTC 在故障升溫時是電阻上升以限制電流，而不是變成理想斷路器。這個差異在 BMS 主回路中特別重要，因為故障能量可能超出一般板級可復歸元件可以承擔的範圍。
低壓支路保護：PPTC 才有較清楚的評估空間
BMS 系統裡仍有許多低壓、低能量或局部支路，例如控制板輸入、感測器供電、通訊周邊、輔助電源、顯示/指示電路、低壓控制板與部分電池包輔助支路。這些位置如果發生局部短路、接線錯誤或周邊負載異常，工程團隊可能希望限制電流，並在故障排除後讓支路恢復。這正是 PPTC 自復式保險絲較適合被評估的語境：低壓、可復歸、故障可排除，而且正常工作電流、故障電流與熱環境都能落在元件規格與測試確認範圍內。
PPTC 自復式保險絲如何做過電流保護？
PPTC 自復式保險絲是一種可復歸的過電流保護元件。依據富致科技的 PPTC 選型指南，PPTC 在正常狀態下維持低電阻；當過電流使材料升溫時，電阻會顯著增加；異常電流恢復正常、元件冷卻後，會回到低電阻狀態並再次保護電路。富致科技的 PPTC 基礎知識 進一步說明，PPTC 材料中有導電粒子分布於聚合物結構內。故障電流造成升溫時，材料狀態改變，使導電路徑減少，電阻上升並限制電流。
Ihold、Itrip 與熱降額要一起看
選型時要先定義保持電流 (Ihold) 與動作電流或跳脫電流 (Itrip)。Ihold 可理解為元件在指定條件下可持續承受而不跳脫的電流；Itrip 則是觸發元件進入高阻狀態的電流條件。但 BMS 低壓支路不是實驗室單點測試。電池模組、儲能箱體或 EV 周邊環境會有局部熱源，PPTC 周邊溫度可能高於室溫。富致科技的選型指南列出 thermal derating，也就是熱降額，提醒工程師要依不同環境溫度確認選型；高溫環境也可進一步評估 High Temperature Series 是否符合實際條件。
假設情境：Mina 負責一片 BMS 通訊子板。她在 25°C 桌上測試時看到支路電流穩定，於是只用常溫 Ihold 做初選。到了熱箱測試，PPTC 附近同時受到 DC/DC 與電池模組殘熱影響，實際局部溫度升高。這時可用保持電流下降，原本看似保守的選型變成誤跳風險。
這不是單純的零件好壞問題，而是選型條件沒有回到實際溫度。
PPTC 不是理想斷路器
PPTC 的作用是透過電阻上升限制電流，不是像理想開關一樣把電路完全切開。這句話在 BMS 文章裡必須說清楚，因為電池系統的故障能量可能很高。如果支路需要永久斷開、需要明確隔離，或涉及高能量主路徑，工程團隊不應把 PPTC 當成唯一保護。PPTC 更適合被放在「故障可排除、支路可恢復、規格與熱條件可驗證」的位置。
PPTC 適合放在哪些 BMS 低壓支路？
下面這張表可作為初步判斷。它不是替代 datasheet，也不是保證適用；它的目的是幫工程師先分辨哪些位置值得把 PPTC 放進候選清單。| BMS 位置 | 是否適合評估 PPTC | 設計重點 | 常見候選方向 |
| BMS 控制板低壓輸入 | 適合評估 | 工作電壓、連續電流、啟動浪湧、局部溫度 | SMD PPTC / Radial Leaded PPTC |
| 感測器或小電流周邊支路 | 適合評估 | 故障電流是否足以使 PPTC 動作，避免誤跳 | SMD PPTC / Chip & Disc PPTC |
| 通訊或低壓訊號周邊電源 | 適合評估 | 過電流與 ESD/突波要分層處理 | SMD PPTC，必要時另評估 OVP 類元件 |
| 電池包輔助低壓支路 | 視條件評估 | 結構、電壓、電流、熱環境、安裝方式 | Battery Strap / SMD / Radial 依結構評估 |
| Cell balancing 相關路徑 | 謹慎評估 | 平衡拓撲、電阻熱耗散、MOSFET 與 BMS IC 設計 | 需依實際電路確認 |
| 主電池輸出或高壓 DC link | 不應只靠 PPTC | 高能量故障、系統級安全、接觸器/熔斷保護 | 不應以一般 PPTC 取代系統級保護 |
BMS 控制板低壓輸入
控制板低壓輸入是常見的板級保護位置。這條支路的功能通常是供應 BMS MCU、通訊、感測或周邊電路。若接線錯誤、下游短路或外接模組故障，工程團隊可能希望限制電流並保護 PCB 走線與前級供電。此時 PPTC 是否合適，取決於工作電壓、正常電流、啟動峰值、可能故障電流、PPTC 附近溫度與封裝空間。若 PCB 空間有限，可先查看 SMD PPTC 產品分類，但仍要回到 datasheet 與實測。
支路資料還沒整理好？ 建議先列出每條低壓支路的工作電壓、最大連續電流、啟動峰值、故障電流與最高溫度，再到 產品搜尋 建立候選料號清單。
感測器、通訊與低壓周邊電源
BMS 可能連接溫度感測器、電流感測周邊、通訊隔離或其他低壓模組。這些支路的故障電流不一定大，但局部短路仍可能造成供電拉低、PCB 發熱或前級保護誤動作。PPTC 可用來評估局部限流，但要注意兩件事。第一，故障電流必須足以讓 PPTC 在合理時間內進入保護狀態。第二，正常工作與短時間峰值不能太靠近 Itrip，否則高溫或批次阻值差異可能造成誤跳。
若這些支路同時面對 ESD、突波或瞬態電壓，PPTC 不能取代 TVS Diodes、MOV Varistor 或其他 Overvoltage Protection。過電流與過電壓是不同故障，需要分層設計。
電池包輔助支路與 Battery Strap
富致科技的 Battery Strap 頁面列出 Strap Series 電池用 PPTC 自恢復式保險絲，應用包含 rechargeable battery packs、lithium cell and battery packs。這使 Battery Strap 成為電池包語境中值得評估的產品方向。因此在討論電池組過電流保護時，應先確認它是主回路保護、輔助支路保護，還是 BMS PCB 上的局部限流。
但「電池包」不是單一條件。不同電池包的電壓、支路電流、安裝方式、散熱條件與故障能量不同。Battery Strap 可被納入候選，但不應被描述為所有 EV 或 ESS 電池包主保護的替代方案。
不適合簡化成 PPTC 的位置
主電池輸出、高壓 DC link、充放電主路徑、接觸器周邊高能量故障，不適合用一句「加 PPTC」帶過。這些位置需要系統安全策略、保護協調、熱設計、功率元件選型與整機測試。如果你正在設計這類路徑，建議把 PPTC 放回「支路保護候選」的位置，不要把它當成主保護答案。若設計涉及開關或 power path，還需要同步評估 Power MOSFET 產品分類 與相關散熱、RDS(on)、gate charge 條件。
BMS 過電流保護選型流程
PPTC 選型前，先把 BMS 的低壓支路資料整理成同一張表。這比直接查料號更可靠，也能讓供應商更快判斷候選方向。Step 1：先畫出主回路與低壓支路
先把主電池路徑、充放電路徑、BMS 控制板供電、感測支路、通訊支路、輔助電源與其他周邊分開。不要在同一張圖上只標「BMS 保護」，否則容易把主回路與低壓支路混在一起。Step 2：標示每條支路的工作電壓與正常電流
富致科技的 PPTC 選型指南把工作電壓與保持電流列為選型條件。對 BMS 低壓支路來說，至少要知道最高工作電壓、正常連續電流、滿載電流與啟動瞬間峰值。Step 3：估算可能故障電流
PPTC 要能在故障時發揮作用，故障電流與熱條件必須足以讓元件進入保護狀態。如果前級電源本身有限流，或線阻、電源阻抗使故障電流偏低，PPTC 可能不會如預期動作。這需要透過電路分析與樣機測試確認。Step 4：確認最高環境溫度與局部溫度
BMS 板不一定工作在室溫。EV、儲能與電池模組的外殼、電芯、DC/DC、MOSFET、電感與連接器都可能造成局部溫升。PPTC 選型要看元件附近的實際溫度，而不只看實驗室環境溫度。Step 5：用熱降額檢查高溫下的 Ihold
熱降額會影響可用保持電流。若只用室溫 Ihold 選型，可能在高溫滿載下誤跳。相反地，若為了避免誤跳而把 Ihold 放太大，又可能讓真正故障時保護不夠敏感。Step 6：檢查 Itrip、Vmax、Imax、time-to-trip、阻值與封裝
富致科技的選型指南列出跳脫電流、最大電壓、最大電流、跳脫時間、環境條件與封裝等因素。BMS 低壓支路也要逐項確認，尤其是 time-to-trip 是否符合下游負載與 PCB 走線承受能力。Step 7：做樣機測試
最後要做實機測試。建議測試包含常溫滿載、高溫滿載、啟動峰值、過載、短路、故障解除後恢復，以及反覆故障後的狀態檢查。這些測試不能用文章或初步表格取代。假設情境：Ravi 的 EV 輔助電源板在第一版設計中把低壓通訊支路與感測支路共用一個保護點。短路測試時，通訊支路異常拉低了感測電源，讓 BMS 回報不穩定。第二版設計先分支路，再分別確認 Ihold、Itrip 與局部溫度，問題才被定位清楚。這個案例提醒我們，保護點的位置和料號同樣重要。
PPTC、OVP、MOSFET 在 BMS 中如何分工？
BMS 保護架構應該被看成協調設計，而不是元件清單。PPTC、Overvoltage Protection 與 Power MOSFET 可能都出現在同一個系統裡，但它們處理的問題不同。PPTC：偏向可復歸過電流限制
PPTC 自復式保險絲的核心價值，是在適合的條件下提供可復歸的過電流限制。對 BMS 低壓支路來說，這對接線錯誤、周邊短路或可排除故障特別有意義。要注意的是，PPTC 的可復歸特性不是「不用測試」的理由。可復歸代表故障排除與冷卻後可回復低阻狀態，但每個應用仍要確認故障能量、溫度、時間與系統安全要求。
Overvoltage Protection：處理突波、ESD 與瞬態電壓
富致科技的 Overvoltage Protection 產品分類 包含 MOV Varistor、TVS Diodes 與 Hybrid Protection (PPTC+MOV)。這些類別常用於討論突波、ESD 或瞬態電壓相關保護。在 BMS 低壓通訊、外部連接器或感測介面上，過電流與過電壓可能同時存在。但 PPTC 與 TVS/MOV 的功能不同，不能互相替代。選型仍要看波形、電壓、能量、端口位置與 datasheet。
Power MOSFET：處理開關、power path 與熱設計
若 BMS 設計涉及充放電控制、低壓負載開關、反接保護或 power path，Power MOSFET 的 RDS(on)、gate charge、封裝與散熱就會影響整體表現。富致科技的 Power MOSFET 產品分類 目前列出 Si MOSFET。MOSFET 可以參與保護控制，但它也不是單獨答案。若故障條件超出元件安全工作區，仍需要其他保護策略協調。
富致科技可如何協助 BMS 與電池模組保護元件選型？
富致科技股份有限公司成立於 1999 年，依據 富致科技公司簡介，定位為保護元件設計與製造廠商，並提到自主研發高分子正溫度係數配方技術，提供 PTC/PPTC 自復式保險絲產品。公司產品分類包含 PPTC Resettable Fuse、Overvoltage Protection 與 Power MOSFET。對 BMS、儲能、EV 與電池模組團隊來說，選擇 EV 保護元件或電池模組保護元件時，較實際的合作方式不是問「哪一顆可以保護整個系統」，而是提供具體支路資料，讓保護元件候選更接近真實條件。若應用屬於 ESS 或大型電池櫃，也應把儲能系統保護元件分成主回路、高壓路徑與低壓支路候選來討論。
提供給供應商的資料清單
| 資料 | 為什麼需要 |
| 支路位置 | 判斷是主回路、高壓路徑，還是低壓可復歸支路 |
| 最高工作電壓 | 確認是否符合元件電壓條件 |
| 正常連續電流 | 初步確認 Ihold 是否足夠 |
| 啟動或峰值電流 | 避免正常瞬間電流造成誤跳 |
| 可能故障電流 | 判斷是否能使 PPTC 進入保護狀態 |
| 最高環境與局部溫度 | 依熱降額檢查高溫下可用保持電流 |
| 封裝限制 | 決定 SMD、Radial、Battery Strap 或其他方向 |
| 測試條件 | 確認常溫、高溫、短路、過載與恢復行為 |
若你的設計已經整理出上述資料，可以透過富致科技 聯絡我們 提供電路條件，討論 PPTC、Overvoltage Protection 或 Power MOSFET 類別是否需要納入候選。
FAQ：BMS 過電流保護與 PPTC 選型常見問題
PPTC 可以取代 BMS 主保險絲或接觸器嗎？
不能這樣簡化。PPTC 適合評估在低壓、可復歸、故障可排除的支路；主電池輸出、高壓 DC link 或高能量故障路徑，應回到系統級保護架構，不能只用 PPTC 取代主保險絲、接觸器或其他安全設計。BMS 低壓支路為什麼適合考慮可復歸保護？
低壓支路常見問題包含周邊短路、接線錯誤、感測或通訊模組異常。若故障排除後希望支路恢復，且電壓、電流、故障能量與溫度條件符合元件規格，PPTC 自復式保險絲可以納入候選。電池包用 PPTC 是否一定要用 Battery Strap？
不一定。Battery Strap 適合被評估在特定電池包結構與應用條件中，但 BMS PCB 低壓支路也可能使用 SMD PPTC 或其他封裝。選型要看安裝方式、工作電壓、電流、熱環境與 datasheet。PPTC 放在高溫電池模組附近要注意什麼？
要注意熱降額。環境溫度會影響可用保持電流，PPTC 周邊局部溫度也可能高於外部溫度。選型時應確認最高環境溫度、PCB 實測溫度、鄰近熱源與實機滿載條件。PPTC 和 TVS/MOV 在 BMS 保護中有什麼不同？
PPTC 主要用於過電流保護；TVS Diodes、MOV Varistor 或 Hybrid Protection (PPTC+MOV)則屬於過電壓、突波或瞬態電壓保護語境。兩者處理的故障不同，應依端口、波形、電壓、電流與能量條件分層設計。如何提供資料給供應商協助選型？
至少提供支路位置、工作電壓、正常電流、峰值電流、可能故障電流、最高環境溫度、PPTC 周邊局部溫度、封裝限制與測試條件。資料越接近實際使用情境，越能縮小候選元件範圍。結論：先分層，再選元件
BMS 電池管理系統過電流保護，真正的起點不是料號，而是分層。主回路、高壓路徑、控制板低壓輸入、感測支路、通訊支路與電池包輔助支路，面對的故障能量與恢復需求都不同。PPTC 自復式保險絲的合理位置，是低壓、可復歸、故障可排除且規格可驗證的支路。它能在適合條件下提供過電流限制，但不應被說成整個 BMS 過電流保護的唯一答案。
下一步很務實：先列出每條支路的電壓、正常電流、峰值電流、故障電流與最高溫度，再依 Ihold、Itrip、time-to-trip、熱降額與封裝建立候選清單。若需要協助比對 PPTC、Overvoltage Protection 或 Power MOSFET 類別，可聯繫富致科技討論實際電路條件。
準備進入選型？ 帶著支路資料查看 PPTC Resettable Fuse 產品分類，或透過 聯絡我們 提供 BMS、EV、ESS 與電池模組應用條件。
