設備為何半夜停機？工業設備異常停機原因、系統化排查與電路保護對策

PPTC

2026-10-12

頁面目錄

同步事件紀錄，量測電氣故障，確認工業設備異常停機原因並選擇保護方案。

Fuzetec 工業自動化與 IoT 應用工程團隊 | 工業自動化與 IoT 應用工程師 | 繁體中文（台灣） | 發布 2026-09-21

為何故障偏偏出現在夜班

假設產線兩班後於 02:40 停機；重新送電後恢復，早上燈號全綠。此例說明工業設備異常停機原因難查：維修到場前，運轉條件與證據可能都已改變。
查夜間差異：空調節能設定可能降低機櫃散熱；無人運轉配方可能維持高熱負載；定時啟動馬達可能改變供電負載。也查 PLC 排程、網路維護、互鎖及交班程序。夜間發生不等於電氣故障。
復機可能模糊事件順序，但未必清除紀錄。電源可能在過載後重試，控制器可能因看門狗逾時重啟。PPTC 通電時可能維持高溫高阻態，須移除或降低供電並冷卻才能復歸。重設設備前應保留紀錄。

可量測的工業設備異常停機原因

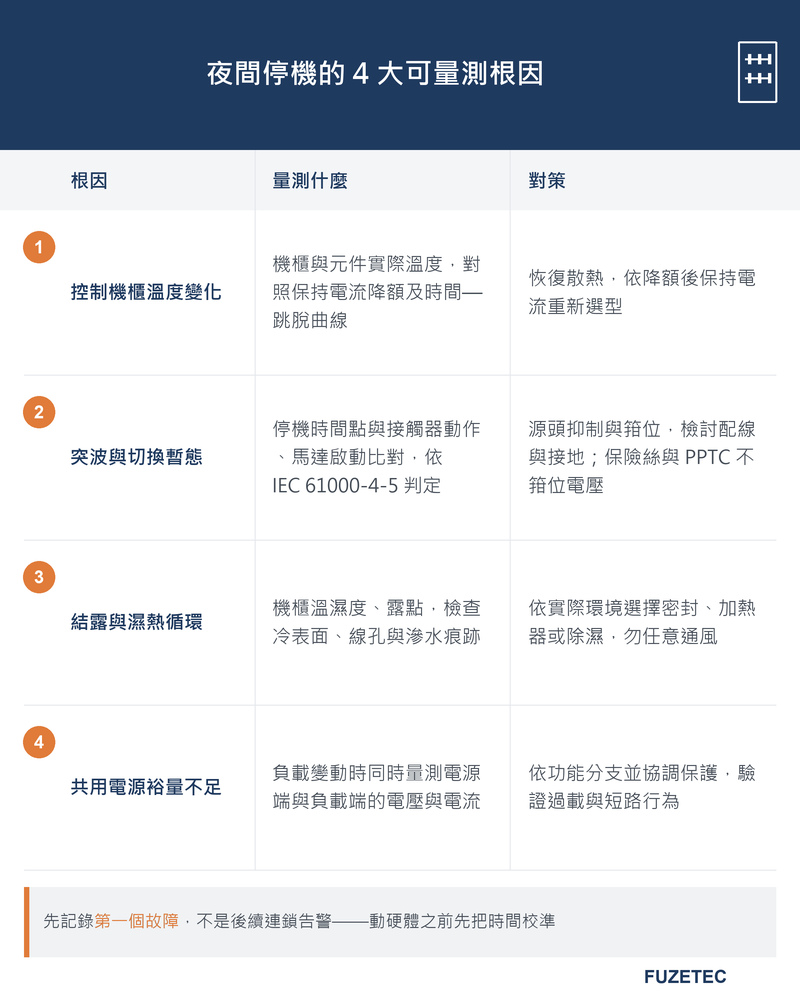

夜間停機的電氣原因可分四類量測，各有徵兆與對策。

控制機櫃內的溫度變化

PPTC 受熱動作，電流能力依局部溫度而變。能在低溫工作台承受正常負載，未必能在高溫機櫃承受。應查料號溫度降額與跳脫時間曲線，納入啟動脈衝及鄰近元件發熱。Fuzetec 的 PPTC 可復式保險絲選型指南說明選型條件。
僅作示意：額定保持電流 1.0 A 乘以假設溫度係數 0.60，得到 0.60 A。此時 0.65 A 持續負載超出保證不跳脫的能力；確切跳脫時間仍須查曲線及測試。數值並非 Fuzetec 產品規格。

現場配線上的突波與切換暫態

感性負載切換可能透過傳導或耦合暫態干擾控制線路。記錄重設是否與接觸器動作、馬達啟動或市電事件同時發生。IEC 61000-4-5 定義突波測試方法與建議等級；實際要求由適用產品標準及安裝條件決定，並非統一適用所有工業設備 [1]。
應區分突波、電快速暫態、電壓驟降與雜訊。保險絲或 PPTC 無法箝制電壓尖峰；依量測結果，可能須採用箝位、源頭抑制、調整配線或接地等措施。

結露與濕熱循環

表面低於周圍空氣露點時，可能結露。記錄機櫃溫濕度，檢查低溫表面、電纜入口及進水跡象。水氣可能造成漏電或輸入不穩，但僅憑清晨停機，不能認定結露就是原因。
Rittal 說明機櫃加熱與濕度管理可改善此機制 [2]。應依環境選擇密封、加熱或除濕；任意通風反而可能引入潮濕或受污染的空氣。

共用電源的負載裕量不足

共用 24 V 電源可能供應感測器、閥件及人機介面。負載突變可能使電源進入限流，或造成電纜壓降過大，讓 PLC 或周邊裝置觸及欠壓門檻。應同時量測電源端與負載端電壓，以辨別原因。
馬達控制器啟動即跳脫也有類似線索：穩態電流合格，不代表啟動裕量足夠。依適當斷電隔離程序檢查端子及連接器；高接觸電阻可能造成間歇性壓降，卻未超過保險絲額定電流。
industrial-equipment-downtime-branch-measurement

industrial-equipment-downtime-branch-measurement

系統化排查夜間停機

故障排除先查最早故障：控制電源全失、驅動器故障、I/O 訊號消失，或 PLC 仍運作但製程停止。記錄機台狀態、保留原始警報，避免把相同停機症狀誤認為相同根因。

步驟一：維修前先校準時間

同步 PLC、驅動器、SCADA 與電力記錄器時鐘，確認時間戳記解析度。擷取重啟原因及最早事件，而非只看連鎖警報。比對夜間配方、空調排程及鄰近設備；盡可能保留事件前資料，以辨識觸發點。

步驟二：量測可疑支路

同步記錄可疑支路電壓、電流及機櫃溫濕度。觸發與取樣速度須足以捕捉目標事件；一般趨勢紀錄或最小／最大值電表可能漏掉短暫驟降或暫態。必要時使用電力品質記錄器或額定合適的示波器，由合格人員選擇探棒與量測方式。
持續涵蓋相關夜間週期。若 PLC 也會斷電，應使用獨立供電記錄器或斷電保留儲存；隨控制器斷電而消失的輸入，無法可靠保留證據。

步驟三：重現運轉條件

依額定範圍與現場程序，重現相關配方、溫度與負載順序，每次只改一變因。高溫時故障支持熱因素假設，卻不能據此確認故障元件。先查電源、接點、負載或保護元件何者先改變狀態，再於相同條件驗證改善。

保護元件的適用範圍

依量測故障及可供應能量選擇過電流保護。若跳脫行為、殘餘電流、電壓及故障電流額定值合適，PPTC 可用於部分低功率控制支路。它以高阻態限制電流，不提供電氣隔離，不能取代馬達過載保護、安全功能或所有上游短路保護。
需快速精準控制電流時，可考慮電子保險絲或電子電路保護器；TI 的 PLC 參考設計示範此作法 [3]。傳統保險絲須有適當遮斷能力與保護協調。TVS 二極體可箝制暫態，但選型須考慮工作電壓、箝位電壓、脈衝能量及佈局，不能只看電源軌標稱電壓。
保護元件不能修正 PLC 邏輯錯誤、軸承磨耗、感測器偏位或通訊逾時。更換元件前，應先透過電氣量測確認需求。

預防再次夜間停機的五項設計改善

依實測條件設計。比對持續電流、脈衝時間、電壓容許範圍與最差局部溫度；耐高溫料號也須核對自身曲線。避免過電流保護元件選型陷阱，例如提高額定值卻未確認配線及負載保護。
依功能分支並協調保護。只有支路保護與上游電源適當配合，才能縮小故障影響。限流電源可能無法提供足夠故障電流，讓熱動作元件快速跳脫；須驗證過載及短路行為。
保留證據。基本雙端 PPTC 沒有故障輸出，須另加電壓／電流監測，或選用具診斷輸出的保護器。紀錄須斷電保留，並能區分支路跳脫與上游供電中斷。
管理重啟。確認冷卻時間、重試限制及機台重啟許可。電氣自動復歸不得引發意外動作，或對持續故障反覆送電。
處理環境觸發因素。依量測恢復散熱、處理滲入問題及管理結露，再於代表性夜間條件驗證並記錄結果。
