無人化設備自復式保護以 PPTC 限制故障電流，故障排除、斷電及冷卻後可免換保險絲；整機恢復仍須受控重啟。[1]
Fuzetec 技術團隊／工業自動化與 IoT 應用工程師 | 繁體中文（台灣） | 發布 2026-10-06 | 更新 2026-10-07無人化場景的維護痛點
無人化設備自復式保護回應實際維修需求。想像一座無人值守監測箱在夜間停止回傳資料。工程師到場發現感測器支路保險絲熔斷。零件便宜，交通、進場、查修與資料中斷卻增加成本。此為設計示例，非客戶案例。暫時性電氣故障消失後，這類保護可能省去到場更換元件，例如周邊短暫過載，或接頭問題排除後短路解除。永久損壞的電纜仍須修復，省下換保險絲不代表故障已消失。
先定義可自行恢復、須停用的支路及持續回報功能。如果通訊與故障感測器共用同一受保護電源，系統可能無法接收遠端重置命令。復歸控制器應能獨立於受控支路運作，也要檢查訊號線的反向供電路徑。
效益評估應以維修紀錄為基礎，只計入確實能自行恢復的故障，再與新增開關、監控、驗證及支援成本比較，不宜把所有停機都算成可節省的到場次數。
一次性保護的問題
正確選型的一次性保險絲可在額定條件內切斷故障電流，動作後須更換。當設備應維持斷電、等待查修時，這種特性很有價值；若暫時性故障已消失，等待更換也可能延長停機。PPTC 可復式保險絲受熱後電阻升高，藉此限制電流，並非形成熔斷保險絲的開路狀態。跳脫後仍有殘餘電流。[1]受保護電路須能承受此狀態；工程設計上，建議需要隔離時另設斷開措施。
可先閱讀傳統保險絲與 PPTC 比較，再評估故障能量與遮斷要求。這類保護對適用的周邊支路最有吸引力，但不應因此移除上游保護、全面取代保險絲，或在電源恢復時直接允許致動器重啟。
自復式保護如何減少人工

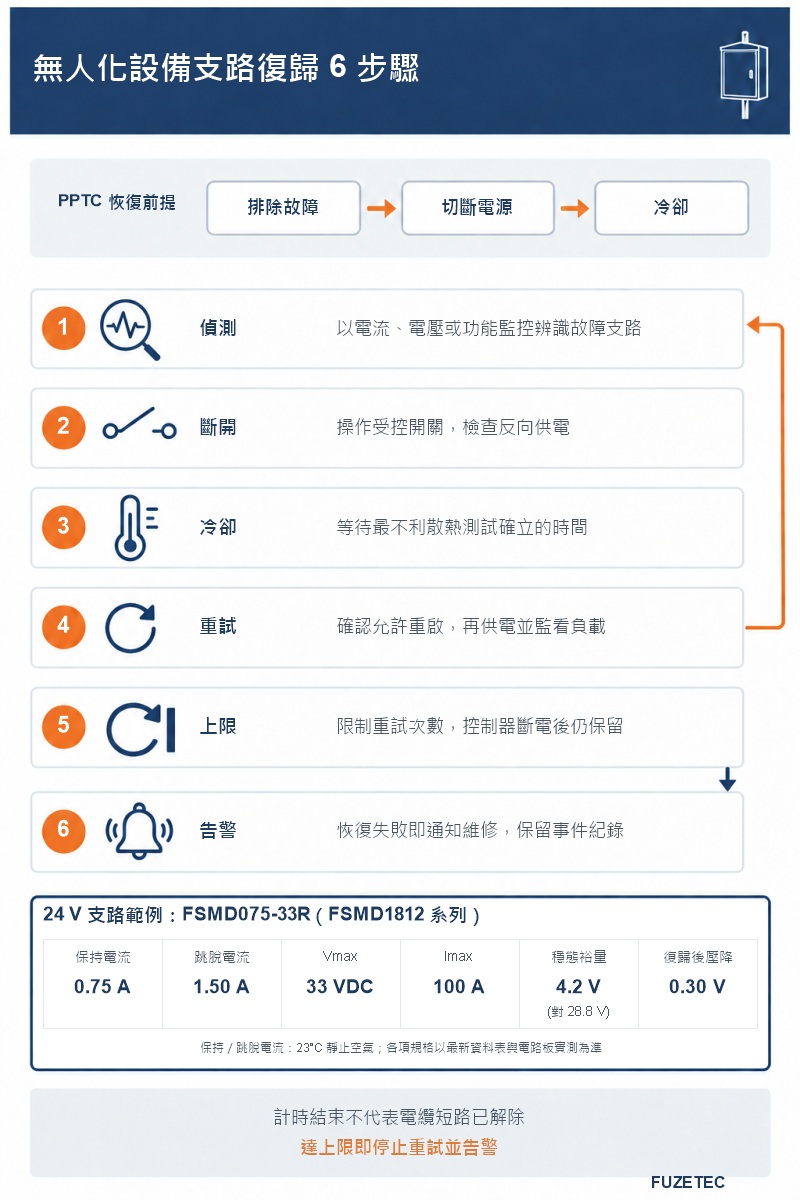

可復式元件可省去適用的更換作業，不保證整機自行恢復。PPTC 在持續供電下可能維持高溫、高阻狀態。許多應用必須排除故障、切斷電源並冷卻，才能恢復正常；冷卻與電阻恢復速度取決於元件及散熱環境。[1]復歸各步驟應有可量測的完成條件：
- 偵測：以電流、電壓或功能監控辨識故障支路。
- 斷開：操作受控開關，檢查反向供電。
- 冷卻：等待最不利散熱測試確立的時間。
- 重試：確認允許重啟，再供電並監看負載。
- 上限：限制重試次數，控制器斷電後仍保留。
- 告警：恢復失敗即通知維修，保留事件紀錄。
若需要主動故障回報或可選的重試模式，也可評估電子保險絲；例如 TI TPS2595 系列列有故障指示腳位及自動重試或鎖定關閉選項，須按個別型號確認。[2]比較時要涵蓋 PPTC、受控開關與電子保護的完整架構，目標是可預期的復歸流程，不能只看元件標示可復式。
無人化設備自復式保護的選型考量
無人值守應用應以實際支路條件驗證。PPTC 可復式保險絲選型指南 可作為起點，仍須查最新資料表並實測電路板。首先整理最大連續電流、啟動波形、電源容差、預期故障電流及元件附近溫度。密閉箱內靠近轉換器的位置，不能直接採用室溫。依原廠曲線對保持電流降額，並以啟動時間對照跳脫曲線，不能只看標稱安培數。
PPTC 跳脫後多承受支路電源電壓，故 Vmax 應對照最高電壓而非標稱值；另核對最大故障電流。[1]限流電源與電池的故障波形可能不同，應確認電源會使 PPTC 跳脫、先進入打嗝模式，或讓負載停在不理想的中間狀態。保護協調必須看實測波形。
再以電流乘上適用電阻估算壓降，必要時納入資料表的跳脫後電阻。計入線纜損耗，確認最低供電電壓下感測器或數據機仍能啟動；同時核對工作溫度、安裝及個別料號認證條件。
最後測試高溫箱體、持續短路與通訊中斷，記錄支路電流、負載電壓、溫度、限流與恢復時間。測試前訂出合格條件，也應確認控制器重新開機後不會遺失重試次數限制。系統測試不等於元件性能保證。
24 V 支路範例改採富致 FSMD1812 系列 的 FSMD075-33R，規格見表。[3]Schneider M262 的標稱供電為 24 VDC，允許範圍為 20.4–28.8 VDC；僅借用電壓條件，不表示本料適用整台 PLC。[4]
33 VDC 比該上限多 4.2 V 穩態裕量，仍須確認實際電源與漣波。突波及感性負載斷電的反向電壓可能超出穩態範圍，須量測 PPTC 兩端電壓並協調抑制措施；33 V 不保證保護有效。表中 0.30 V 是指定條件下復歸後的壓降估算，非高溫跳脫狀態。
| 參數 | 無人值守應用的檢查重點 | FSMD075-33R 範例 [3] |
| Ihold (IH) | 依局部溫度降額，核對不跳脫的保持電流。 | 23°C 靜止空氣下 0.75 A |
| Itrip (IT) | 確認跳脫電流門檻，不視為瞬時開關點。 | 23°C 靜止空氣下 1.50 A |
| Vmax | 確認故障電路加在元件上的最大電壓。 | 33 VDC |
| Imax | 比較預期故障電流與額定耐受上限。 | Vmax 下 100 A |
| Pd | 評估跳脫狀態散熱，並非正常負載功率。 | 23°C 靜止空氣下典型值 1.0 W |
| R1max | 預留跳脫後壓降；此參數不保證復歸時間。 | 跳脫或 260°C／20 s 回焊後 1 小時，23°C 下 0.400 Ω |
| time-to-trip | 最大跳脫時間必須連同測試電流閱讀。 | 23°C、8 A 下最大 0.200 s |
| 復歸後壓降 | 核對負載最低電壓與溫度降額，非跳脫漏電流估算。 | 依 R1max 條件：0.75 A × 0.400 Ω = 0.30 V |
| 厚度 C | 確認箱體與電路板空間。 | 0.80–1.55 mm；FSMD075-R 為 0.35–0.65 mm |
應用範例
遠端環境感測器支路在可恢復的周邊過載後，有機會減少更換保險絲的到場作業。閘道器須保留回報及操作支路開關的能力，也要確認訊號線不會在冷卻期間繼續供電。量測接頭電壓、啟動電流與重啟後首筆有效讀值；開關切換成功不等於感測功能恢復。可程式邏輯控制器 PLC 的周邊模組，可評估分支保護；但只有協調測試確認共用電源維持運作，才有故障侷限的效益。在控制箱入口只放一顆 PPTC，可能使全部通道一起停機等待冷卻。定義可保留的診斷訊息及故障支路辨識方式；量測故障時共用電源，確認鄰近模組不重啟、不遺失設定，並在電源限流時重測協調效果。
無人販售設備或小型馬達周邊，要分別確認啟動電流與機械卡死。電氣過載解除，不代表機械動作已安全。若卡死持續或不允許自動動作，應停用該功能並要求查修。測試時分別記錄馬達電流與動作命令，確認恢復供電不會繞過停止命令。以上為設計示例，不是富致客戶實績。
這類保護的成效，應以復歸測試及適用故障的維修減量評估。「免維護」最多只能限縮描述免除例行更換保險絲，接頭、配線、感測器、韌體及機構仍須適當維護。
FAQ 常見問題
PPTC 不斷電也能自動恢復嗎？
不能預設可以。元件必須能冷卻並恢復低阻狀態；許多應用需要斷電及故障排除。應驗證完整復歸流程，包括可能的反向供電路徑。[1]無人化設備的保險絲都能換成 PPTC 嗎？
不能。須比較故障電流能力、額定電壓、跳脫行為、殘餘電流與斷電要求。工程設計上，建議在需要相應遮斷行為時，保留一次性保險絲或其他遮斷元件，PPTC 可補充支路保護。控制器應等待多久再重試？
沒有通用秒數。應依選定元件的恢復資料及最不利散熱條件實測訂定，並驗證持續故障與控制器重啟時，重試上限仍然有效。自復式保護能讓整機免維護嗎？
不能。它可減少符合條件的換保險絲作業，但永久損壞、污染、接頭鬆脫及機械故障仍須查修。重複跳脫應保留紀錄，避免自動恢復掩蓋問題。結論
無人化設備自復式保護可降低部分更換作業，但前提是故障可排除、系統能安全恢復供電。應把 PPTC、支路開關、監控、冷卻時間與重試策略一起選定，並同時驗證成功復歸及持續故障的行為，讓可用度效益有實測依據。設備保護選型諮詢（CTA）
瀏覽富致 PPTC 可復式保險絲產品，準備支路電壓、穩態電流、啟動波形、局部溫度範圍、故障電流來源與預期重啟方式，與 Fuzetec 團隊 討論候選元件及無人化應用所需的驗證量測。參考資料
