工業設備過電流保護處理的是異常電流，例如過載、短路、接線錯誤或負載異常；過電壓保護處理的是異常電壓，例如突波、ESD、雷擊感應、電源切換或感性負載造成的瞬態電壓。PPTC 自復式保險絲、TVS Diodes 與 MOV Varistor 都是保護元件，但不能把它們當成同一種零件互換。
最常見的選型錯誤，不是少放一顆保護元件，而是把「電流異常」和「電壓瞬態」混在一起處理。以下是一個假設性的工程情境：設備商協助一台小型自動化檢測機排查控制板異常，現場原本想在外接 I/O 上加大 PPTC 規格，因為保護元件會反覆動作。後來團隊分段量測，才發現外接線束靠近馬達線，長線耦合造成訊號端瞬態干擾；問題不是單純過電流，而是保護位置與過電壓保護沒有先定義清楚。
這篇文章會用工業設備設計角度，說明過電流保護與過電壓保護的差異，並整理 PPTC、TVS、MOV 與 Hybrid Protection 的分工。你會看到哪些情境適合先看電流，哪些情境要先看瞬態電壓，以及向供應商詢問前該準備哪些電氣、熱與佈局條件。
Key Takeaways
- 工業設備過電流保護處理過載、短路、接線錯誤與異常負載；過電壓保護處理突波、ESD、雷擊感應與感性負載切換造成的瞬態電壓。
- PPTC 自復式保險絲主要用於可復歸的過電流保護；依據富致科技 PPTC 技術文章，異常電流使元件升溫後，電阻會上升以限制電流。
- MOV Varistor 與 TVS Diodes 屬於富致科技 Overvoltage Protection 產品分類，前者常用於突波能量吸收討論，後者常用於快速瞬態與 ESD protection 討論。
- Hybrid Protection 適合在同一設計中需要同時評估過電流與過電壓風險時納入比較，但仍需依 datasheet、熱條件、佈局與測試確認。
- 選型順序應是「定義故障型態 -> 確認電壓、電流、能量與位置 -> 選元件分類 -> 比對 datasheet -> 做樣機測試」。
想先建立保護元件分類的全貌？可從富致科技的 PPTC 自復式保險絲產品分類 與 Overvoltage Protection 產品分類 開始，再回到本文的選型流程整理你的設計條件。

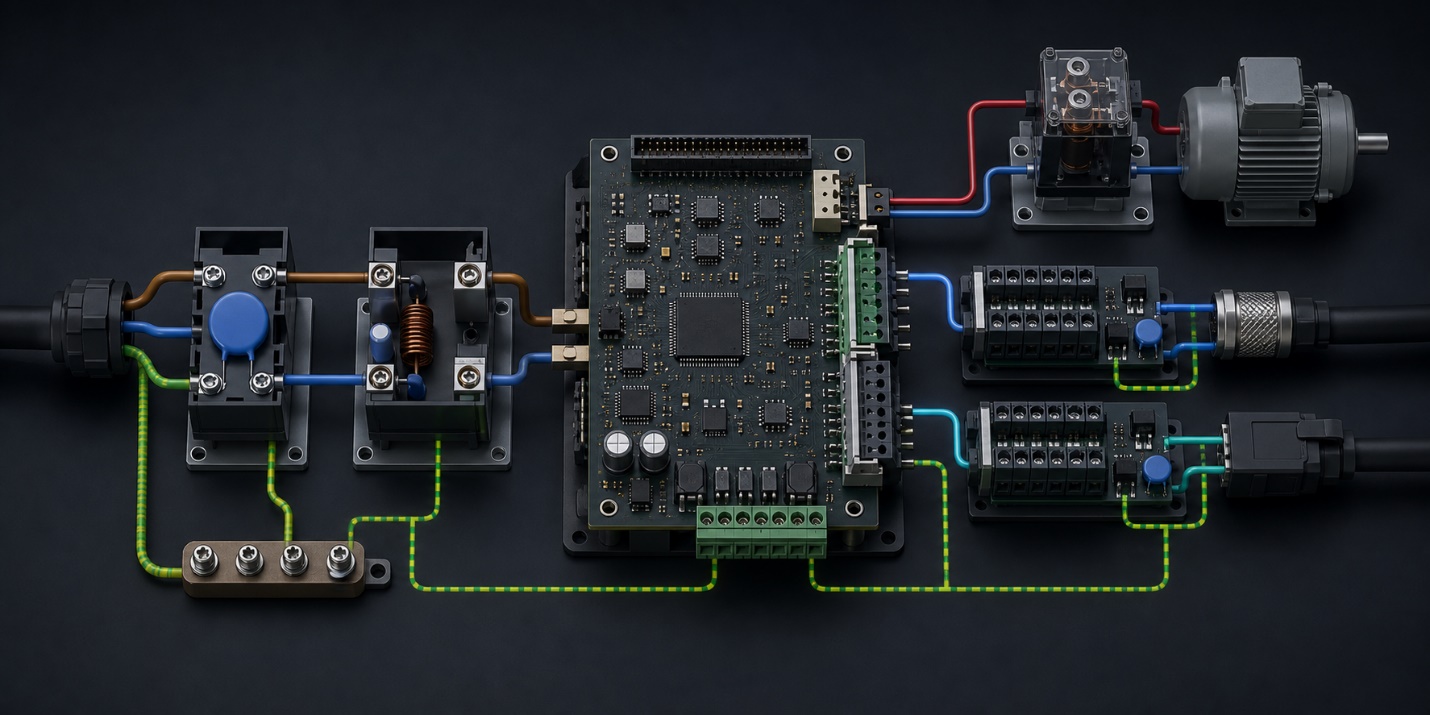

工業設備過電流保護是什麼？
過電流保護的核心問題是「電流超出設計條件」。在工業設備中，常見來源包含短路、過載、外接端子接錯、感測器線束破損、負載變更、馬達堵轉、電磁閥或繼電器線圈異常。對硬體工程師來說，過電流保護不是只看正常工作電流。你還需要分開看待機電流、啟動電流、滿載電流、短路電流、故障持續時間與環境溫度。
PPTC 在過電流保護中的角色
PPTC 自復式保險絲是一種可復歸的過電流保護元件。依據富致科技的 PPTC 基礎知識，PPTC 材料中有導電顆粒分散於聚合物結構；正常狀態下形成導電路徑，異常電流造成升溫後，材料狀態改變，電阻上升並限制電流。這種行為適合需要重複保護且故障可排除的過電流場景。不過，PPTC 不是「完全斷路」的代名詞，也不是所有故障都能用同一顆元件處理。
富致科技的 PPTC 選型指南 列出工作電壓、保持電流 (Ihold)、跳脫電流 (Itrip)、最大電壓、最大電流、跳脫時間、熱降額、環境條件與安全/環保要求等選型因素。這些條件要一起看，不能只看 Ihold。
工業設備常見的過電流位置
工業設備中的過電流保護，常出現在控制板供電、外接 I/O、感測器供電、通訊模組電源、低壓 DC 分支，以及容易被現場人員接線或維修的端子附近。例如一個 24V 控制板輸出同時供應多個感測器。若現場新增負載，穩態電流可能仍低於初始估算，但啟動瞬間或高溫箱內長時間運轉後就接近邊界。這時選型問題不只在元件標稱電流，而在負載情境、溫度與 time-to-trip 曲線是否一起被確認。
工業設備過電壓保護是什麼？
過電壓保護的核心問題是「電壓超出後端電路可承受範圍」。在工業設備中，來源可能是 ESD、surge、雷擊感應、電源品質波動、感性負載切換、繼電器或馬達附近的瞬態干擾。IEC 61000-4-4:2012 的 IEC 頁面也將 electrical fast transient/burst immunity test 連結到電氣與電子設備對重複快速瞬態的 immunity 評估。這類問題不一定造成長時間大電流。很多時候，它是短時間、高斜率或高能量的電壓事件。若只用過電流角度思考，可能會漏掉真正傷害後端 IC、通訊收發器、感測器或 MOSFET gate 的風險，也會讓過電流保護元件被放到不適合的位置。
MOV Varistor 與 TVS Diodes 的基本分工
富致科技的 Overvoltage Protection 產品分類 包含 MOV Varistor、TVS Diodes 與 Hybrid Protection。這代表文章在談突波、ESD、transient voltage protection 或複合式保護時，應把它們視為不同設計工具，而不是同一個答案。MOV Varistor 常被放在突波與較高能量瞬態吸收的討論中。富致科技的 PPTC + MOV / TVS 技術文章也把 MOV 放在瞬態電壓浪湧保護脈絡中說明。
TVS Diodes 則常用於快速瞬態電壓箝位與 ESD protection 的討論。IEC 61000-4-2:2008 是針對靜電放電 immunity test 的 EMC 標準，IEC 網頁說明其目的包含建立可重現的基礎，以評估電氣與電子設備承受靜電放電時的表現。實際設計仍需回到產品應用、測試標準、datasheet 與佈局條件。
過電壓保護的位置比名稱更重要
同樣是過電壓保護，電源入口、DC rail、外接 I/O、通訊線與感測器線路的需求不同。電源入口可能先看突波能量與前端保護協調；通訊線可能更重視 ESD、寄生電容與信號完整性；感測器線路則常同時面對接線錯誤、長線耦合與外部環境干擾。因此，「我要用 MOV 還是 TVS」不是第一個問題。第一個問題應該是：這個節點會遇到什麼電壓事件？事件從哪裡進來？後端元件的耐受條件是什麼？保護元件到地或回流路徑是否足夠短？
工業設備過電流保護 vs 過電壓保護：工程判斷表
下面這張表可作為工業設備保護架構的第一層判斷。它不是料號選型表，而是幫你先分清故障類型。| 比較項目 | 過電流保護 | 過電壓保護 |
| 主要處理 | 電流異常 | 電壓異常 |
| 常見原因 | 過載、短路、接線錯誤、負載異常 | ESD、突波、雷擊感應、感性負載切換、電源波動 |
| 常見元件分類 | PPTC 自復式保險絲、一次性保險絲等 | MOV Varistor、TVS Diodes、Hybrid Protection 等 |
| 主要參數 | 工作電壓、Ihold、Itrip、Imax、跳脫時間、熱降額 | 工作電壓、箝位條件、瞬態能量、封裝、寄生參數、佈局路徑 |
| 工業設備位置 | 控制板供電、I/O 電源、感測器供電、外接負載分支 | 電源入口、DC rail、通訊線、外接 I/O、感測器線路 |
| 常見錯誤 | 只看正常電流，忽略啟動電流、短路電流與溫度 | 只放保護元件，忽略後端耐壓、接地回路與保護位置 |
再看一個假設性的工控自動化保護情境。設備商 Lina 的團隊設計一塊遠端 I/O 板，初版只在每一路外接供電放 PPTC，因為現場最擔心接錯線造成過電流。樣機測試時，短路保護表現符合預期，但通訊介面在 ESD 測試條件下仍容易異常復位。後來團隊把問題拆開：供電支路需要過電流保護，通訊介面需要瞬態電壓保護。兩者不是互相取代，而是分別處理不同風險。

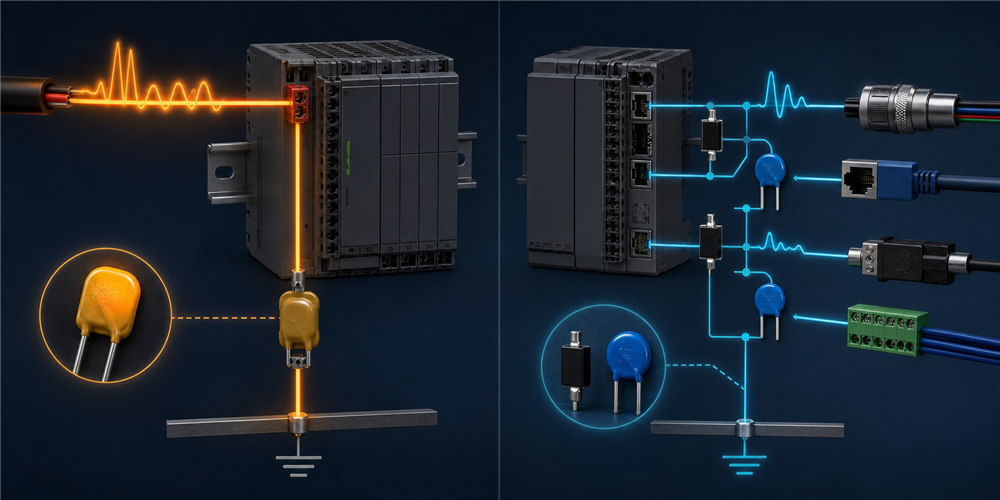

PPTC、TVS、MOV、Hybrid Protection 怎麼分工？
工程師在看保護元件時，應先把「故障型態」和「元件角色」對上，再進入封裝、規格與料號比較。PPTC：處理可復歸的過電流風險
PPTC 自復式保險絲適合放在需要可復歸保護的過電流場景中。常見問題包括外接支路短路、負載異常、接線錯誤或下游模組故障。選型時要確認以下條件：
- 工作電壓是否符合電路條件。
- 正常負載電流與保持電流 (Ihold) 的關係。
- 故障電流與跳脫電流 (Itrip) 的關係。
- 最大故障電流是否落在元件可承受範圍內。
- 跳脫時間是否早於下游線路或元件不可接受的損傷條件。
- 熱降額是否已納入控制箱溫度、PCB 銅箔、附近熱源與封裝限制。
若你的設計空間有限，可再評估 SMD PPTC。若環境溫度較高，則應把 High Temperature Series 與熱降額曲線納入討論，而不是只看常溫條件。
MOV Varistor：處理突波與過電壓能量風險
MOV Varistor 常用於突波與瞬態電壓保護討論，尤其是在電源入口、AC/DC 前端或較高能量事件相關位置。富致科技將 MOV Varistor 列在 Overvoltage Protection 產品分類下。MOV 的選型不能只看「有沒有放」。需要確認工作電壓、突波條件、後端耐受能力、熱條件、失效模式與保護協調。富致科技的 FCMOV 文章也提醒，在某些持續異常過壓情境下，MOV 的熱風險需要被納入設計思考。
TVS Diodes：處理快速瞬態與 ESD protection
TVS Diodes 常用於快速瞬態電壓箝位與 ESD protection 討論，常見位置包含通訊線、外接 I/O、感測器介面、控制訊號線與敏感半導體附近。TVS 選型時，除了工作電壓與箝位條件，也要注意信號速度、線路電容、封裝、接地路徑與佈局。對高速或低電容需求的介面，保護元件本身可能影響信號完整性，因此不能只用「耐壓越高越好」的方式選。
Hybrid Protection：當電流與電壓風險需要協同處理
Hybrid Protection 適合放在需要同時評估過電流與過電壓的設計討論中。富致科技的 PPTC + MOV / TVS 技術文章說明，PPTC 可與 MOV 或 TVS 構成混合保護思路，分別處理過電流與瞬態電壓風險。富致科技的 FCMOV 文章也以 PPTC + MOV 的複合式過壓保護元件為主題，討論 Overvoltage / Overcurrent 保護與 MOV 熱風險。不過，這類內容應回到該產品與應用條件，不應直接推論成所有應用都適合相同架構。
準備進入料號初選？ 先把工作電壓、正常電流、可能故障電流、瞬態來源、環境溫度與保護位置整理好，再使用富致科技的 產品搜尋 比對可用分類。

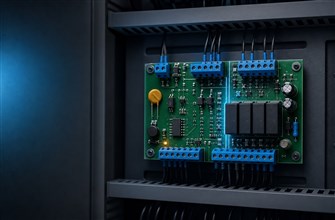

工業設備常見保護位置怎麼看？
保護元件的角色，常常由它放在哪裡決定。以下是工業設備中常見的設計位置。電源輸入端
電源輸入端通常先面對外部電源品質、突波、雷擊感應或配電環境造成的瞬態事件。這裡的過電壓保護常會把 MOV Varistor 或 Hybrid Protection 納入討論。但電源輸入端也可能需要過電流保護，尤其當後端短路或接線錯誤可能讓輸入支路承受異常電流時。這時要分清楚：哪一顆元件處理電壓事件，哪一顆元件處理電流事件。
DC 電源軌
DC 電源軌通常供應控制器、感測器、通訊模組、驅動電路或其他下游負載。若外部端子短路，過電流保護可能是重點；若感性負載切換或長線耦合導致瞬態，過電壓保護也要納入。這類節點常需要同時看穩態電流、瞬態來源、後端 IC 耐受能力與 PCB 佈局。保護元件離受保護節點太遠，或回流路徑太長，都可能讓保護效果偏離預期。
I/O 與感測器線路
I/O 與感測器線路最容易受到現場因素影響。維修時接錯線、線束被機構拉扯、端子受潮、外接模組規格變更，都可能造成過電流或瞬態電壓問題。以下同樣是假設性的排查情境。工程師 Wei 遇到一個接近量產的控制盒，實驗室測試都通過，但現場更換感測器線材後偶發當機。團隊一開始懷疑 MCU 韌體，後來示波器捕捉到外接線插拔時的瞬態。最終處理方向不是提高 PPTC 電流，而是重新檢查 I/O 端的 transient voltage protection、接地與線束路徑。
通訊介面
RS-485、CAN、Ethernet 或其他外接通訊介面，通常更重視 ESD protection、共模干擾、寄生電容與佈局。若通訊線在設備外部延伸，ESD 與長線耦合風險會上升。這類線路不適合只用過電流保護思考。若保護元件的電容或佈局不合適，可能影響訊號品質；若保護路徑太長，瞬態電壓可能仍進入收發器。
馬達、繼電器、電磁閥附近
馬達、繼電器與電磁閥屬於工業設備中常見的感性負載。切換時可能帶來瞬態干擾，也可能因堵轉、線圈異常或負載卡滯造成過電流。這類區域需要同時看兩件事：切換瞬態如何被抑制，以及異常負載電流如何被限制。若只處理其中一個問題，設備仍可能出現誤動作、復位、元件過熱或保護元件反覆動作。
工業設備過電流保護常見錯誤：PPTC、TVS、MOV 不能亂搭配
保護元件搭配錯誤，常發生在設計需求沒有被明確拆開時。下面幾個錯誤，在工業設備設計中很常見。錯誤 1：用 PPTC 取代電壓箝位元件
PPTC 的主要角色是過電流保護。它會因異常電流升溫而提高電阻，以限制電流。它不是用來快速箝位 ESD 或瞬態電壓的元件。如果問題來源是通訊線上的 ESD，或感性負載切換造成的瞬態電壓，只加大 PPTC 規格通常不會解決根本問題。此時應評估 TVS Diodes、MOV Varistor 或其他合適的過電壓保護架構。
錯誤 2：只放 MOV，卻沒有考慮持續異常過壓或熱風險
MOV 常用於突波保護討論，但它不是放上去就結束。若應用可能面對持續異常過壓、重複突波或散熱不佳環境，就需要檢查失效模式、熱條件與保護協調。富致科技 FCMOV 文章的價值就在於提醒工程師：在某些情境下，MOV 的熱風險與過電流協調需要一起看。實際是否適合，仍需依產品資料與應用測試確認。
錯誤 3：用 TVS 承擔超出 datasheet 能力的長時間能量
TVS Diodes 常用於快速瞬態與 ESD protection，但不代表它可以承擔所有長時間或高能量事件。若把 TVS 放在錯誤位置，或讓它承受超出 datasheet 條件的能量，保護設計仍可能失效。選型時要確認瞬態來源、波形條件、後端耐壓、封裝熱能力與佈局。必要時，前級保護與後級箝位要協調，而不是把所有壓力交給單一元件。
錯誤 4：忽略 PPTC 的熱降額與 Time-to-Trip
PPTC 的行為與溫度相關。控制箱內部、功率元件附近、密閉外殼與長時間滿載運轉，都可能改變可用保持電流。若只用常溫資料選型，現場高溫下可能誤跳脫。若只看 Ihold，卻沒有看 Itrip、Imax、Vmax 與 time-to-trip，則可能在真正故障時保護不足。
錯誤 5：忽略佈局、接地路徑與保護元件位置
過電壓保護尤其依賴佈局。TVS 或 MOV 若離受保護節點太遠，或接地/回流路徑太長，瞬態事件可能已經進入後端電路。過電流保護也同樣受佈局與熱影響。PCB 銅箔、焊盤、鄰近熱源與散熱條件，都可能影響 PPTC 的實際溫度與動作行為。
工程師選型檢查表：先定義故障，再選元件
在向供應商詢問或進入料號初選前，建議先整理以下資料。這比直接問「有沒有推薦 PPTC」或「MOV 和 TVS 哪個比較好」更有效。- 這個風險是電流異常、電壓異常，還是兩者都有？
- 正常工作電壓、最大可能電壓與後端元件耐受條件是多少？
- 正常電流、啟動電流、滿載電流、故障電流與短路電流分別是多少？
- 瞬態來源是 ESD、surge、感性負載切換、長線耦合還是電源品質問題？
- 保護位置是在電源入口、DC rail、I/O、感測器線路還是通訊介面？
- 環境溫度、控制箱散熱、PCB 空間與鄰近熱源是否已納入？
- 是否需要可復歸保護、一次性斷開，或同時考慮過電流與過電壓的 Hybrid Protection？
- 是否已依 datasheet、熱降額曲線、保護等級、佈局與樣機測試確認？
如果你已經整理好這些資料，可透過富致科技 聯絡我們 提供工作電壓、負載條件、故障模式、環境溫度與保護位置，讓選型討論回到可驗證的工程條件。
富致科技可支援哪些保護元件分類？
富致科技官方產品分類包含 PPTC Resettable Fuse、Overvoltage Protection 與 Power MOSFET。這篇文章的主軸是工業設備過電流保護與過電壓保護，因此重點放在前兩類。PPTC Resettable Fuse
PPTC Resettable Fuse 產品分類包含 Radial Leaded PPTC、SMD PPTC、High Voltage Series、High Temperature Series、Battery Strap、Chip & Disc PPTC。當設計需求是可復歸過電流保護、Ihold/Itrip、熱降額或封裝選擇時，可從此分類延伸。Overvoltage Protection
Overvoltage Protection 產品分類包含 MOV Varistor、TVS Diodes 與 Hybrid Protection。當設計需求是 surge protection、ESD protection、transient voltage protection 或複合式保護時，可從此分類延伸。Power MOSFET
如果文章或專案進一步談到電源路徑、開關效率、RDS(on)、gate charge 或熱管理，才適合延伸到 Power MOSFET。對本文來說，Power MOSFET 是相關但不是主軸。FAQ
過電流保護和過電壓保護可以用同一顆元件解決嗎？
不一定。過電流保護處理電流異常，過電壓保護處理電壓異常。若設計同時面對兩種風險，可以評估多級保護或 Hybrid Protection，但不能假設單一元件能處理所有故障模式。PPTC 可以防 ESD 嗎？
PPTC 的主要角色是可復歸過電流保護，不是快速 ESD 電壓箝位。若問題是 ESD protection 或快速瞬態電壓，通常需要評估 TVS Diodes、佈局與接地路徑。MOV 和 TVS Diodes 哪一個比較適合工業設備？
要看保護位置與瞬態條件。MOV Varistor 常放在突波與較高能量事件討論中；TVS Diodes 常放在快速瞬態、ESD 與敏感訊號線保護討論中。實際選型需依工作電壓、後端耐受條件、能量、封裝、佈局與測試確認。工業控制板一定要同時放 PPTC、MOV 和 TVS 嗎？
不一定。保護架構應從故障型態出發。若只有可排除的過電流風險，可能先看 PPTC 或其他過電流保護；若有電源突波或外接線 ESD，才需要評估 MOV、TVS 或多級保護。什麼情況適合看 Hybrid Protection？
當同一設計位置或同一模組需要同時處理過電流與過電壓風險時，可以把 Hybrid Protection 納入比較。例如電源入口、容易接觸外部環境的模組，或需要協調 MOV 熱風險與過電流行為的設計。不過，是否適合仍需依 datasheet 與測試確認。結論：不要先問用哪顆，先問故障是什麼
工業設備過電流保護與過電壓保護的差異，在於它們處理的故障本質不同。過電流保護看的是異常電流與熱行為；過電壓保護看的是突波、ESD、瞬態電壓與後端耐受能力。PPTC、TVS、MOV 與 Hybrid Protection 都可能出現在工業設備保護架構中，但它們不是互相替代的萬用答案。正確流程是先定義故障型態，再確認電壓、電流、能量、位置、溫度、封裝與佈局，最後依 datasheet 和樣機測試確認。
若你正在評估工業控制板、電源模組、I/O、感測器或通訊介面的保護設計，可先整理工作電壓、正常負載電流、可能故障電流、瞬態來源與環境溫度，再透過富致科技 產品搜尋 或 聯絡我們 進一步確認合適的產品分類與選型方向。
