PTC（正溫度係數）保險絲是一種可復式過電流保護元件。當電流或溫度超過設定門檻時，其電阻會急遽升高並大幅限制電流流動，而不像傳統保險絲動作後必須實際更換。為電路選擇合適的 PTC 保險絲，需將保持電流、動作電流、最大電壓與動作時間特性等多項彼此關聯的電氣參數，與應用的實際工作及故障條件相互匹配，而不能只依單一額定值決定。
PTC 保險絲由嵌入導電粒子的高分子材料製成。在正常工作溫度下，導電粒子會在材料內形成導電通路網路。當電流或環境溫度使元件內部溫度升高並超過臨界點時，高分子材料會膨脹，使導電粒子網路斷開，電阻因而急遽上升並限制電流。故障排除且元件冷卻後，高分子材料會收縮並恢復導電性，使電路無需人工介入即可恢復正常運作。
保持電流通常是 PTC 保險絲選型的起點。若元件的保持電流相對於電路正常工作電流設定過低，會在正常運作時發生誤動作；若設定過高，則無法對中等程度的過電流狀況提供有效保護。工程師應以電路可能汲取的最大正常工作電流為依據選擇保持電流，並納入溫度變化與上電突入電流的合理裕量，而非只參考標稱穩態電流。
PTC 保險絲的保持電流額定值是在特定環境溫度下規定，通常為 25°C；但由於元件的動作特性本質上與溫度相關，實際效能會隨環境溫度改變而明顯偏移。元件若在較高溫的機殼內運作，可能會在低於額定保持電流的電流下動作。這是密閉式或高環境溫度應用在 PTC 保險絲選型時常見且影響重大的疏忽。
PTC 保險絲的動作時間並非簡單的開／關門檻，而是會隨過電流狀況的嚴重程度連續變化。只略高於動作門檻的故障電流，觸發元件動作所需時間會比嚴重短路長得多。工程師應查閱特定候選元件的製造商動作時間曲線，確認其在應用相關實際故障電流水準下的反應速度，而不可假設動作時間是固定的單一數值。
PTC 保險絲的動作特性與溫度相關，因此元件周圍的電路板佈局會明顯影響實際效能。若發熱元件距離 PTC 保險絲過近，可能因周圍升溫而提前動作，而非真正發生過電流；元件周圍散熱不良則可能延長動作後的復歸時間，有時會使工程師誤以為元件故障，實際上卻是佈局造成的熱問題。
隨著可攜式電子產品與電池供電裝置持續需要精巧、可復式的過電流保護，PTC 保險絲只要依完整的實際工作條件審慎選擇，而不是只看規格書額定值，仍是實用的解決方案。設計初期就讓元件供應商參與，也能進一步降低產品接近量產時才進行高成本後期重新設計的風險。
最終，將 PTC 保險絲選型視為一項工程決策，並採用與其他關鍵電路元件相同的嚴謹程度，而不是只從型錄中簡單查找，才是能在現場可靠運作的設計，與產品上市後反覆發生誤動作客訴的設計之間的關鍵差異。

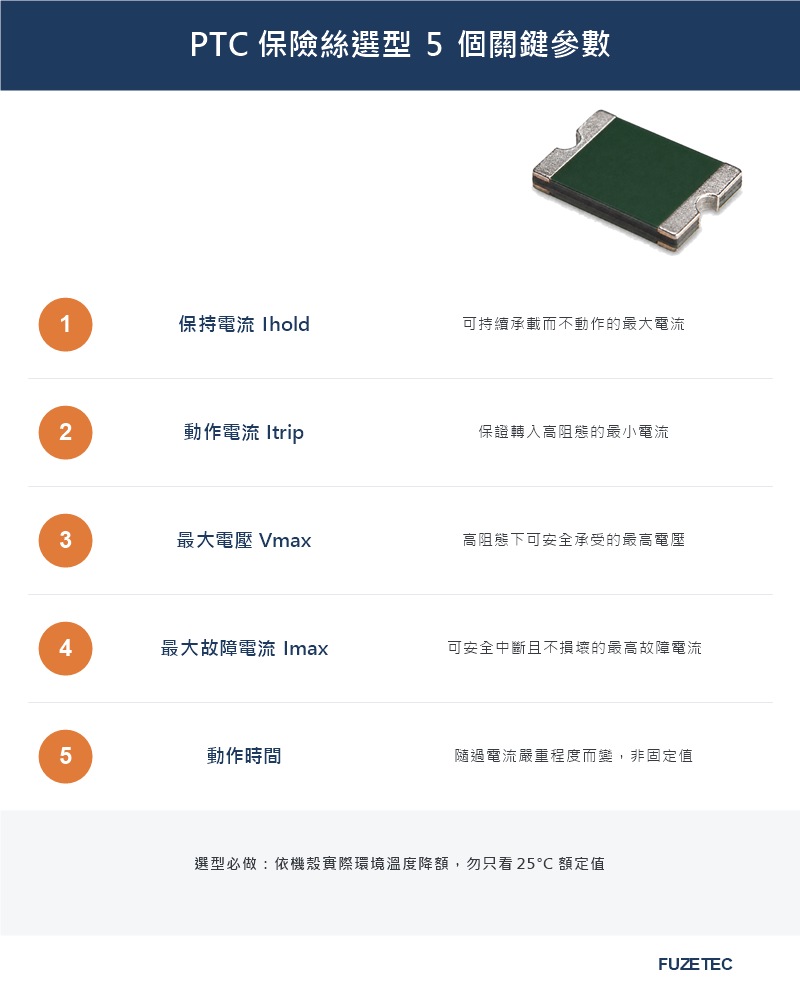

| 參數 | 定義 |
| 保持電流（Ihold） | 在指定環境溫度下，元件可持續承載而不動作的最大電流 |
| 動作電流（Itrip） | 保證元件轉入高阻態的最小電流 |
| 最大電壓（Vmax） | 元件處於已動作的高阻態時，可安全承受的最高電壓 |
| 最大故障電流（Imax） | 元件可安全中斷且不致損壞的最高故障電流 |
| 動作時間 | 元件在特定過電流水準下的反應速度；時間會隨故障嚴重程度而變化 |
- 保持電流必須依機殼內的實際最高環境溫度進行降額，不可只依室溫額定值
- 向製造商索取該特定元件的保持電流對環境溫度降額曲線
- 估算 PTC 元件周圍的實際工作溫度時，應納入鄰近元件自發熱的影響
- 可攜式電子產品及電池組保護，用於防範短路與過電流狀況
- USB 連接埠與周邊介面保護，避免連接裝置造成過電流
- 馬達與致動器電路保護；可復式運作可免除實際更換保險絲的需求
- 電信設備保護，防範線路突波與故障狀況
- 故障排除後自動復歸對系統運作很重要時，選用 PTC 保險絲
- 安全關鍵電路隔離需要精確且不可復歸的動作特性時，選用傳統保險絲
- 評估可復式與一次性保護時，應考量受保護電路是否容易接近
| 外型 | 典型適用情境 |
| 徑向引線式 | 通孔組裝、電路板空間充足的應用 |
| 表面黏著（SMD） | 空間受限的設計、自動取放組裝 |
| 晶片型 PTC | 可攜式電子產品、穿戴式裝置等高度精巧的設計 |
- 電路板佈局時，避免將高發熱元件放置在 PTC 保險絲附近
- 在元件周圍配置適當的鋪銅或熱隔離設計，以利正常運作時妥善散熱
- PTC 保險絲若位於密閉或通風不良的機殼內，應考量氣流與機殼通風
- 針對預期頻繁動作的應用，查閱製造商提供的反覆動作後參數漂移資料
- 高循環次數應用應在保持電流額定值上預留裕量，不要只選擇元件全新時勉強足夠的最低額定值
- 安全關鍵應用若可能無法察覺 PTC 保險絲性能劣化，應考慮定期進行功能驗證
- 只依室溫額定值選擇保持電流，未依機殼內實際環境溫度進行降額
- 忽略上電時的突入電流，導致正常啟動期間誤動作
- 選擇最大電壓額定值時，未高於電路實際工作電壓預留裕量
- 未以電路實際可能承受的最壞情況故障電流，確認最大故障電流額定值
- 向供應商的應用工程團隊提供實際預期工作電流範圍，包括合理的最壞情況
- 索取候選元件專屬的降額曲線與動作時間資料，而非通用產品類別資料
- 討論可能影響實際效能的機殼熱條件與電路板佈局限制
- 在以選定元件系列完成設計前，確認供貨狀況與交期
- 完整規格書，包括保持電流、動作電流、最大電壓與最大故障電流額定值
- 顯示預期環境溫度範圍內保持電流變化的溫度降額曲線
- 涵蓋應用預期故障情境相關多個過電流水準的動作時間曲線
- 針對產品使用壽命內預期頻繁動作的應用，提供循環壽命與參數漂移資料
隨著可攜式電子產品與電池供電裝置持續需要精巧、可復式的過電流保護，PTC 保險絲只要依完整的實際工作條件審慎選擇，而不是只看規格書額定值，仍是實用的解決方案。設計初期就讓元件供應商參與，也能進一步降低產品接近量產時才進行高成本後期重新設計的風險。
最終，將 PTC 保險絲選型視為一項工程決策，並採用與其他關鍵電路元件相同的嚴謹程度，而不是只從型錄中簡單查找，才是能在現場可靠運作的設計，與產品上市後反覆發生誤動作客訴的設計之間的關鍵差異。
PTC 自復式保險絲選型與應用 - FAQ
PTC 保險絲的「可復式」代表什麼？
故障排除且元件完全冷卻後，會自動回到低阻態，使電路恢復正常運作，完全不需要更換元件。
為什麼環境溫度會影響 PTC 保險絲選型？
元件的動作特性與溫度相關，因此在較高溫的機殼內，可能會在低於額定保持電流的電流下提前動作。
保持電流應依標稱工作電流還是峰值工作電流選擇？
選擇保持電流時，應納入上電突入電流等貼近實際的峰值狀況，不能只看標稱穩態電流。
PTC 保險絲可在所有應用中取代傳統保險絲嗎？
不一定。若真正的安全關鍵電路隔離需要精確且不可復歸的動作，傳統保險絲可能較適合。
電路板佈局會影響 PTC 保險絲效能嗎？
會。鄰近發熱元件與機殼通風狀況，都可能明顯影響實際使用時的動作及復歸特性。
最終確定 PTC 保險絲選型前，應測試哪些項目？
應在實際環境溫度、突入電流與最壞情況故障條件下測試選定元件，不可只依賴規格書數值。
PTC 保險絲反覆動作後，效能會改變嗎？
會。反覆動作循環可能使保持電流與動作電流隨時間略為偏移，因此高循環次數應用應預留額外裕量。
空間受限的設計應選擇哪種外型？
表面黏著或晶片型 PTC 元件通常最適合精巧型設計與自動化組裝製程。
最終確定 PTC 保險絲選型前，應索取哪些文件？
應索取候選元件專屬的完整規格書、溫度降額曲線及動作時間資料；必要時也應索取循環壽命資料。
