工业控制板保险丝频繁动作时，不要先换更大规格；应先停机排查短路，再测量正常负载电流、启动瞬间电流、故障电流与控制箱温度，最后比对 PPTC 的保持电流 (Ihold)、动作电流 (Itrip)、最大电流 (Imax)、动作时间与温度降额。反覆动作通常代表电路正在反馈异常，原因可能是过载、短路、启动浪涌、现场配线问题，也可能是 PPTC 选型太接近边界。
最危险的处理方式，是把「频繁动作」当成保险丝太小。对工控厂、PLC 厂、设备商与维修工程师来说，保护元器件动作是一个诊断信号，不只是零件故障。你需要知道它在什么时间点跳、哪一路负载动作时跳、环境温度是否升高，以及换料后是否仍重复发生。
这篇文章会用工业控制板常见现场情境，说明如何判断过载、短路、启动浪涌、温度降额不足与 PPTC 选型错误。文中也会整理送样或询问供应商前应准备的数据，让后续选型能回到 datasheet、温度降额曲线与实际测试，而不是只靠经验猜测。
Key Takeaways
想先确认可用的保护元器件类型？可参考富致科技的 PPTC 自恢复保险丝产品分类，再回到本文的排查流程整理你的电压、电流、故障与环境条件。
维修工程师 Ming 曾遇过一台包装设备，只要控制板上电，PPTC 就反覆动作。现场人员一开始怀疑板子保护元器件规格太小，准备换更大电流的料。Ming 没有直接换料，而是先拔除外部端子排，发现控制板本体不再动作；逐段接回线束后，最后定位到一条通往光电传感器的线被机构边缘磨破。这次动作不是选型错误，而是 PPTC 正在保护故障支路。
这张表的重点是：不要把所有动作都解读成「保险丝太小」。若真正原因是短路，放大保护元器件规格可能让线路、连接器或下游元器件承受更长时间的异常电流。若真正原因是温度降额不足，换成同一系列但没有重新检查温度条件，也可能只是延后问题出现。
这个机制对工业控制板有三个意义。
第一，PPTC 在正常状态下不是「没有阻值」，而是维持低阻抗。对低压控制电源、传感器供电或 I/O 支路来说，仍要评估压降、发热与布局条件。
第二，PPTC 动作时不是像一次性保险丝那样永久熔断。富致科技的 PPTC 保险丝详解 说明，PPTC 在过电流时以电阻上升限制故障电流，故障条件解除后会恢复。这让它适用于需要重复保护且故障可排除的过电流场景。
第三，PPTC 的动作和温度密切相关。控制箱、继电器、电源模块、功率 MOSFET、电机驱动器与密闭外壳都可能提高局部温度。相同的负载电流，在实验室开放环境与机台内部长时间运转时，可能得到不同动作特性。
若已进入料号初选，可搭配 PPTC 选型数据检查工作电压、保持电流、动作电流、最大电流、动作时间、温度降额与环境条件。
建议由具备设备安全与电气测量经验的人员，依设备维修程序断电、放电并确认安全后，再用以下顺序检查。
短路排查的核心，是把控制板本体、现场配线与外部负载分开看。很多工控现场的问题不在板子上，而在移动机构旁的线束、潮湿环境中的端子、被更换过的传感器，或维修时接错的负载。
工业控制板常见过载来源包含：
设备商 Anna 的团队曾处理一台自动化检测机。出货测试正常，但客户把两组额外传感器接到同一路 24V 输出后，机台每天运转几小时就动作。团队回收控制板后，在常温下找不到短路。直到他们重建客户现场负载，才发现稳态电流已接近保护元器件边界，且控制箱温度升高后可用保持电流下降。这不是单一元器件故障，而是负载变更加上热条件造成的边界问题。
在这种情境下，请不要只记录「正常电流」。至少要分开测量待机、典型运转、满载、启动瞬间、特定输出动作、异常负载与长时间运转后的电流。若没有这些数据，后续选型很容易只是在猜。
富致科技的 PPTC 基础知识也指出，Ihold 与 Itrip 之间存在元器件性能无法完全确定的区域。在这个区域内，元器件可能因初始电阻、环境温度与安装条件不同，而维持低阻抗或转换成高阻态状态。
这对工业控制板特别重要。PLC I/O 板、传感器供电板与设备控制板常面对多种状态：待机、输出切换、线圈吸合、电机启动、短时间峰值、长时间高温。若正常工作点长期落在 Ihold 与 Itrip 的边界区，量产后就可能因板上铜箔、外壳温度、批次差异或安装位置不同而反覆动作。
选型时至少要确认：
若你已整理这些条件，可以用富致科技的 产品搜索 初步筛选系列。若条件还不完整，建议先补齐电流波形与温度数据，再进入料号比较。
富致科技的 PPTC 选型指南将 thermal derating 列为选型考量，提醒工程师依不同环境温度确认规格。富致科技的 PPTC 基础知识也说明，Ihold、Itrip 与中间区域会受环境温度和安装条件影响。
工业控制板常见热风险包含：
维修主管 David 曾遇过一个案例：同一块控制板在维修室测试一整天都正常，但装回产线控制箱后，下午高负载时又动作。最后团队在 PPTC 附近贴上温度记录点，发现它旁边的驱动元器件在长时间运转后形成局部热源。更换料号前，团队先调整负载条件、重新看温度降额曲线，并把实际机内温度纳入选型数据。这让问题从「零件是不是不良」变成可验证的工程条件。
若高温是主要风险，可在确认实际 datasheet 前，先查看富致科技的 High Temperature Series 产品分类。若控制板空间紧凑，可评估 SMD PPTC；若设计偏向插件式或特定板级工艺，可查看 Radial Leaded PPTC。
这份清单的目的不是把选型变复杂，而是避免只看单一电流值。对工业控制板而言，故障可能来自外部配线，也可能来自负载变更或热环境。数据越完整，越容易判断是电路问题、使用条件变更，还是保护元器件需要重新选型。
如果你需要把实测波形、环境温度和封装限制转成料号筛选条件，可以 联络富致科技讨论 PPTC 选型。建议一并提供工作电压、正常负载电流、可能故障电流、最高环境温度与控制板空间限制。
但 PPTC 不是所有工控故障的通用答案。若系统需要完全断路、极快切断、特定安全隔离、极高短路能量承受能力，或需要和安全标准中的保护架构配合，就不能直接以 PPTC 取代其他保护元器件。这类设计应回到系统架构、datasheet、标准要求与实际测试确认。
因此，正确的判断不是「PPTC 好不好」，而是「这个故障模式是否适合 PPTC 的热动作与自恢复特性」。若答案不确定，就应把 PPTC 和一次性保险丝、电源限流、OVP 元器件、系统诊断与机构散热一起评估。
若原因是短路，应先修复故障支路。若原因是过载或负载变更，应重新确认电流条件。若原因是高温或边界选型，则要回到 Ihold、Itrip、Imax、Vmax、time-to-trip、温度降额与封装散热。
富致科技的 PPTC 内容与产品分类可协助工程师从机制、选型参数与封装方向建立初步判断。若你正在处理控制板反覆动作、PLC I/O 保护、传感器供电或工业设备维修问题，建议整理实测数据后，再与富致科技讨论合适的 PPTC 选型与验证条件。
最危险的处理方式，是把「频繁动作」当成保险丝太小。对工控厂、PLC 厂、设备商与维修工程师来说，保护元器件动作是一个诊断信号，不只是零件故障。你需要知道它在什么时间点跳、哪一路负载动作时跳、环境温度是否升高，以及换料后是否仍重复发生。
这篇文章会用工业控制板常见现场情境，说明如何判断过载、短路、启动浪涌、温度降额不足与 PPTC 选型错误。文中也会整理送样或询问供应商前应准备的数据，让后续选型能回到 datasheet、温度降额曲线与实际测试，而不是只靠经验猜测。
Key Takeaways
- 工业控制板保险丝频繁动作是结果，不是原因；先分辨「上电立刻跳」、「运转一段时间才跳」或「特定负载动作才跳」。
- 短路通常来自异常低阻路径，常见于线束磨损、反接、元器件击穿、锡桥、端子污染或外部负载故障。
- 过载通常与负载电流、启动电流、堵转、电磁阀或多路输出同时动作有关，需要测量波形与持续时间。
- PPTC 自恢复保险丝不是完全断路；依据富致科技技术文章，PPTC 在异常过电流升温后电阻上升以限制电流，故障排除并冷却后才恢复至低阻态。
- Ihold、Itrip、Imax、Vmax、time-to-trip、温度降额与封装散热要一起看，不能只用一个额定电流判断。
想先确认可用的保护元器件类型？可参考富致科技的 PPTC 自恢复保险丝产品分类，再回到本文的排查流程整理你的电压、电流、故障与环境条件。

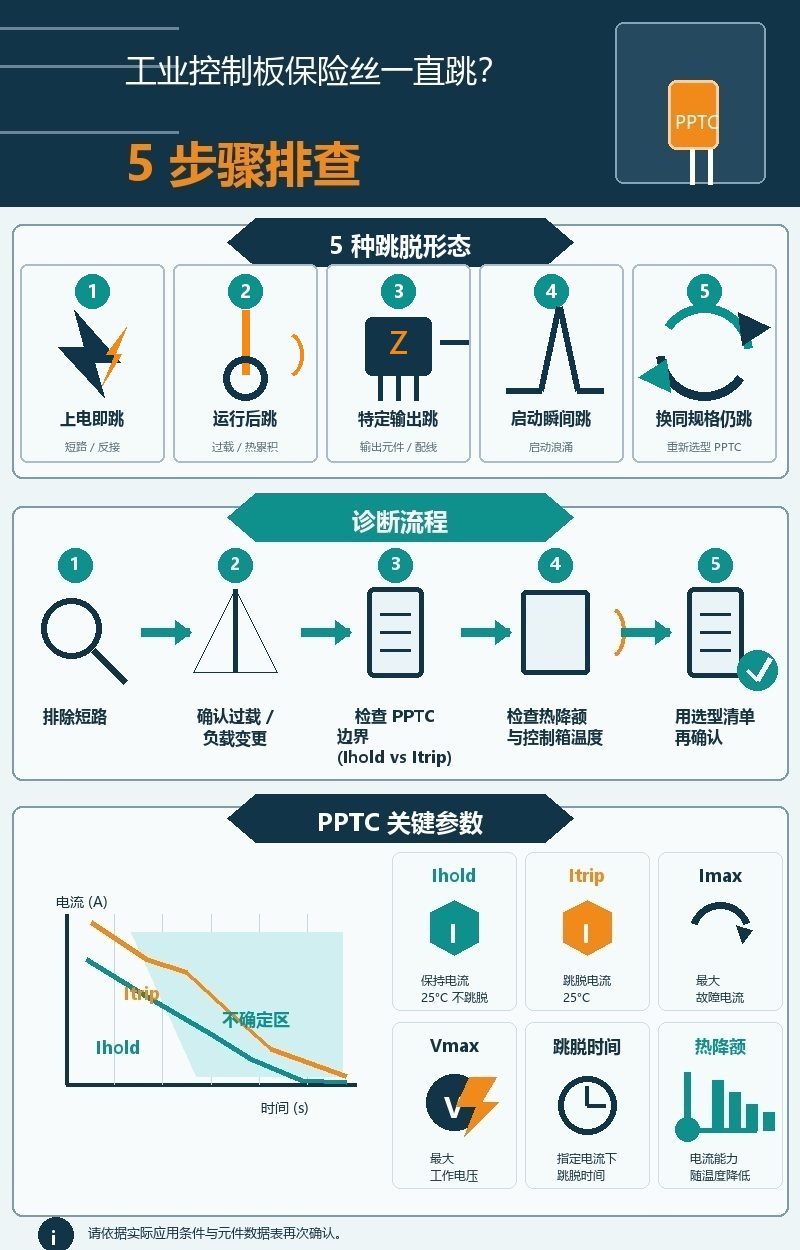

直接答案：工业控制板保险丝频繁动作，先看5 种动作型态
工业控制板保险丝频繁动作时，第一步不是换料，而是记录动作型态。动作时间点通常比零件外观更有诊断价值。- 上电立刻动作：优先怀疑短路、反接、元器件击穿、锡桥、端子污染或外部线束问题。
- 运转一段时间才动作：优先检查过载、热累积、控制箱温度、PPTC 温度降额与散热条件。
- 特定输出动作才动作：检查电磁阀、继电器、电机、传感器供电、I/O 模块与现场配线。
- 启动瞬间动作：检查启动浪涌、输出电容充电、电机启动、线圈吸合与 time-to-trip 曲线。
- 换同规格仍反覆动作：回到 Ihold、Itrip、Imax、Vmax、封装与实际温度重新选型。
维修工程师 Ming 曾遇过一台包装设备，只要控制板上电，PPTC 就反覆动作。现场人员一开始怀疑板子保护元器件规格太小，准备换更大电流的料。Ming 没有直接换料，而是先拔除外部端子排，发现控制板本体不再动作；逐段接回线束后，最后定位到一条通往光电传感器的线被机构边缘磨破。这次动作不是选型错误，而是 PPTC 正在保护故障支路。
工业控制板保险丝频繁动作：过载、短路、浪涌与选型错误怎么分？
过载和短路都属于过电流问题，但工程判断方式不同。过载通常是负载电流超过设计条件一段时间；短路则是出现异常低阻路径，造成电流快速上升。启动浪涌不一定是故障，但如果保护元器件选型没有考虑浪涌幅度与持续时间，也会造成误动作。| 动作现象 | 可能原因 | 工程判断方式 | 建议下一步 |
| 上电立刻动作 | 短路、反接、元器件击穿、锡桥 | 断电测量保护后端阻抗，分段拔除负载与线束 | 找出故障支路，不要直接加大规格 |
| 运转一段时间才动作 | 过载、热累积、散热不足 | 测量稳态电流、控制箱温度、板上热源 | 比对 Ihold 与温度降额曲线 |
| 启动瞬间动作 | 启动浪涌、线圈吸合、电机启动 | 观察电流峰值与持续时间 | 比对 time-to-trip 曲线 |
| 特定输出动作才动作 | 外部负载、现场线路、端子或致动器异常 | 分离负载、交换通道、检查线束 | 确认是负载故障还是保护选型不足 |
| 换新后仍动作 | PPTC 规格不匹配、热条件未纳入 | 比对 Vmax、Imax、Ihold、Itrip、封装、温度 | 重新选型并做样机测试 |
这张表的重点是：不要把所有动作都解读成「保险丝太小」。若真正原因是短路，放大保护元器件规格可能让线路、连接器或下游元器件承受更长时间的异常电流。若真正原因是温度降额不足，换成同一系列但没有重新检查温度条件，也可能只是延后问题出现。
PPTC 自恢复保险丝为什么会动作？
PPTC 自恢复保险丝是一种可恢复的过电流保护元器件。依据富致科技的 PPTC 基础知识，PPTC 材料中有导电颗粒分散于聚合物结构；正常运作时形成导电路径，异常电流造成元器件升温后，材料状态改变，导电颗粒分离，电阻大幅增加。这个机制对工业控制板有三个意义。
第一，PPTC 在正常状态下不是「没有阻值」，而是维持低阻抗。对低压控制电源、传感器供电或 I/O 支路来说，仍要评估压降、发热与布局条件。
第二，PPTC 动作时不是像一次性保险丝那样永久熔断。富致科技的 PPTC 保险丝详解 说明，PPTC 在过电流时以电阻上升限制故障电流，故障条件解除后会恢复。这让它适用于需要重复保护且故障可排除的过电流场景。
第三，PPTC 的动作和温度密切相关。控制箱、继电器、电源模块、功率 MOSFET、电机驱动器与密闭外壳都可能提高局部温度。相同的负载电流，在实验室开放环境与机台内部长时间运转时，可能得到不同动作特性。
若已进入料号初选，可搭配 PPTC 选型数据检查工作电压、保持电流、动作电流、最大电流、动作时间、温度降额与环境条件。
第一步：先排除短路，不要反覆上电测试
若保险丝或 PPTC 上电立刻动作，应优先排查短路。这类问题通常不适合靠反覆上电「试看看」，因为每一次上电都可能让故障点、端子、PCB trace 或下游元器件承受压力。建议由具备设备安全与电气测量经验的人员，依设备维修程序断电、放电并确认安全后，再用以下顺序检查。
- 断电，等待系统能量释放后再测量。
- 测量保护后端对地、对电源或相邻线路的阻抗。
- 拔除外部端子、线束、传感器、电磁阀、电机与负载，分段定位。
- 检查端子松脱、线皮破损、进水、油污、金属屑、锡桥与反接。
- 若短路电流可能很高，确认保护元器件 Imax 与系统安全设计，不要只看 Ihold。
短路排查的核心，是把控制板本体、现场配线与外部负载分开看。很多工控现场的问题不在板子上，而在移动机构旁的线束、潮湿环境中的端子、被更换过的传感器，或维修时接错的负载。
第二步：确认是不是过载或负载变更
如果不是上电立即跳，而是设备运转一段时间后才跳，或特定动作周期后才跳，就要检查过载。过载不一定是短路，也不一定是零件坏掉；它可能代表负载条件已经超出原本设计。工业控制板常见过载来源包含：
- 多个传感器或模块共用同一路电源，新增负载后超出原设计。
- 电磁阀或继电器线圈老化，吸合电流或保持条件改变。
- 小型电机、泵或致动器卡滞，启动或堵转电流增加。
- 现场把原本低功率负载换成较高功率型号。
- 线束压降或接触电阻增加，让系统在边界条件下发热。
设备商 Anna 的团队曾处理一台自动化检测机。出货测试正常，但客户把两组额外传感器接到同一路 24V 输出后，机台每天运转几小时就动作。团队回收控制板后，在常温下找不到短路。直到他们重建客户现场负载，才发现稳态电流已接近保护元器件边界，且控制箱温度升高后可用保持电流下降。这不是单一元器件故障，而是负载变更加上热条件造成的边界问题。
在这种情境下，请不要只记录「正常电流」。至少要分开测量待机、典型运转、满载、启动瞬间、特定输出动作、异常负载与长时间运转后的电流。若没有这些数据，后续选型很容易只是在猜。
第三步：检查 PPTC 选型是否太接近边界
PPTC 选型最容易被简化成「正常电流小于 Ihold 就可以」。这个判断太粗略。保持电流 (Ihold) 是元器件在额定条件下不动作时可承受的最大电流；动作电流 (Itrip, trip current) 是元器件在额定条件下动作所需的最小电流。富致科技的 PPTC 基础知识也指出，Ihold 与 Itrip 之间存在元器件性能无法完全确定的区域。在这个区域内，元器件可能因初始电阻、环境温度与安装条件不同，而维持低阻抗或转换成高阻态状态。
这对工业控制板特别重要。PLC I/O 板、传感器供电板与设备控制板常面对多种状态：待机、输出切换、线圈吸合、电机启动、短时间峰值、长时间高温。若正常工作点长期落在 Ihold 与 Itrip 的边界区，量产后就可能因板上铜箔、外壳温度、批次差异或安装位置不同而反覆动作。
选型时至少要确认：
- Ihold 是否高于实际最高连续工作电流，并考虑温度降额。
- Itrip 是否低于你希望保护的故障电流区间。
- 正常启动浪涌是否会落入会触发动作的时间电流条件。
- Imax 是否能承受可能的短路或故障电流。
- Vmax 是否符合该位置最高可能工作电压或故障电压。
- 封装、铜箔、邻近热源与控制箱温度是否已纳入测试。
若你已整理这些条件，可以用富致科技的 产品搜索 初步筛选系列。若条件还不完整，建议先补齐电流波形与温度数据，再进入料号比较。
第四步：检查温度降额与控制箱温度
温度降额 (thermal derating) 是工业控制板保护元器件选型的核心条件。环境温度会影响 PPTC 可用的保持电流，因此不能只用室温测试结果判断现场表现。富致科技的 PPTC 选型指南将 thermal derating 列为选型考量，提醒工程师依不同环境温度确认规格。富致科技的 PPTC 基础知识也说明，Ihold、Itrip 与中间区域会受环境温度和安装条件影响。
工业控制板常见热风险包含：
- 控制箱密闭，散热条件和实验室测试不同。
- 电源模块、继电器、MOSFET、电机驱动器或散热片靠近 PPTC。
- 板上铜箔面积、焊盘尺寸与安装方式影响散热。
- 机台长时间运转后，局部温度高于初始测试条件。
- 夏季、户外、配电箱或高温产线环境提高背景温度。
维修主管 David 曾遇过一个案例：同一块控制板在维修室测试一整天都正常，但装回产线控制箱后，下午高负载时又动作。最后团队在 PPTC 附近贴上温度记录点，发现它旁边的驱动元器件在长时间运转后形成局部热源。更换料号前，团队先调整负载条件、重新看温度降额曲线，并把实际机内温度纳入选型数据。这让问题从「零件是不是不良」变成可验证的工程条件。
若高温是主要风险，可在确认实际 datasheet 前，先查看富致科技的 High Temperature Series 产品分类。若控制板空间紧凑，可评估 SMD PPTC；若设计偏向插件式或特定板级工艺，可查看 Radial Leaded PPTC。
第五步：用选型数据清单重新确认 PPTC 是否合适
当短路、过载、浪涌与温度都初步排查后，才适合回到 PPTC 选型。富致科技的 PPTC 选型指南 列出工作电压、保持电流、动作电流、最大电压、最大电流、动作时间、温度降额、环境条件、安全认证与环保等考量。对工业控制板来说，这些条件应该一起确认。| 选型数据 | 为什么重要 | 建议提供内容 |
| 放置位置 | 不同位置的电压与故障电流不同 | 输入端、24V 输出、I/O 支路、传感器供电或致动器支路 |
| 工作电压 | 决定 Vmax 筛选门槛 | 标称电压、最高可能电压、故障时可能承受电压 |
| 正常电流 | 判断 Ihold 与压降 | 待机、典型负载、满载、长时间最大连续电流 |
| 启动与峰值电流 | 判断是否误动作 | 启动峰值、线圈吸合、电机启动、输出电容充电与持续时间 |
| 故障电流 | 判断 Itrip 与 Imax | 过载、短路、电源限流前后电流条件 |
| 时间要求 | 判断 time-to-trip 是否合适 | 正常启动时间、故障容许时间、下游元器件耐受条件 |
| 热条件 | 判断温度降额与误动作风险 | 控制箱最高温度、邻近热源、板上布局、散热条件 |
| 封装限制 | 影响工艺、散热与空间 | SMD、Radial、尺寸高度、PCB 面积、维修需求 |
这份清单的目的不是把选型变复杂，而是避免只看单一电流值。对工业控制板而言，故障可能来自外部配线，也可能来自负载变更或热环境。数据越完整，越容易判断是电路问题、使用条件变更，还是保护元器件需要重新选型。
如果你需要把实测波形、环境温度和封装限制转成料号筛选条件，可以 联络富致科技讨论 PPTC 选型。建议一并提供工作电压、正常负载电流、可能故障电流、最高环境温度与控制板空间限制。
什么时候适合用 PPTC？什么时候要重新评估？
PPTC 自恢复保险丝适用于需要重复保护、且故障排除后希望恢复导通的过电流场景。DigiKey TechForum 的 PPTC 应用说明也将工业自动化设备与 PLC 控制器列为典型应用场景之一，并描述 PPTC 在正常状态为低阻、过电流升温后进入高阻以限制电流、故障解除后恢复的行为。但 PPTC 不是所有工控故障的通用答案。若系统需要完全断路、极快切断、特定安全隔离、极高短路能量承受能力，或需要和安全标准中的保护架构配合，就不能直接以 PPTC 取代其他保护元器件。这类设计应回到系统架构、datasheet、标准要求与实际测试确认。
别忽略老化、频繁动作与物理损伤
也要注意长期使用条件。DigiKey TechForum 的 PPTC 失效情境整理提到，长期过流、温度因素、过大或过久的电流冲击、频繁动作、物理损伤与老化都可能影响 PPTC 状态。这些内容不代表每一个应用都会发生同样问题，但提醒工程师在维修纪录中保留动作次数、环境条件与故障支路信息。因此，正确的判断不是「PPTC 好不好」，而是「这个故障模式是否适合 PPTC 的热动作与自恢复特性」。若答案不确定，就应把 PPTC 和一次性保险丝、电源限流、OVP 元器件、系统诊断与机构散热一起评估。
FAQ：工程师常问的工业控制板保险丝动作问题
工业控制板保险丝频繁动作，可以直接换大一号吗？
不建议。反覆动作可能代表短路、过载、启动浪涌、温度降额不足或元器件规格不匹配。直接换大规格可能让故障支路承受更长时间的异常电流。应先确认动作型态、测量电流与温度，再回到 datasheet 和实测结果判断。如何判断是短路还是过载？
上电立刻动作通常优先怀疑短路、反接、元器件击穿或线束问题；运转一段时间后才动作，或特定负载动作后才动作，较常需要检查过载、启动浪涌、负载变更与热累积。最可靠的方式是分段拔除负载、测量保护后端阻抗，并记录电流波形。PPTC 动作后多久会恢复？
恢复时间取决于故障是否移除、元器件温度是否下降、环境温度与安装条件。富致科技技术文章描述 PPTC 在故障排除并冷却后可恢复至低阻态状态；实际恢复行为仍需依 datasheet 和样机测试确认。Ihold 和 Itrip 要怎么看？
Ihold 是保持电流，用来判断元器件在指定条件下不动作的能力；Itrip 是动作电流，用来判断元器件在指定条件下进入高阻状态的电流门槛。两者都要配合环境温度、温度降额、安装条件、启动浪涌、故障电流与 time-to-trip 曲线确认。高温控制箱为什么会让 PPTC 误跳？
PPTC 是热相关元器件。控制箱温度升高、邻近热源、PCB 散热条件或封装差异，都可能让元器件更接近动作状态。设计时应用最高实际环境温度检查温度降额，而不是只用室温测试结果。PLC 输出端或传感器电源适合用 PPTC 吗？
可能适合，但要看保护目标。若需求是可恢复的过电流保护，且故障可排除，PPTC 可以纳入评估。若需求是完全断路、极快切断或特定安全隔离，则需重新评估保护架构与相关标准。结论：先把动作原因找出来，再谈选型
工业控制板保险丝频繁动作时，真正要解决的不是「换哪一颗」，而是「为什么它会动作」。先分辨上电立即动作、运转后动作、启动瞬间跳或特定负载动作才动作，再用阻抗测量、分段拔除、电流波形与温度数据定位原因。若原因是短路，应先修复故障支路。若原因是过载或负载变更，应重新确认电流条件。若原因是高温或边界选型，则要回到 Ihold、Itrip、Imax、Vmax、time-to-trip、温度降额与封装散热。
富致科技的 PPTC 内容与产品分类可协助工程师从机制、选型参数与封装方向建立初步判断。若你正在处理控制板反覆动作、PLC I/O 保护、传感器供电或工业设备维修问题，建议整理实测数据后，再与富致科技讨论合适的 PPTC 选型与验证条件。
Sources
- Fuzetec, PPTC 基础知识
- Fuzetec, 选择 PPTC 可复式保险丝的全面指南
- Fuzetec, PPTC 保险丝详解：可自动恢复之过电流保护指南
- Fuzetec, PPTC Resettable Fuse 产品分类
- DigiKey TechForum, PPTC 如何通过自动恢复机制来防止过流以及其典型应用场景？
- DigiKey TechForum, PPTC 自恢复保险丝有哪些可能失效的情况？
