PPTC資料表怎麼看？分清Ihold、Itrip與I-t曲線判讀方法

PPTC

2026-07-20

頁面目錄

從維持電流、動作電流（跳脫電流）、額定值、電阻、溫度降額到 I-t 曲線的工程判讀指南

富致科技電路保護應用工程團隊

看不懂資料表，為什麼就選不對？

一個設計在室溫下看似正常，裝進密閉機殼後卻頻繁誤動作，問題往往不是自復式保險絲故障，而是只看了一個額定數字。閱讀 PPTC 資料表時，必須把它視為熱敏元件；可承載電流會受到環境溫度、PCB 銅箔、氣流、安裝方式及事件持續時間影響。
保持電流 Ihold 是元件在指定條件下不跳脫所能承載的最大電流；動作電流（跳脫電流） Itrip 則是在相同條件下，使元件進入高電阻狀態的最小電流。兩者之間不是精準的開關門檻，而是由發熱與散熱平衡決定，因此時間與環境同樣重要。
PPTC 不會像傳統保險絲一次熔斷。故障造成聚合物升溫後，電阻急遽增加並限制電流，但仍有殘餘電流；移除故障與電源、待元件冷卻後才會復歸。受保護電路必須能容忍殘餘電流與復歸行為。
正確的選擇規格需要一連串限制條件：常態工作電流需低於溫度降額後的保持能力；工作電壓與可用故障電流不得超過絕對額定值；冷態電阻不能造成過大壓降；PPTC必須在負載受損前完成保護。任何一項不成立，都不算選對。

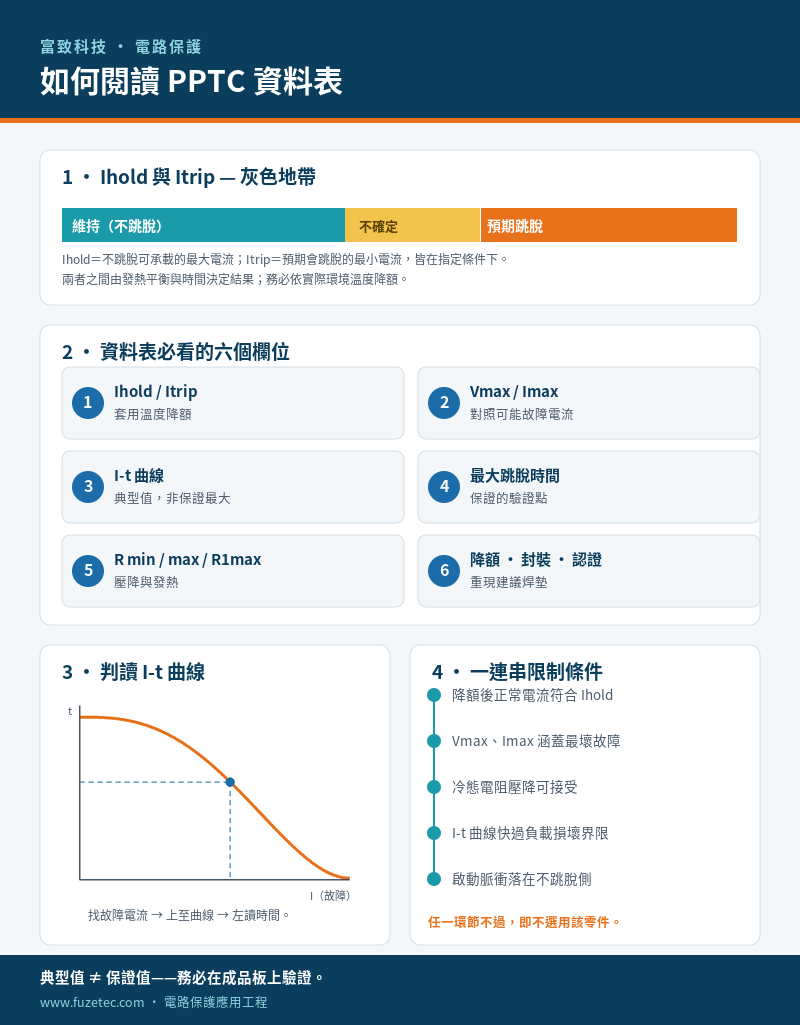

資料表必看的 6 個欄位

1. Ihold 與 Itrip

先看定義與註解中的測試條件。23°C 或 25°C、靜止空氣下的數值，不能直接套用到 70°C 且鄰近功率 MOSFET 的環境。應依製造商溫度降額曲線換算 Ihold，並納入負載公差、穩態峰值、環境溫度範圍與板上自發熱，不能讓 Ihold 只等於標稱負載電流。
Itrip 也不是瞬時跳脫點。電流高於 Itrip 時元件預期會跳脫，但延遲高度取決於故障電流倍數與溫度。介於 Ihold 和 Itrip 的區域則依應用條件而定，因此必須保留電流餘裕並檢查 I-t 曲線。

2. 額定電壓與最大故障電流

Vmax 是 PPTC 在資料表條件下可承受的最高電壓；Imax 是元件在額定電壓下不致損壞所能承受的最大故障電流。兩個限制必須同時滿足。Imax 應與電源的預期短路電流相比，而不是與常態工作電流相比。
24 Vdc 電源軌若來自低阻抗電池或大容量電容，仍可能供應數十甚至數百安培。若可用故障電流超過 Imax，元件可能產生電弧、碳化或不可預期失效。應綜合電源阻抗、電池能力、線路與上游保護估算最差情況。

3. 時間－電流曲線（I-t 曲線）

I-t 曲線以橫軸表示故障電流、縱軸表示跳脫時間，通常兩軸皆為對數刻度。先在橫軸找到預期故障電流，垂直移至候選料號曲線，再水平移向縱軸讀取典型跳脫時間。
典型值不等於保證上限。若設計受安全或損壞時間限制，應優先使用資料表中的最大跳脫時間規格，並驗證量產離散、溫度與電源變動。曲線特別適合比較候選品，以及確認故障點是否遠離 Ihold 至 Itrip 的模糊區。

4. 最大跳脫時間

電氣特性表常用一組『測試電流＋最大時間』表示，例如 8 A、5 秒以內。兩欄必須一起閱讀；它不代表任何過電流都會在 5 秒內跳脫。這個保證測試點適合用於驗收與界定已知故障條件。

5. 電阻：Rmin、Rmax 與 R1max

冷態電阻決定常態壓降與發熱：Vdrop = Iload × R，Ploss = Iload² × R。最差情況應使用適用的最大電阻，而非典型值。R1max 通常代表經過指定跳脫或回焊歷程後的最大電阻，因此往往比初始典型值更貼近組裝後產品。
還要確認額外壓降是否影響抵抗電壓波動的能力、電池續航、量測精度或高速訊號完整性。電流額定值通過，不代表電氣表現一定可接受。

6. 溫度降額、封裝、認證與測試註記

降額曲線將室溫 Ihold 換算成實際環境溫度下的可用電流。另需確認封裝尺寸、焊墊或導線幾何、焊接曲線、操作溫度、阻燃等級及必要認證。PCB 銅箔會改變散熱，應依建議焊墊設計並以成品板驗證。
最後一定要讀備註，確認靜止空氣、預處理時間、電阻量測時間，以及數值屬典型值或保證值。許多規格選擇錯誤並非沒看表格，而是漏看了備註。

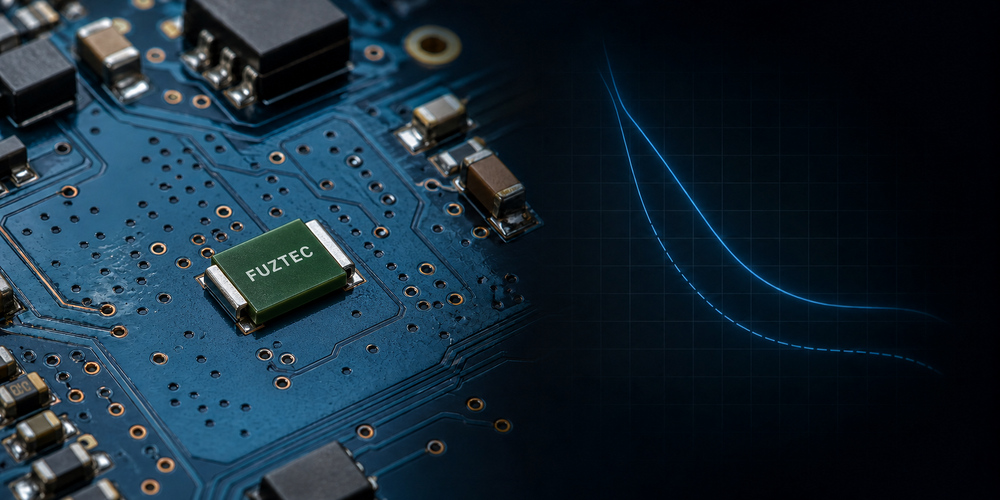

電路板上 PPTC 自恢復保險絲特寫，旁邊為時間-電流曲線示意

如何用曲線判斷反應時間

假設候選 PPTC 遭遇 6 A 故障。在對數 I-t 圖上找到 6 A，向上移至該料號曲線，再向左讀取時間。若交點約為 0.4 秒，除非資料表明確標示為限制值，否則只能視為典型估計。還要用最低可信故障電流重算，因為較弱的電源通常產生最慢跳脫。
接著把跳脫時間與負載損壞邊界比較。連接器、線材、MOSFET 或電池芯各有可承受的電流－時間範圍；PPTC 曲線在相關故障範圍內都應位於可提供保護的一側。啟動電流的幅度與持續時間則必須保有不跳脫的緩衝空間。
較熱的 PPTC 會較快跳脫、保持能力較低；低溫元件則可能承載更多電流且跳脫較慢。只在 25°C 測試，可能同時漏掉高溫誤動作與低溫保護不足。

實際規格選擇演練

假設一個 24 Vdc 控制器，常態工作電流 0.75 A，啟動時有 1.25 A、持續 300 ms 的脈衝，機內環境最高 65°C，最低估計故障電流 8 A，且受保護輸入必須在 2 秒內被限流。以下是流程示例，不是特定料號建議。
步驟 1－降額後維持電流：假設候選系列在 65°C 的降額係數為 0.60，則室溫 Ihold 至少要有 0.75 / 0.60 = 1.25 A。再加入負載公差與局部發熱裕量，1.5 A 等級可能比 1.25 A 更適合作為起點。
步驟 2－啟動免誤動作：在候選 I-t 曲線上標出 1.25 A、0.3 秒，確保熱態元件與重複啟動時仍有充足不跳脫的緩衝空間。單看 Ihold 無法回答脈衝問題。
步驟 3－絕對額定值：確認 Vmax 至少涵蓋 24 Vdc，系統突波另行處理；Imax 必須高於最高預期短路電流。若電池或電容可提供超過 8 A，需用更高值重算。
步驟 4－故障反應：以最低 8 A 故障點讀取典型曲線與最大跳脫規格。若最差反應可能超過輸入的 2 秒損壞限制，就淘汰該候選。
步驟 5－壓降：若 R1max 為 0.12 Ω，0.75 A 下的保守壓降為 0.09 V，功耗約 0.068 W。再於最大負載與溫度下檢查電源餘裕及 PCB 發熱。
步驟 6－硬體驗證：於低溫、室溫、高溫，最低與最高電源條件下，測試重複啟動、短路與失效、復歸時間及元件公差，並記錄電流與 PPTC 表面溫度。資料表用來縮小候選範圍，應用測試才完成設計。
